مشکل با مدار درایور

[محمد حسینی]

خب اینم همونه دیگه ! قسمت A آی سی . . .

مشکل اینجاس که چرا برا خودش خروجی میده ؟! اصلا هیچ کاری به ورودی ها یه enable نداره !!

یه چیزی ! من خازن 100 نانو پیدا نکردم 220 نانو گرفتم (خازن عدسی) مشکلی نداره؟ البته رو اینم نوشته 224 ! بنظر من این یعنی 220 میکرو !

<<<<<<<<<<<<<

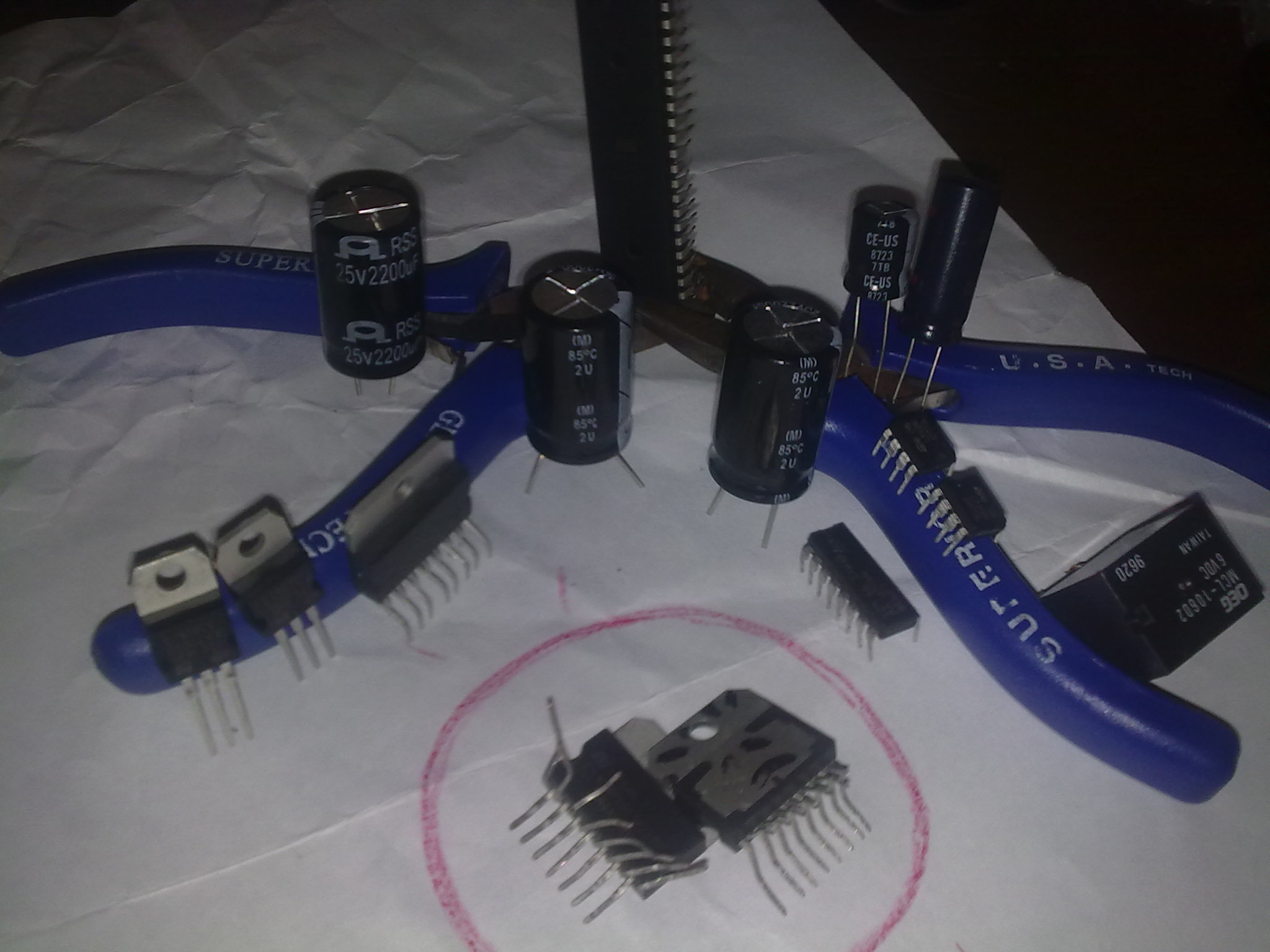

مراسم سگواری عزیزان از دست رفته !!

[t3r!p3000]

مهندس مطمئنی سالمه درایورت !

آخه هر دو ورودی رو صفر بدی خروجی صفره !

اگه اینابل صفر باشه دیگه به ورودی کار نداره و صفر می شه خروجیش !

[محمد حسینی]

این یکی دست نخورده بود !
باشه ! یکی دیگه بیشتر نمونده ! الان اونم امتحان میکنم! !!
اون عکسی که پست بالایی گذاشتم رو ببین (ویرایش شد)

[t3r!p3000]

مهندس ایول عکس 5800 Xpres
چقدرنورش کمه !

براس مراسم ختم شام هم می دین یا نه ؟

*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*

مهندس پیشنهاد می کنم به هر دو تغذیه درایور 5 ولت بدی تا اگه اشتباه شد نسوزه !!!!!!!!

در ضمن این L298 نمی دونم چجوریه که زیاد دیدم بچه ها بسوزونن !
( انگار خروجی یه اتصال کوتاه بشه رفته )

خازن 224 هم میشه 220000 پیکو فاراد یا 220 نانو فاراد !

و تو این مدار بدون موتور نیازی به خازن نیست و فقط موتورهای بزرگ خیلی تاثیر می ذارن !


یه سوال : چجوری رو برد بورد تستش می کنی !؟؟

[mehrdadgh]

اسپیدرمن عزیز میخای یه برنامه برات بزارم اول اونو تستش کن بعد بگو که چی شد؟
راستی عکست برای مسابقات هنری بفرستی شاید برنده بشی (خوش ذوق هم که هستی ) فقط به قول تریپ نورش کمه

[محمد حسینی]

دیگه خونم به جوش اومد !! کار نمیکنه ! !! ! ! ! ! !! ! !!!! ! ! !!


همون اول زمین آی سی رو اشتباه زدم به 5 ولت! ممکنه سوخته باشه ؟! میشه امتحان کنید !

این یکی هم اصلا نسبت به enable واکنش نشون نمیده !!

من 5 ولت به دوتا تغذیه وصل کردم. زمین و SensA رو هم وصل کردم. ورودی ها رو هم (1 و 2) یکیش رو به 5 ولت و یکی هم به زمین وصل کردم. enable هم به 5 ولت . . . همه اینا مستقیم وصل شدن. اصلا میکرو هم در کار نیست ! لازمه بقیه پایه ها هم زمین بشن ؟ مستقیم به 5 ولت وصل کزدن که اشکالی نداره ؟
الان یکی از خروجی ها تقریبا زمین شده یکی هم تقریبا 5 ولت. البته برعکس ورودی ها !! چرا ؟!
ورودی ها رو که برعکس میکنم درایور بدجوری داغ میکنه! خیلی سریع! ولتاژ دو سر تغذیه (قبل از رگولاتور) که 9 بود میشه 6 ! بعد از رگولاتور هم میشه 3 ! خروجی هم مثل قبل فقط اونی که 5 بود میشه 3 و اونی که زمین بود فکر کنم میشد 2 !!! این اتفاقات عجیب غریب دیوونم میکنه ! مگه چی شد ! من فقط ورودی ها رو برعکس کردم !
اصلا تو همون حالت اول چرا خروجی ها برعکس ورودی ها شده! enable رو زمین میکنم بازم همونطوری میمونه !

چجوری رو برد بورد تستش می کنی !؟؟

با بدبختی !! دو ردیف پایه هاش رو از هم باز میکنم، میذارم وسط برد برد ! دائم با ولت سنج تست میکنم پایه های جلوش تو مدار هستن یا نه !! چون خیلی کم میره تو !

>>>>>>>>>>>>>>>>>>
مراسم سوگواری باید تو تاریکی باشه دیگه ! مگا32 هم اون بالا واساده روضه میخونه !

[iman-63]

بهترین درایور برا موتور پل H هست. البته برا موتورهایی که جریال بیشتر از 1A بخوان.
در ضمن از دیود هرزگرد استفاده کن و به هیچ وجه پایه هات آزاد نباشن.

[محمد حسینی]

بهترین درایور برا موتور پل H هست. البته برا موتورهایی که جریال بیشتر از 1A بخوان.
در ضمن از دیود هرزگرد استفاده کن و به هیچ وجه پایه هات آزاد نباشن.

منظورت اینه که مدار پل رو خودم درست کنم ؟ آخه 298 خودش داره دیگه !
آقا دیگه بیخیال! 4 تا 298 از دست دادم! آخرش با 293 بستم! برای هر موتور یه 293 گذاشتم و جفت جفت خروجی ها رو موازی کردم.
راستی این 293 مثل 298 مشکل داغ کردن نداره که جای هیت سینک نداره ؟!

[t3r!p3000]

L293 دیود هرز گرد رو داخل خودش داره !

ولی جریان خروجیش کمه و تو این جریان داغ نمی کنه ! ( البته تو نیم آمپر هم بهش دست بزنی می بینی که داغ شده !×!

در ضمن موازی کردن خروجی اصلا پیشنهاد نمی شه !

[iman-63]

L293 همون پل H هست اما واقعاً....!
بنده پیشنهاد پل H دستسازو دادم چون خودم هم زیاد سوزوندم.
با 4 تا ماسفت یا ترانزیستور (TIP) و یه آیسی (4093) میشه درایور ساخت که تا 10A تحمل داشته باشه.(بسته به نوع ماسفت یا ترانزیستور)

[t3r!p3000]

من پیشنهادم برای پل H ترانزیستور TIP35 و TIP36 هستش !
البته MJ2955 و 2N3055 هم خوبه !
دیگه فوقش سری BD رو می ذاری !!!

برای NAND نیز 4093 رو پیشنهاد نمی کنم ! 4011 بهتره چون دلیلی برای استفاده از اشمیت تریگر نیستش !!!
می شه AND گذاشت : مثل 4081

گیت های سری TTL رو هم پیشنهاد نمی کنم !

اگه هم میکرو پایه اضافه داشته باشه و با PWM خود میکرو نخواهیم کار کنیم دیگه هیچ ای سی جانبی هم نمی خواد ! ( البته خودمون هم می تونیم دستی و بدون مد PWM تایمر یه PWM در هر پایه دلخواد درست کنیم که اصلا پیشنهاد نمی شه !) ( آخه من یه جا پایه کم آوردم و مجبور شدم با تایمر 0 کاری کنم که وقفه اش در ثانیه 300 بار رخ بده و تو وقفه PWM دستی درست می کردم )
