فوت کوزه گری پروتئوس
نویسنده پیام
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6339 تشکر در 2085 ارسال )
ارسال: #1
Smile  فوت کوزه گری پروتئوس
سلام اینجا من فصد آموزش پروتئوس رو ندارم فقط برای کسایی که کار با این نرم افزار رو بلدن روش ها و قابلیت هایی از پروتئوس که بسیار کارامد هستند رو اموزش میدم شاید خیلی ها این ها رو بلد باشن و خیلی ها هم نه ولی در کل تو انجمن های فارسی کسی در این مورد صحبتی نکرده بود(حداقل من ندیدمWhistle)
با اینکه بسیار عمل سختی است که دکمه تشکر رو فشار دهید ولی با این کار من رو تشویق به ادامه ی کار کنید.
(حالا بعضی از این هارو هم که میگم شاید دیده باشید ایراد نگیرید دیگه)
به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
۱۹-شهریور-۱۳۹۱, ۱۱:۱۲:۵۲
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : abbasalifix, aKaReZa75, vigraz, رسول, hoseinpiry, orange signal, hamedtaran, mhjiranled, sharin, razzazi_bargh, mechix, shakha, milad15m, saeidpor, hosein-es, mehdi ghamari, alidarbedar, مهدی ن
abbasalifix غایب
کاربر با تجربه
****

ارسال‌ها: 1,394
موضوع‌ها: 82
تاریخ عضویت: دى ۱۳۸۸

تشکرها : 1496
( 2199 تشکر در 1065 ارسال )
ارسال: #2
RE: فوت کوزه گری پروتئوس
مرسی اما شما که تازه دارین کار با این نرم افزار رو یاد میگیرین
سعی کنید اینجا مثل فیس بوق نشه که کاری نکرده دوست دارن لایک گرفتن رو

شما یه چیزی بزار ماهم حمایت میکنیم
این هشدار مدیریتی نبود ها پیام دوستانه بود
(آخرین ویرایش در این ارسال: ۱۹-شهریور-۱۳۹۱, ۱۱:۳۳:۱۵، توسط abbasalifix.)
۱۹-شهریور-۱۳۹۱, ۱۱:۳۲:۴۴
ارسال‌ها
پاسخ
تشکر شده توسط : behzady, mehdi ghamari
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6339 تشکر در 2085 ارسال )
ارسال: #3
RE: فوت کوزه گری پروتئوس
(۱۹-شهریور-۱۳۹۱, ۱۱:۳۲:۴۴)abbasalifix نوشته است: مرسی اما شما که تازه دارین کار با این نرم افزار رو یاد میگیرین
سعی کنید اینجا مثل فیس بوق نشه که کاری نکرده دوست دارن لایک گرفتن رو

شما یه چیزی بزار ماهم حمایت میکنیم
این هشدار مدیریتی نبود ها پیام دوستانه بود
کی گفته تاره دارم پروتئوس یاد میگیرم 2 سال ازگارخوراکم بوده! التیوم تازه دارم یاد میگیرم فکر کنم اشتباه گفتید
خوب با یاد و نام خدا کارمون رو شروع می کنیم
اول که یه دکمه ای به صورت بی خود و بی جهت قرار داده شده به نام view electrical report بله اسمش که معلومه بهترین مزیتش اینه که مشکلات اتصال ها به پایه هارو میگه(خیلی هم جدی نگیریدش بعضی موقع ها چرت میگهBiggrin)
[تصویر: electrical_report.jpg]
اما این یکی خیلی بدرد می خوره
نمی دونم تا حالا تلاش کردید پین های مخفی هر قطعه رو به سیمی غیر از دیفالت وصل کنید خوب مشخصه که می گید بلهLaugh
حتما خیلی ها همچین کاری کردن
[تصویر: Change_hiden_pin.png]
و حتما پس از مراجعه برای ساخت برد با یه ارروری مواجه شدن که میگه این اتصال از سیم های پاور نیستAmaze
حالا چه کنیم؟ ...
اول که اون روش غلط هست شما باید به جای اون گردالی هه(دکمه دیفالت) پاور رو انتخاب کنید (عجب!) بعد هم حالا هر اسمی که میخواید براش بزارید (توجه داشته باشید دیگه با تغییر نام به VCC وصل نیست و طبق معمول به هم ناماش وصل میشه)
بعد هم باید برید این اتصال رو به عنوان پاور اعلام کنید
[تصویر: Change_hiden_pin_2.jpg]
در اخر هم شکل کاملا واضح هستTongue
تمامی اتصالاتی که به عنوان پاور هستن مشاهده میشه شما میتونید اتصال خودتون رو به اون گروه ها اضافه کنید(با اضافه کردن ارتباط فیزیکی بین اتصال ها ایجاد نمیشود)
می تونید هم خودتون یه گروه بسازید
[تصویر: change_hiden_pin3.jpg]
فقط یه ویژگی می بینید به نام CLASS که بعدا در موردش صحبت می کنیم
اگه قست طراحی بردش رو ندارید مهم نیست که چی می نویسیدش.
تا بعدQuestion
تو ذوق بچه هم نزنید Laugh
به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
(آخرین ویرایش در این ارسال: ۱۹-شهریور-۱۳۹۱, ۱۲:۰۷:۳۳، توسط behzady.)
۱۹-شهریور-۱۳۹۱, ۱۱:۳۵:۵۲
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : aKaReZa75, bIGBANG, رسول, robojalal, ajlajlajl, mhjiranled, sharin, 12345432
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6339 تشکر در 2085 ارسال )
ارسال: #4
RE: فوت کوزه گری پروتئوس
خوب پس از وقفه ای کوتاه!
این قسمت کوتاهه
شما می تونید به سیمی کلاسی نصبت دهید که هنگامی که قصد طراحی pcb رو دارید قوانین مربوط به اون سیم رو تغییر دهید
ونیازی نباشه که هر بار هی تغییرات رو جدا جدا انجام بدید اینجوری هر سیمی که عضو این کلاس باشه از قانونی که تعیین کردید پیروی میکنه
در جلسه بعد در محیط طراحی pcb نشونتون میدم
دیگه عکس گویای روش هست نیازی به توضیح نیست
فقط بگم اگه از این روش استفاده کردید طبق معمول ارتباط فیزیکی سیم ها ندارند فقط عضو این گروه میشن
حواستون باشه که دیگه به سیم اسمی نمیتونید نسبت بدید که بعد به سیم هم نام متصل بشه
دیگه باید از ترمینال ها استفاده کنید!
[تصویر: Class_1.jpg]
در جلسات اتی!
ایا مانند C در پروتئوس دستورات پیش پردازنده نوشته اید! الله اکبر چقدر علم پیش رفت کرده!
اما قبل از ان منتظر فسمت طراحی pcb باشید!
به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
۲۵-شهریور-۱۳۹۱, ۱۸:۲۴:۲۱
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : bIGBANG, رسول, mhjiranled, sharin
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6339 تشکر در 2085 ارسال )
ارسال: #5
RE: فوت کوزه گری پروتئوس
امروزم یه توضیح کوتاهی برای استفاده از کلاس ها درکشیدن پی سی میدم
شما توی Design Rule Manager یک قانون جدید تشکیل میدید
[تصویر: Class_2.png]
بعد این قانون رو به کلاس خواسی نسبت می دید
یا به کلاس های هم نام و غیره
[تصویر: class_3.png]
و تنظیمات مورد نیاز اون کلاس رو انجام میدید
[تصویر: class_4.png]
و نتیجه رو توی کشیدن خطی مربوط به اون کلاس مشاهده کنید
[تصویر: class_5.png]
به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
(آخرین ویرایش در این ارسال: ۲۲-مهر-۱۳۹۱, ۱۷:۲۹:۵۲، توسط behzady.)
۲۲-مهر-۱۳۹۱, ۱۷:۲۹:۲۰
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : رسول, mrhadii, mhjiranled, sharin
aKaReZa75 آفلاین
حسین باقری
*****

ارسال‌ها: 1,617
موضوع‌ها: 23
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4898
( 4700 تشکر در 1593 ارسال )
ارسال: #6
RE: فوت کوزه گری پروتئوس
داداش بهزاد جان چطور میشه با فشار دادن یک کلید در صفحه کلید یک کلید در پروتئوس رو 0 یا 1 کنم؟
سلام، من حسین باقری هستم، طراح الکترونیک و برنامه نویس میکروکنترلر.
توی کانال یوتیوب من قراراه طراحی انواع بردهای الکترونیکی مثل بردهای تک لایه، دو لایه یا به طور کلی بردهای چند لایه، بردهای مبتنی بر میکروکنترلر، بردهای صنعتی، بردهای الکترونیک قدرت و بردهای فرکانس بالارو یاد بگیریم.
همینطور کدنویسی انواع میکروکنترلرهای 8 بینی مثل میکروکنترلرهای خانواده AVR-STM8، میکروکنترلرهای میبتی بر معماری ARM مثل STM32 و پردازنده های مخصوص اینترنت اشیاء مثل ESP32-ESP8266 و DSPها یاد میگیریم.
در کنار مباحث گفت شده، اصول اندازه الکترونیکی، نحوه صحیح مونتاژ و عیب‌یابی بردهای الکترونیکی، شبیه سازی مدارات مختلف رو هم یاد میگیریم.
اگر علاقه مند به یادگیری موضوعات عنوان شده هستید، به کانال یوتیوب من با آدرس زیر سر بزنید.
https://www.youtube.com/@aKaReZa75
۲۲-مهر-۱۳۹۱, ۱۷:۵۵:۱۰
وب سایت ارسال‌ها
پاسخ
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6339 تشکر در 2085 ارسال )
ارسال: #7
RE: فوت کوزه گری پروتئوس

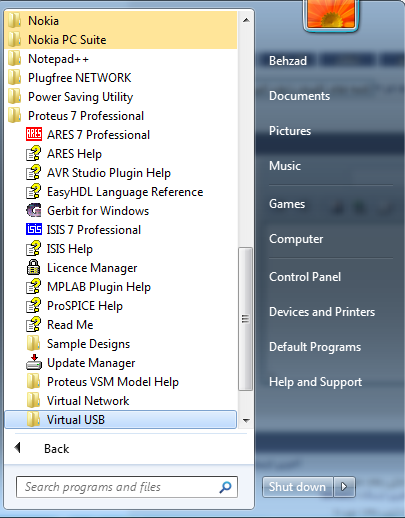

یه قسمت کوچیکی این میون بگم برای شبیه سازی USB و یا شبکه Virtual USB و Virtual Network رو نصب کنید سپس سیستم را ریست کنید و بعد میتوانید از آن ها استفاده کنید برای مثال نمونه های مربوط به VSM USB در پوشه SAMPLE پروتئوس


فایل‌(های) پیوست شده بندانگشتی (ها)

به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
(آخرین ویرایش در این ارسال: ۱۲-دى-۱۳۹۱, ۰۱:۵۰:۰۹، توسط behzady.)
۱۲-دى-۱۳۹۱, ۰۱:۴۶:۲۲
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, sharin
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6339 تشکر در 2085 ارسال )
ارسال: #8
RE: فوت کوزه گری پروتئوس
حتما توی نمونه های پروتئوس دیدید که بعضی وقت ها ولتاژ سیم رو با رنگ نشون میده و جریان رو هم فلش میزنه
شاید بخواید سرعت اجرا رو پایین بیارید تا به CPU کمتر فشار بیاد یا سرعت رفرش شدن صفحه رو بالا ببرید
برای همه ی این موارد در تولبار بالا در تب system گزینه ی "set animation options" رو انتخاب کنید تنظیمات واضح هستند فقط این نکته رو بگم که حداکثر ولتاژ و جریان رو درست انتخاب کنید که تغییر رنگ ها موثر واقع بشن
----
شاید بخواهید شرایط محیطی رو تغییر بدید مثلا دمایی که درون مدار اجرا میشه بالا تر بره
برای این کار در زیر قبلی گزینه ی "set simulation opstions" وجود داره که این کارو میکنهBiggrin
----
شاید خواسته باشید در یه کتابخونه جدید وسایل جدیدی که میسازید رو قرار بدید یا کتاب خونه خودتون رو در اینترنت قرار بدید ولی می خواید قفلش کنید تا تغییری درش ایجاد نشه یا ازش بک آپ بگیرید یا کلا اونو با یه کتاب خونه دیگه ترکیب کنید یا یک مدل رو از کتابخونه حذف کنید تمامی کار ها رو در "library" و در گزینه ی "library manager" انجام بدید گزینه ها گویا هستن که دیگه نیازی به توضیح نباشه ولی اگه سوالی بود بپرسید
کسی reference manual پروتئوس رو نداره؟
