**a.mehran**

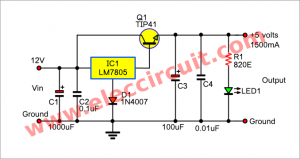

در این مدار ساده شما میتوانید با استفاده از ترانزیستور tip41 ویک آی سی رگولاتور 7805 و مقداری قطعه بهراحتی 1.5 آمپر از این مدار بگیرید .

کد:
IC1___LM7805___5V dc regulator IC

Q1___ TIP41____2A 50V NPN power transistor

C1____1000uF 35V___Electrolytic Capacitor

C3____100uF 25V_______”________”____

C2____0.1uF 50V___Ceramic or mylar capacitors

C4____0.01uF 50V____”____________”_______

D1____1N4007______1A 1000V Diode

LED1____LED any color as you like

R1____820 ohms 0.25W

milad15m

سلام

با جایگزین کردن 7805 به 7812 میتونیم سی ولت رو به 12 ولت و بعد به صورت سری همون 12 ولت رو با همین مدار به 5 ولت تبدیل کنیم ؟

تو خروجی 12 ولت که با افت ولتاژ روبرو نمیشویم ؟

با تشکر

**a.mehran**

سلام
من منظورتونو نفهمیدم !
شما میخوان 12 ولت رگوله داشته باشین ؟
یا میخواین 5 ولت رگوله داشته باشین ؟
این مدار تا 30 ولت رو به 5 ولت تبدیل میکنه
اگرم جای 7805 -7812 بندازین به 12 ولت !

milad15m

سلام

میخوام اول به جای 7805 یه 7812 بزارم و 12 ولت خروجی بگیرم واسه موتورهای رباتم بعد همون 12 ولت رو بامدار شما (8705) به 5 ولت تبدیل کنم واسه سنسور ها و میکرو .
میشه ؟

با تشکر

**a.mehran**

شما مدارارو جدا بزار
سعی کن هیچ وقت پشت سرهم دوتا رگولاتور نزاری

milad15m

پس چی کار کنم که افت ولتاژ نباشه؟؟؟

**a.mehran**

شما یه ولتاژ 12 ویه ولتاژ 5 میخوای ؟

**omid_phoenix**

سلام
میلاد جان یه کاری که میتونی انجام بدی اینکه قبلا توضیح دادم دوتا رگولاتور و موازی کنی
ورودی رو به 7812 بدی 12 بگیری و با 7805 موازی کنی و 5 ولت بگیری
ولی خب این کار کمی اصولی نیست
راه اصولیش اینه که دوتا ورودی مجزا بگیری
یکی رو به 7812 بدی و یکی دیگه رو به 7805 بدی

**aKaReZa75**

حالا موتور رگولاتور برا چه شه ؟ مگه باتریت 12 ولت نیس ؟

**a.mehran**

تا جایی که یادمه 30 ولت اینا بود!

milad15m

سلام

نه , منبعی که مسابقه میده 30 ولته .
