کمک درباره تبدیل برق 220 به ولت به 0 تا 5 ولت با روش تقسیم مقاومتی

[.::saman::.]

سلام

من می خوام که با روش تقسیم مقاومتی برق 220 ولت رو تبدیل به 5 ولت کنم و نمی دونم چطور این کار رو بکنم آخه می ترسم مقاومتا رو بزنم به برق و بسوزن   ):

خواهش می کنم بگین که چجوری این کار رو عملی انجام بدم آیا روشی بهتر سراغ ندارین ولی روش کار طوری هست که می خوام تغییرات ولتاژ برق رو به adc میکرو بدم و ولتشون رو نشون بدم

تو رو خدا کمک کنید زیاد وقت ندارم

[omid_phoenix]

سلام
220 شهر و که نمیتونید با مقاومت های کوچیک تقسیم مقاومتی کنید!
حتی وات بالا هم باشه میسوزه

باید اول سطح ولتاژ و پایین بیارید که برای این کار از ترانس استفاده کنید

بعد ولتاژ کاهش یافته رو یکسوسازی و ایزوله کنید بشه برق dc

بعد نهایتا این ولتاژ رو میتونید با تقسیمات مقاومتی یا رگولاتورهای ولتاژ کاهش بدید تا به ولتاژ دلخواهتون برسونید

البته ذکر نکردید هدفتون برای این کار چی هست؟
اگه ولتمتر ac میخواید بسازید باید از روش نمونه گیری ولتاژ استفاده کنید
تا بازه 0 تا 220 رو به 0 تا 5 ولت تبدیل کنید

[.::saman::.]

سلام بله من می خوام یه ولتمتر 0 تا 360 ولت درست کنم ولی نمی دونم چجوری میشه شما یه راحلی بگین من با آپ امپا نمی تونم کار کنم کلا گیج می شم چون می گفتن با آپ امپ طراحی کن تازه با آپ امپ حجم مدار زیاد میشه که من نمی خوام اینطوری باشه

میشه این قسمت 0 تا 360 ولت رو راهنمایی کنید که چجوری طراحی کنم و بدم به adc

 :0-0:

[.::saman::.]

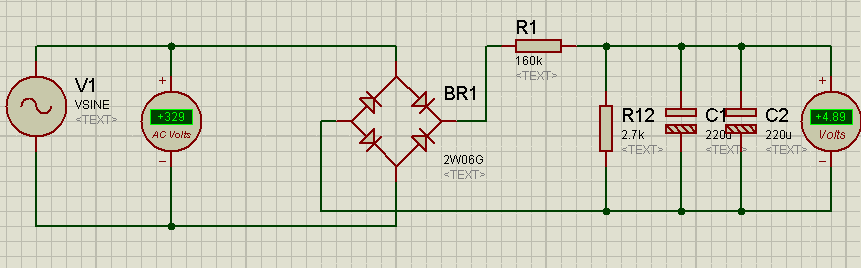

من این مدار رو طراحی کردم که 0 تا 330 رو تقسیم میکنه بین 0 تا 4.9 ولت ولی می ترسم بزنم برق
به نظر شما مقاومتا و دیود ها نمی سوزن که بزنم به برق ؟

اینم عکس

[milad15m]

سلام

نه دوست عزیز این مدار عملی نیست

اقا امید گفتند که باید قبط پل دیود ترانس بزاری

[.::saman::.]

خوب اگر من ترانس بزارم چجوری تغییرات 0 تا 330 ولت رو اندازه بگیرم

[sharin]

ترانس ، به یه نسبت ثابت ورودی رو کاهش یا افزایش می ده دیگه، کافیه بدونید نسبت ترانس چند هست، یه ضرب معمولیه.
بعد از ترانس باید با تقسیم مقاومتی ولتاژ رو کاهش بدید و یکسو سازی انجام بدید.
اگر کار دقیقی بخواید باید با Op-Amp یکسو ساز درست کنید که افت ولتاژ نداشته باشه.
اگر دقیق نمی خواید با دیود معمولی یکسو سازی کنید اما دقت کنید که در این صورت هر دیود سری حدود 0.7 ولتاژ رو کم می کنه و در واقع یه offset هست ، و نه یه نسبت.

موفق باشید.

[.::saman::.]

بله شما درست می گین من اگه بخوام با آپ امپ درست کنم چجوری درست کنم میشه بگین چجوری یکسو کنم

البته اون ترانس هایی که تو بازار هستند در صد تلورانس ولتاژشون رو من نمی دونم که یه ولتمر دقیق درست کنم در این باره چه نظری دارین؟

[sharin]

کافیه یکسو سازی با Op-Amp رو گوگل کنی. نمونه مدار و توضیحات موجوده.
خارجکی هم سرچ بزنی به جوابای بهتری می رسی.
