با عرض سلام و خسته نباشید خدمت اساتید محترم
من می خواستم سرعت یه موتور را با AVR اتدازه بگیرم. میشه بنده را راهنمایی کنید که از چه سنسوری باید استفاده کنم؟
با تشکر

(۲۸-فروردین-۱۳۸۸, ۱۱:۲۰:۲۶)mahdi20 نوشته است: [ -> ]با عرض سلام و خسته نباشید خدمت اساتید محترم
من می خواستم سرعت یه موتور را با AVR اتدازه بگیرم. میشه بنده را راهنمایی کنید که از چه سنسوری باید استفاده کنم؟
با تشکر

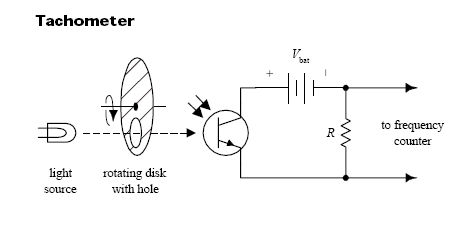

دورسنج :
در اینجا یک مثال ساده از چگونگی استفاده فتوترانزیستور در یک شمارنده فرکانس یا همان دورسنج آورده شده است. در یک دیسک دوار که دارای یک روزنه بوده و به شفت چرخاننده وصل شده نور از سوراخ آن هر یک دور کامل یک مرتبه عبور می کند. در زمان عبور نور فتوترانزیستور فعال شده و جریان داخل مدار جاری خواهد شد. یک شمارنده فرکانس برای شمارش تعداد پالس های الکتریکی تولید شده به کار می رود.
[attachment=2536]

این چیزی که شما لطف کردید و تصویرش را گذاشتید یه چیزیه که ما خودمون باید بسازیمش یعنی در اصل یه سنسور دست سازه. من یه چیزی می خوام که اماده باشه و اینکه دور موتور را به ولتاژ تبدیل کنه که به راحتی بشه اندازش گرفت. مثل lm35 که در مورد دما ازش استفاده می کنن. آیا همچین چیزی هست؟؟؟؟
با تشکر

میتونین یه آهنربا به شفت موتور بچسبونین و از سنسور اثر هال دیجیتالی استفاده کنین

دادا این که می گی دقتش چطوره؟ من یه چیزی می خوام با دقت توپ. این جور که من تو نت دنبال این سنسوره گشتم هس کردم زیاد دقتش بالا نیست .

سلام
از انکدر استفاده کن و تعداد پالس ها را مثلا" در یک ثانیه بشمار و ....

دقت که مربوط میشه به سرعت شمارش که سرعت شمارش تو نیمه هادی ها خیلی خیلی بیشتر از سرعت موتوره. استفاده از کانتر میکرو با توجه به اینکه تایمرم داره خیلی باصرفه میتونه باشه

به نطر من هم فقط قسمت های مکانیکیش شاید یکمی مشکل باشه چون برنامه نویسیش هم که چیزی نیست
تو این لینک چن تا فایل هستش اونا هم در این مورد هستش
http://www.eca.ir/forum2/index.php?topic=3850.0

سلام

نقل قول: میتونین یه آهنربا به شفت موتور بچسبونین و از سنسور اثر هال دیجیتالی استفاده کنین

من از همین روش برای اندازخ گیری مسافت طی شده استفاده کردم (با سنسور فن کامپیوتر ) دقتش هم خوبه

البته اینم بگم که تاکومترهای آماده هم تو بازار هستا

با کمال تشکر از همه راهنمایی های شما فقط چند تاسوال دیگه.

نقل قول: البته اینم بگم که تاکومترهای آماده هم تو بازار هستا

تاکومتر چیه؟؟؟؟؟؟؟؟؟؟

نقل قول: ن از همین روش برای اندازخ گیری مسافت طی شده استفاده کردم (با سنسور فن کامپیوتر ) دقتش هم خوبه

سنسور فن کامپیوتر کجای کامپیوتر تعبیه شده؟؟؟؟؟؟؟؟؟
