سلام.
من تازه کار با AVR رو شروع کردم.
کدی که نوشتم خیلی ساده است:
کد:
$regfile = "M8DEF.dat"
$crystal = 100000
Config Portb = Output
Do
Set Portb.0
Wait 1
Reset Portb.0
Wait 1
Loop
End
در Proteus هم تست کردم و مشکلی نداشت. اما وقتی ATmega8 رو پروگرام میکنم روی بردبورد کار نمیکنه!
لطفاً این تصاویر رو ببینید:
[
attachment=2975]
[
attachment=2976]
کسی میدونه مشکل از کجاست؟
(در آموزش‌هایی که پیدا کردم از ATmega16 و ATmega32 استفاده شده)
یک سوال دیگه هم دارم. چرا هیچوقت باتری یا منبع تغذیه رو در شماتیک نمیکشند؟ (در Proteus هم برای simulate نیازی به کامل کردن مدار از نظر وجود منبع تغذیه نیست)
مهندس اون سه تای اون ور آی سی فلان لازم نیست وصل کنی !
مطمئنی آی سی رو پروگرام کردی ؟
کریستال رو تو فیوزبیت ها عوض نکردی یه وقتی ؟
مقاومت یه کیلو زیاده , 100 اهم بذار ( نذاشتی هم کاری نمی شه )
جهت ال ای دی درسته ؟؟؟؟؟
تغذیه چی و چند ولت وصل کردی ؟
سلام.
ممنونم از جوابتون. الان کابل ISP رو که وصل کردم کار کرد. اما وقتی برمیدارم کار نمیکنه.

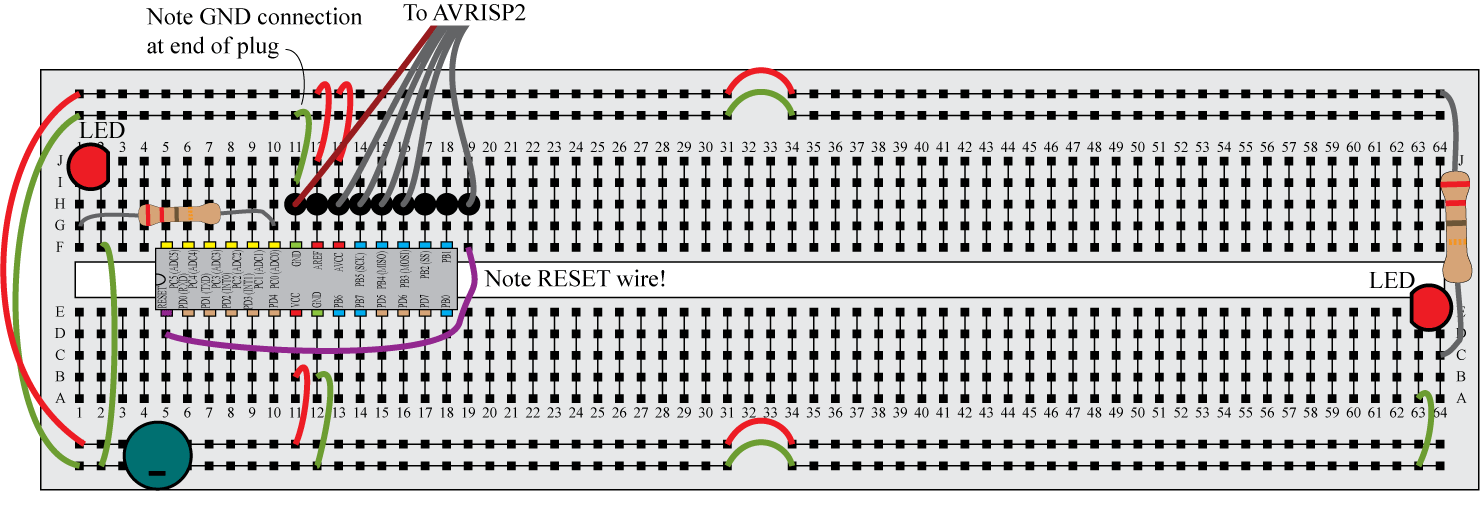

سیم‌های پین‌های ۱۱، ۱۲ و ۱۳ رو با توجه به این شکل وصل کردم:
http://www.mech.uwa.edu.au/NWS/How_to_do...TMega8.gif
برای تغذیه یک باتری کتابی ۹ ولت استفاده کردم ( چون مقاومت کمتری نداشتم! » کمبود امکانات!
)
عكس مشكل داره و باز نميشه تا راهنماييتون بكنم
(۱۵-مرداد-۱۳۸۸, ۱۵:۳۵:۲۷)0151 نوشته است: [ -> ]عكس مشكل داره و باز نميشه تا راهنماييتون بكنم
به انجمن خوش اومدید!
بفرمایید، ضمیمه کردم:
[
attachment=2979]
خوب مشكلتون رو دقيقا بفرماييد تا بگم كجاش رو اشتباه رفتيد
توضيح بديد لطفا
مهندس عکسو با چی کشیدی !
قشنگه !!!!!!!!!!!!
بعد 9 ولت میکرو رو می سوزونه , 5 ولت باید بذاری !!!!!!
پایه یک رو با یه مقاومت ( مثلا 10 کیلو ) به برق مثبت وصل کن !
(۱۵-مرداد-۱۳۸۸, ۱۵:۵۹:۱۵)t3r!p3000 نوشته است: [ -> ]پایه یک رو با یه مقاومت ( مثلا 10 کیلو ) به برق مثبت وصل کن !
عزيز به نظرت 10 كيلو كم نيست ؟!؟
گفتم مثلا !!
خوب 100 کیلو بذار !
در کل پیشنهاد می کنم بین 470 اهم تا 1 مگا اهک بذاری کار می کنه !
زیاد حساس نباش !!
(۱۵-مرداد-۱۳۸۸, ۱۵:۵۹:۱۵)t3r!p3000 نوشته است: [ -> ]مهندس عکسو با چی کشیدی !
قشنگه !!!!!!!!!!!!
بعد 9 ولت میکرو رو می سوزونه , 5 ولت باید بذاری !!!!!!
پایه یک رو با یه مقاومت ( مثلا 10 کیلو ) به برق مثبت وصل کن !
عکس رو من نکشیدم اما قابلی نداره! ;)
پایه‌ی ۱رو هم به vcc وصل کردم اما تاثیری نداشت.
اجازه بدید مشکل رو خیلی ساده‌تر مطرح کنم:
وقتی که از VCC و GND کابل ISP بجای قطب + و - استفاده میکنم جواب میده اما وقتی از باتری ۶ ولت یا ۹ ولت استفاده میکنم جواب نمیده!!
مهندس برق میکرو 5 ولته !
نه 6 یا 9 ولت !
و جالبه که هنوز میکروت سالمه !
و برق پروگرامرت هم 5 ولته که به میکرو می ده !!
