سلام
یه مشکل عجیب با تغذیه تابلو روان دارم وقتی ولتاژ رو وصل میکنم تابلو یه مقدار پر پر میزنه و بعد به کل خاموش میشه ولی وقتی یکی از انگشتامو میزارم روی مثبت و یکی دیگه رو میزارم رو منفی و بعد ولتاژ رو وصل میکنم تابلو کار میکنه ولی بازم هم نورش کمه و تا زمانی که انگشت هامو برنداشتم تابلو کار میکنه و وقتی انگشتامو برداشتم دوباره یه مقدار پر پر میزنه و بعد خاموش میشه. به نظر شما مشکل از کجاست؟
منبع تغذیش هم یه منبع تغذیه سؤیچینگ 2 آمپر هست.

با تشکر.

نویز شدیدی تو مدار دارین به جای انگشتاتون یه خازن 100 نانو (عدسی 104) بذارین.

این نویز چه طوری ایجاد شده؟ من که عامل نویزی نمیبینم.
در ضمن این خازنی که گفتید مثبت و منفی که نداره. درسته؟

نه این خازنا مثبتو منفی ندارن. منبع نویزم مختلف میتونه باشه. بیشترین احتمال از خروجی همون منبع تغذیه سوئیچینگ.

سلام ببخشید تو تهران به جز پاساژ امجد و ساختمان های کناریش جای دیگه برای خرید قطعات الکترونیک هست؟

تو هزار کیلومتری هم پاساژ مهتاب هستش !

یه سوال نامربوط به این تاپیک !::

منبع تغذیه سویچینگ چیه؟!

مهندس جان قبلا ها دقت کرده باشی برای تغذیه یه ترانس می ذاشتن که معمولا بزرگ و سنگین بودش !

خوب اون ترانس ها رو با تغذیه های الان مثل شارژر موبایل و یا پاور کامپیوتر و همینطور پاور لپ تاپت که سوئیچینگ هستن مقایسه کن !

من هنوز متوجه نشدم! ترانس چیه؟! فرق متبع تغذیه سوییچینگ با ترانس چیه؟

سلام سید جان

یك منبع تغذيه سوئيچينگ (Switched-mode power Supply) يا SMPS يك واحد منبع تغذيه توان (psu) است كه به روش سوئيچينگ عمل رگولاسيون را انجام مي دهد. براي ثابت نگه داشتن ولتاژ و جريان خروجي يك منبع تغذيه دو روش رگولاتور خطي و رگولاتور به روش سوئیچينگ وجود دارد.

در روش رگولاتور خطي از ترانس و المانهاي يكسو كننده جريان و فيلتر استفاده مي‌شود. عيب اين روش تلفات بالا و بازدهي پائين و عدم دسترسي به رگولاسيون دقيق و مقادير دلخواه در خروجي اين نوع منبع تغذيه است. يك مقايسه را مي‌توان بين اين دو روش به اين صورت بررسي كرد:
1- در روش خطي ترانسها در فركانس 50 تا 60 هرتز كار مي‌كنند كه در نتيجه داراي اندازه و حجم بيشتري هستند ولي در روش سوئيچينگ به دليل استفاده از فركانس بالاي 50 تا 200 کیلوهرتز حجم و وزن ترانسها را مي‌توان كاهش داد.
2- بازده توان در روش سوئيچينگ بيشتر از روش خطي است. يك منبع خطي با تلف كردن ميزان توان، خروجي خود را رگوله مي‌كند ولي در روش سوئيچينگ با تغيير ميزان دوره سيكل سوئيچ یا همان (duty cycle) مي‌توان ولتاژ و جريان خروجي را كنترل كرد.
(در توانهاي بالا از روش PWM و در توانهاي پائين تر از 30 وات از روش كليد زني به صورت پالسهاي معمولي استفاده مي‌شود) يك طرح خوب در اين روش مي تواند تا 95% بازدهي داشته باشد.
موردي كه در منابع تغذيه سوئيچنگ وجود دارد بحث نويزواثرهاي ناخواسته الكترومغناطيسي است كه مي بايست از فيلتر EMI و اتصالات RF استفاده كرد.

در طرح منبع تغذيه سوئيچينگ اگر ورودي اصلي AC باشد ابتدا از يك طبقه يكسو كننده عبور مي‌كند. طبقه يكسو كننده يك ولتاژ dc رگوله نشده ايجاد مي‌كند كه اين ولتاژ dc به خازنهاي فيلترینگ بزرگ متصل مي‌شود جريان كشيده شده توسط اين يكسو كننده از منبع تغذيه AC باعث ايجاد پالسهاي كوتاه در اطراف پيك ولتاژ AC مي‌شود.
اين پالسهاي كوچك در فركانسهاي بالا باعث كاهش فاكتور توان منبع تغذيه سوئيچينگ مي‌شوند در اينجا از تكنيكي بايد استفاده كرد و جريان يكسو شده را مجبور كرد تا شبيه يك شكل موج سينوسي باشد كه در واقع فاكتور توان اصلاح شود.

مهندس به این می گن ترانسفورماتور :




که جدیدا می بینی حلقوی هم می سازن :




و خروجی ترانس هم یه پل دیود و رگولاتور می ذاشتن :




که تکنولوژی پیشرفت کرد و تغذیه های سوئیچینگ جای ترانس های گنده و سنگین و گرون رو گرفت :

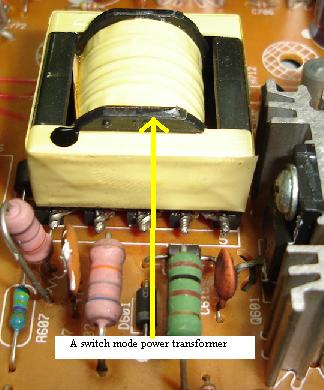

اینم تغذیه سوئیچینگ :
