بالاخره مدار رو تونستم درستش کنم
ایشالا سر فرصت میذارمش
دوستان به جز فلیپ فلاپ74574 چه نوع فلیپ فلاپی سراغ دارین که هشت تایی از نوع دی باشه؟؟؟؟؟

نقل قول: بالاخره مدار رو تونستم درستش کنم
ایشالا سر فرصت میذارمش
دوستان به جز فلیپ فلاپ74574 چه نوع فلیپ فلاپی سراغ دارین که هشت تایی از نوع دی باشه؟؟؟؟؟

سلام
گوگل octal d flipflop رو سرچ کردم
مثلا:
74VHC273

(۳۰-خرداد-۱۳۹۳, ۲۰:۴۱:۰۰)salehjg نوشته است: [ -> ]

نقل قول: بالاخره مدار رو تونستم درستش کنم
ایشالا سر فرصت میذارمش
دوستان به جز فلیپ فلاپ74574 چه نوع فلیپ فلاپی سراغ دارین که هشت تایی از نوع دی باشه؟؟؟؟؟

سلام
گوگل octal d flipflop رو سرچ کردم
مثلا:
74VHC273

ممنون
اینم میشه
74hc573

(۳۰-خرداد-۱۳۹۳, ۲۳:۳۹:۵۲)orange signal نوشته است: [ -> ]ممنون
اینم میشه
74hc573

من از فلیپ فلاپا که چیزی نمی دونم
ولی 74573 آی سی لچه

با این 74573 باید کار کنم
یک فرکانس متر شش رقمی
اما جواب ازش نمیگیرم
ایشالا اینم بتونم به جواب برسم و بتونم تک تک مراحل رو بذارم سایت

(۳۱-خرداد-۱۳۹۳, ۰۱:۳۵:۵۷)orange signal نوشته است: [ -> ]با این 74573 باید کار کنم
یک فرکانس متر شش رقمی
اما جواب ازش نمیگیرم
ایشالا اینم بتونم به جواب برسم و بتونم تک تک مراحل رو بذارم سایت

دقیقا باید چکار کنین
من خیلی باهاش کار کردم
پایه ثابت هر ساعته

فرکانس من مثلا 20 هرتز هست
باید زمانی شمارنده من به عدد بیست میرسه متوقف بشه
از من به عدد بیست میرسه اما صفر میشه و باز میشماره و میرسه به بیست و ...
نمیدونم کجای مدار رو اشتباه میبندم

---

این مدارمه

---

مدار فرکانس متر

---

الان مشکل اینه من باید کاری کنم تا فرکانس داده شده بشماره و متوقف بشه
نه اینکه از اول باز بشماره

دوستان کسی در مورد پایه های ورودی 4510 اطلاعاتی داره بگه
دیتا شیت رو خوندم اما چیزی نگفته شایدم من متوجه نشدم
اینکه کار پایه های ورودیش چیه
ممنون

http://www.doctronics.co.uk/4511.htm
اگر متوجه نشدین توضیح بدم

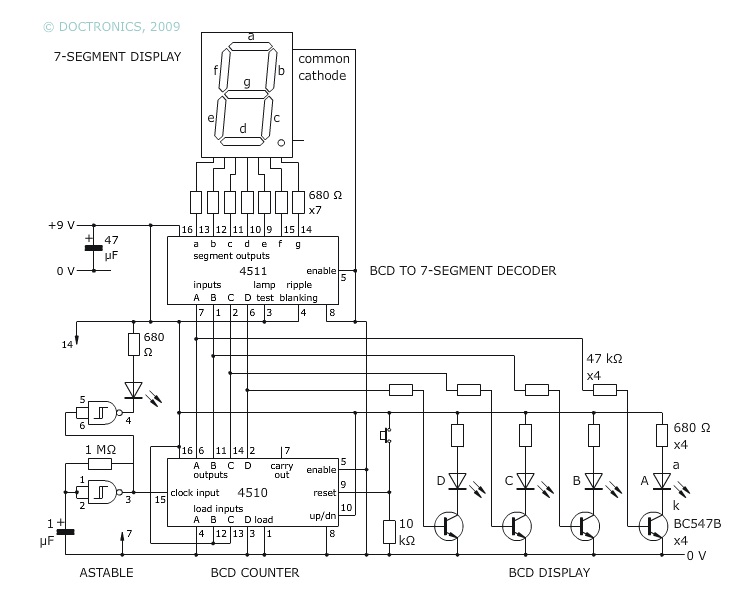

[attachment=12010]

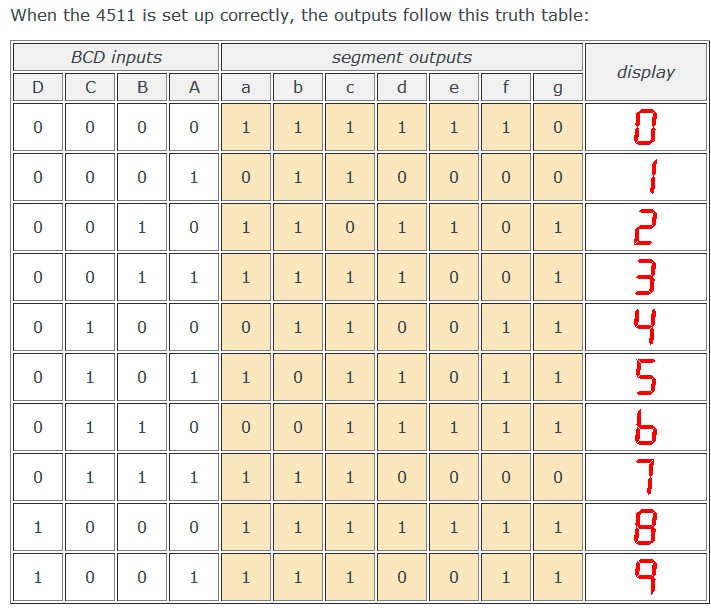

[attachment=12011]
این عکس ها هم مطالبو خیلی خلاصه توضیح داده

سلام
من می خوام یه ماسفت رو با میکرو روشن کنم
پایه G فرستادم به میکرو
به پایه d منفی وصل کردم
از پایه s خروجی گرفتم
همه چیز درسته ولی میکرو داغ میکنه
به نظرتون مشکل از چیه؟

(۰۷-تير-۱۳۹۳, ۱۳:۲۳:۳۰)hadikh73 نوشته است: [ -> ]سلام
من می خوام یه ماسفت رو با میکرو روشن کنم
پایه G فرستادم به میکرو
به پایه d منفی وصل کردم
از پایه s خروجی گرفتم
همه چیز درسته ولی میکرو داغ میکنه
به نظرتون مشکل از چیه؟

سلام
نوع ماسفت n یا p؟
دیود هرزگرد واسش گذاشتی؟
