(۲۶-اردیبهشت-۱۳۹۲, ۱۵:۱۲:۵۳)behzady نوشته است: [ -> ]1N5819
1N5822
اینا شاتکی هستن ولی جریانشون می خوره
برا چه کاری می خوای؟
فقط ولتاز معکوسشون کمه
40 ولت
شاتکی یعنی چی ؟
(۲۶-اردیبهشت-۱۳۹۲, ۱۶:۴۰:۵۵)sharin نوشته است: [ -> ]از ديود ژرمانيومي هم مي توني استفاده كني. افت ولتاژشون 0.2 _0.3 ولت هست حدودا.
اما فكر نكنم تحمل جريان زياد داشته باشن. بايد ديتاشيت چك كني.
نقل قول: برا چه کاری می خوای؟
این دیتاشیت 1n60 :-)
http://www.datasheetcatalog.com/datashee...1N60.shtml
برا خیلی کارا مثلاً یه همچین کاری، تا وقتی که 12 ولت هست مدار با 12 ولت کار کنه اما بعد از قطع شدن خودکار بره رو باتری و نمی خوام که 2.2 ولت( اگه درست بگم) از باتری کم بشه.
[

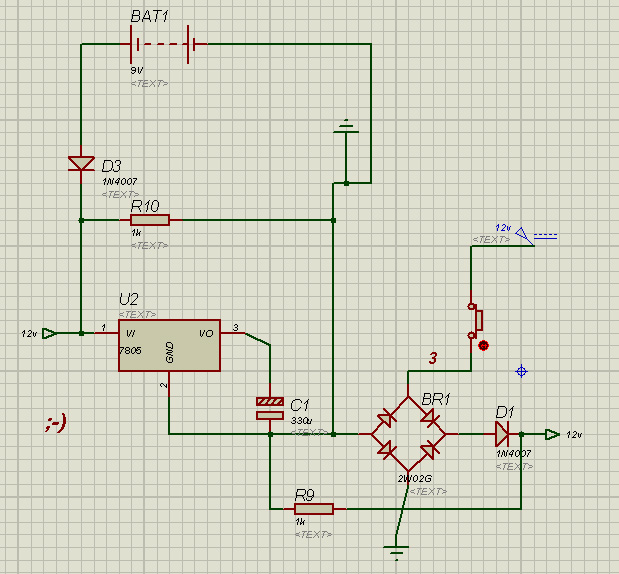

attachment=9385]
هر ديود معمولي 0.7 مي ندازهه .
چرا از پل استفاده كرديد !
پل رو براي يكسو سازي ولتاژ AC مي ذارن ، ولتاژ باتري و رگوله شده كه نيازي به پل ندارهه ...
البته براي جلو گيري از اشتباه زدن مثبت و منفي هم هست ، اما براي كسي كه با مدار آشناست نيازي نيست!
شاتكي هم ديود سرعتي هست ، سرعت قطع و وصلش زيادهه و ولتاژي حدود 0.2 روي خودش افت مي دهه ... . براي اينجا ديود معمولي اوكي هست ، اگر نه ،همون شاتكي بهترهه ... .
(۲۶-اردیبهشت-۱۳۹۲, ۱۸:۲۱:۵۱)sharin نوشته است: [ -> ]البته براي جلو گيري از اشتباه زدن مثبت و منفي هم هست ، اما براي كسي كه با مدار آشناست نيازي نيست!
خب برا کسیه که با مدار آشنا نیست :-)
اما فکر کنم در حالت واقعی بیشتر از 0.7 ولت تلف میشد، برا همین گفتم یه چیز دیگه جایگزینش کنم
سپاس
سلام
من یه پالس مربعی با فرکانس حدود 50-60 کیلو هرتز دارم یه سطح ولتاژش تغییر می کنه (مثلا 0-1 میشه یا 0-1.1 و ...) حالا می خوام نویز گیریش بکنم
! نظرم اینه که با فیلتر اکتیو این کارو بکنم (نظر دیگه ای دارید؟) حالا سوال این جا هست که اول با یه Opamp فیلتر پایینش کنم و تقویت بعد با یکی دیگه فیلتر بالا بکنمش و تقویت یا اینکه دوتا فیلتر رو رو یه دونه انجام بدم؟
(۲۸-اردیبهشت-۱۳۹۲, ۱۱:۴۱:۵۲)behzady نوشته است: [ -> ]سلام من یه پالس مربعی با فرکانس حدود 50-60 کیلو هرتز دارم یه سطح ولتاژش تغییر می کنه (مثلا 0-1 میشه یا 0-1.1 و ...) حالا می خوام نویز گیریش بکنم! نظرم اینه که با فیلتر اکتیو این کارو بکنم (نظر دیگه ای دارید؟) حالا سوال این جا هست که اول با یه Opamp فیلتر پایینش کنم و تقویت بعد با یکی دیگه فیلتر بالا بکنمش و تقویت یا اینکه دوتا فیلتر رو رو یه دونه انجام بدم؟
سلام
بهزاد از آپ آمپ زیاد سر در نمیارم.
ولی چند وقت پیش میخواستم یه سیگنال آنالوگ رو به دیجیتال تبدیل کنم, سراغم خورد به این آیسی های مقایسه گر ولتاژ
یکمی سرچ کردم.
تا جایی که یادم میاد انگار با آپ آمپ فرق داشت.
ولی چون با آپ آمپ زیاد آشنا نیستم نفهمیدم چی به چیه.
کلا اینجور چیزی به کارت میاد?
اگه نه, چرا? ( میخوام فرق این دو تا رو بفهمم)
) بهزاد فقط فحش نده که جای جواب دادن ازت سوال می پرسم
(
(۲۸-اردیبهشت-۱۳۹۲, ۲۰:۵۳:۰۱)salehjg نوشته است: [ -> ] (۲۸-اردیبهشت-۱۳۹۲, ۱۱:۴۱:۵۲)behzady نوشته است: [ -> ]سلام من یه پالس مربعی با فرکانس حدود 50-60 کیلو هرتز دارم یه سطح ولتاژش تغییر می کنه (مثلا 0-1 میشه یا 0-1.1 و ...) حالا می خوام نویز گیریش بکنم! نظرم اینه که با فیلتر اکتیو این کارو بکنم (نظر دیگه ای دارید؟) حالا سوال این جا هست که اول با یه Opamp فیلتر پایینش کنم و تقویت بعد با یکی دیگه فیلتر بالا بکنمش و تقویت یا اینکه دوتا فیلتر رو رو یه دونه انجام بدم؟
سلام
بهزاد از آپ آمپ زیاد سر در نمیارم.
ولی چند وقت پیش میخواستم یه سیگنال آنالوگ رو به دیجیتال تبدیل کنم, سراغم خورد به این آیسی های مقایسه گر ولتاژ
یکمی سرچ کردم.
تا جایی که یادم میاد انگار با آپ آمپ فرق داشت.
ولی چون با آپ آمپ زیاد آشنا نیستم نفهمیدم چی به چیه.
کلا اینجور چیزی به کارت میاد?
اگه نه, چرا? ( میخوام فرق این دو تا رو بفهمم)
) بهزاد فقط فحش نده که جای جواب دادن ازت سوال می پرسم (
اینا رو مرتضی جان میان توضیح میدن بحث تخصصی هست ولی برای اینکه منم بتونم فحش بدم یه توضیحی میدم
-
اپمپ عملیت تقویت سیگنال رو انجام میده ولی مقایسه گر کار تقویت انجام نمیده
یه جایی یه مقاله خوندم درباره اش ولی یادم نمیاد
امید وارم توضیح به اندازه فحش بخوره
------
پست پس از گرفتن پاسخ علمی پودرانده می شود
بله
دوستان این دیودای شاتکی فرقی نداره کدوم مدلش رو استفاده کنیم؟
چرا شبیه سازیشون داخل پروتئوس نیست ؟
شاتکی
مسلما براي شبيه سازي ،ديود معمولي و شاتكي تفاوتي ندارن ، شما از ديود معمولي در شبيه سازي استفاده كن ، در عمل جاش شاتكي بذار. البته هر 2 بايستي تو شبيه سازي جواب بدن !
خلاصه زياد مهم نيست ...
@ بهزاد :
دقيقا منظورت رو از نويز گيري نفهميدم. سطوح بايد ثابت باشن ، درست؟ در مورد شما سطوح كمي بازي دارن و بالا و پايين مي شن درسته؟
يه اشميت تريگر كافيه سر راهش بذاري. داستان اينه كه 2تا آستانه ي ولتاژ دارهه ، اگر از يه حدي سطح سيگنالت بيشتر شد ، اين مي ياد يه لبه ي تيز و يه سطح صاف درست مي كنه ، يه آستانه ي پايين هم دارهه كه به همين شكل هست.
فيلتر اكتيو و ... چيه مي گي بابا ...! يه چيزم بذار تو دانشگاه ياد بگيري :d
تو دانشگاه هم فيلتر اكتيو درس نمي دن
، الان يه سرچي زدم داستانش رو فهميدم.
براي مورد شما هموني كه گفتم بهترهه ... .
براي فيلتر اكتيو :
http://www.allaboutcircuits.com/videos/81.html
(۲۹-اردیبهشت-۱۳۹۲, ۱۲:۲۹:۱۱)sharin نوشته است: [ -> ]@ بهزاد :
دقيقا منظورت رو از نويز گيري نفهميدم. سطوح بايد ثابت باشن ، درست؟ در مورد شما سطوح كمي بازي دارن و بالا و پايين مي شن درسته؟
يه اشميت تريگر كافيه سر راهش بذاري. داستان اينه كه 2تا آستانه ي ولتاژ دارهه ، اگر از يه حدي سطح سيگنالت بيشتر شد ، اين مي ياد يه لبه ي تيز و يه سطح صاف درست مي كنه ، يه آستانه ي پايين هم دارهه كه به همين شكل هست.
فبلتر اكتيو و ... چيه مي گي بابا ...! يه چيزم بذار تو دانشگاه ياد بگيري :d
تو دانشگاه هم فبلتر اكتيو درس نمي دن ، الان يه سرچي زدم داستانش رو فهميدم.
براي مورد شما هموني كه گفتم بهترهه ... .
براي فبلتر اكتيو :
http://www.allaboutcircuits.com/videos/81.html
نه پسر خوب قضیه همون مداری هست که میخوام بسازم
راستی اون ایسی 32 پله ای رو هم پیدا کردم
اشمیت تریگر که همه رو صاف می کنه
می خوام نویزی که به اون اضافه می شه رو بگیرم درواقع فرکانس رو می خوام فیلتر کنم
فیلتر اکتیو رو درست کردم به نظرم جدا جدا بهتر جواب میده
اپ امپ Rail To Rail نمی شناسی تو ایران باشه؟ مثل TS461 یا TS951
@ کسی که درمورد شاتکی پرسیده بود
:
چرا تو دیود های ایده عال شاتکی رو داره(البته شبیه سازیش فرق نداره چون ایده عال شاتکی و غیر شاتکی نمیشناسه
)
(۲۹-اردیبهشت-۱۳۹۲, ۱۲:۲۹:۱۱)sharin نوشته است: [ -> ]براي فبلتر اكتيو :
http://www.allaboutcircuits.com/videos/81.html
این وب سایت ها فایده نداره
اینو دریاب
ویرایش:
با خودم بودم عجب فیلمی گذاشته!
