الان سنسور ها دارن کار میکنن... ولی برای قسمت اتوماتیک دستگاهم من زمان رو هم اضافه کردم که مثلا از ساعت 7 صبح تا 7 بعدازظهر روز و بقیه زمان ها شبه..
دقت رو بردم بالا..
مشکلم الان دقت ساعته که هنوز نتونستم DS1307 رو راش بندازم...
با تایمر صفر الان دارم کار میکنم که هر ساعت 2 دقیقه خطا داره...
برای گذاشتن باطری بک اپ وصلش کنم به vcc و GND؟؟؟ که اگه برق قطع شد میکرو با ولتاژ کم میتونه کار کنه 1.2 ولت و جریانی هم انگار نمیکشه در حد میکرو امپره انگار...درسته؟؟؟
یه مشکل اینکه من که باطری بک اپ رو به مدار وصل کنم بقیه مدار هم از باطری میکشه و باطری زود خالی میشه...
دیود بزارم؟؟؟که ولتاژ برای شارژ بره ولی بر نگرده...
یا کار دیگه ای باید بکنم...

اون باتری بک آپو فقط برای تغذیه DS1307میذارن
ebka جان اگر راجع به سنسورات به نتیجه نرسیدی من یه پیشنهاد دیگه برات دارم
میتونی از باتری خورشیدی یا صفحات خورشیدی استفاده کنی خروجیشو تست کنی
برای همون بک آپم میتونی از باتری خورشیدی استفاده کنی تا روزا شارژ بشه
به شرطی که هوا اونقدرا ابری نباشه
میتونی خورجی همینیو به عنوان شارژر برای باتری هایی که نیاز داری استفاده کنی

سلام..
من هنوز نتونستم DS1307 رو راه بندازم...
وقتی مدار کامل شد قسمت ساعتش رو با پی سی بی میزارم تا همه استفاده کنن..
زمانی که میکرو داره کار میکنه چقدر جریان میخواد؟؟؟
نمیشه یه باطری بک اپ بزارم؟؟؟؟؟؟؟؟؟؟؟
اگه مدار ds1307 رو راه انداخته بودم که مشکلی نبود...
حلا چه کنم...
بد جور خطا داره ... الان ساعت 2:40 است .... ساعت من داره 2:33 رو نشون میده...
شد 7 دقیق تو دو ساعت... تو یه روز و دیگه نگو....تو هفته که دیگه وای وای ...تو ماه که خدا به دادم برسه ..... تو سال که دیگه باید ............. .

مقدار کریستالتو چقدر گذاشتی؟؟

با این مقدار امتحانش کن ببین چی میشه:

رسول جان گذاشتم این فرکانس کریستال رو...
عین فرفره با زدن کلید ها متغییر ها کم و زیاد میشه...نویز افتاد تو ال سی دی..
حالا باید ببینم دقتش خوب میشه...

---

جلو زد....
3 دقیقه زد جلو...
احتمالا به خاطر برنامست...

---

واسه باتری بک آپ اینو ببین :

http://www.iranled.com/forum/showthread.php?tid=16078

عکس ها الان آپ می کنم !!

مشکل تو برنامش بود که درستش کردم...الان خیلی بهتر شده..
فقط میخوام اگه برق رفت ...صفر نشه...
BACK UP
هنوز نتونستم راش بندازم..

---

(۲۸-مرداد-۱۳۸۹, ۱۷:۰۳:۳۸)t3r!p3000 نوشته است: [ -> ]واسه باتری بک آپ اینو ببین :

http://www.iranled.com/forum/showthread.php?tid=16078

عکس ها الان آپ می کنم !!

تصویر ها باز نمیشه...
دوباره اپلودش کن..
ممنون....

بجای تایمر صفر اومدم از تایمر دو استفاده کردم و تایمر به صورت اسنکرون میاد کلاک ها رو از پایه TOC1وTOC2 دریافت میکنه...این دو تا پایه هم دادم به کریستال ساعت که سر 1 ثانیه وقفه بخوره...
هم برنامم کمتر شد هم راحتره وهم دقیق تر...
ولی هنوز تو باطری بک اپ موندم...

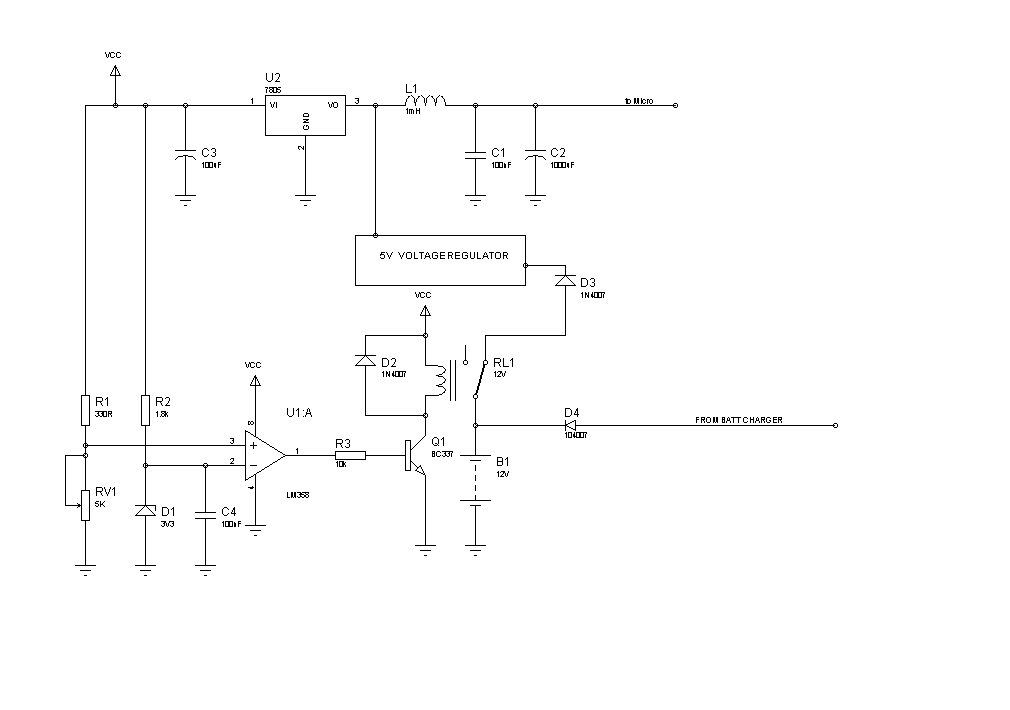

میتونی از این مدار استفاده کنی
چند تا نکته:
*با تو جه به ولتاژ vcc :
1-مقاومت های 330 اهم و پتانسیومتر 5 کیلو و مقاومت کنترل جریان زنر رو طراحی کن(اگه میخوای ولتاژ قبل از رگولاتور که میخوای باش رله رو سوییچ کنیو بده تا حساب کنم)
2-مقاومت بیس ترانزیستورو طراحی کن
3- رگولاتور ولتاژ خروجی باتریتو طراحی کن(استفاده کن)


*سعی نکن دیود خروجی شارژر به سمت باتریو عوض کنی.از عمد این دیودو
گذاشتم که جریان شارژ باتریتو محدود کنی تا عمر مفید باتریت بالا بره و سلولای باتریت به فنا نرن

*اون خازن خروجی رگولاتور (1000 میکرو فاراد) رو کمش نکن . چون خود این خازن با ظرفیت بالاش مثل یه ولتاژ بک آپ برای میکروت عمل میکنه

*خازن ورودی رگولاتور و زیاد نکن

*در حالت عادی رله چسبیده و سر باتری به کنتاکت نرمال اوپن رله وصله
[attachment=5356]
[attachment=5355]

سلام
منم توی پروژم باید نور لامپ را از نور خورشید تشخیص بدم.
از چه سنسورایی استفاده کردید؟و چه گونه ؟
