ولتمتر يكي از جدا نشدني ترين وسايل الكترونيك البته با توجه به انواع و اقسام موجود اون توي بازار شايد ساختنش خيلي هم به نظر لازم نياد ولي در بعضي از موارد مانند منابع تغذيه لازمه اين مدار از آي سي 7106 يا 7107 استفاده مي كنه كه اولي براي LCD‌ و دومي براي 7segment‌ استفاده مي شه

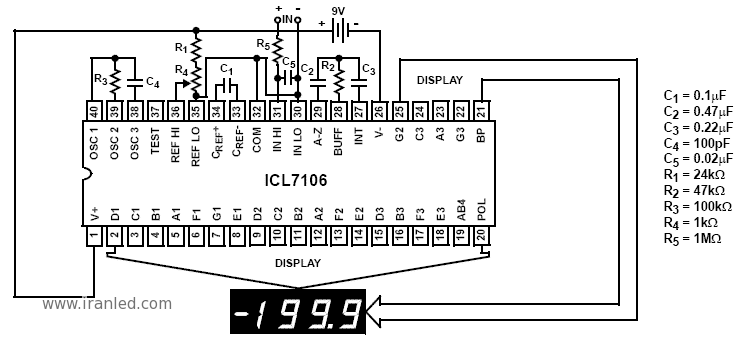

با تبديل كميت هاي ديگه مثل دما ، فشار و ... مي تونيم دما سنج فشار سنج و ... هم داشته باشيم نقشه زير مربوط به 7106 كه به LCD‌ وصل مي شه و با يك باتري 9 ولت كار مي كنه پايه هاي 2 تا 25 مر بوط به LCD‌ است و هموانطور كه مي دانيد مثلا D1 مربوط به قطعه D از عدد اول است در صفحه 8 كاتالوگ آي سي كه در زير مي توانيد آنرا دانلود كنيد نام اين قطعات را بر روي 7segment نوشته است بالا ترين قطعه a و سمت راست و بالا B  و در زير آن C و ... پايه 19 براي نمايش 1 روي 7segment آخر است و به پايه هاي B و C وصل مي شود (براي نمايش 1) پايه 20 هم براي نمايش علامت منفي در همان سون سگمنت استفاده مي شود
اگر از آي سي 7107 استفاده مي كنيد بايد ولتاژ رگوله شده 5 و 5- توليد كنيد كه مي توانيد از آي سي هاي 7805 و 7905 استفاده كنيد آي سي 7107 بيشتر براي منابع تغذيه و آي سي 7106 براي مئاراتي كه با باتري كار ميكنند مناسب است.


فایلها :
7106.zip 172.42KB

سلام به همگی من یک ولتمتر dc با میکرو درست کردم که خیلی دقیق کار میکنه ولی میخواستم اون ولتاژ ac رو هم اندازه بگیره .با یکسوساز وخازن جواب نداد کسی میتونه کمک کنه؟

چرا جواب میده من ساختم!
یه دیود پل رو مسقیم بده به ولتاژ ac از اونطرف یه خازن که ولتاژش مناسب باشه باظرفیت کم مثلا 1میکروفارادی رو به خروجی دیود های پل وصل کن
حالا هرچی ولتاژ به ورودی میدی ضبدر رادیکال 2 اون تو خروجی وجود داره
بعدشم با همون روش تقسیم مقاومتی میشه به میکرو وصلش کرد فقط اگه عملا میخوای کار کنی بگو که یه چیز هایی رو قبلا بهت بگم!
مثلا:توان مقاومت ها و......

دقت خوبی نداره یه مقاومت هم باید با خازن سری کنی تا خازن رو خالی کنه مثلا ۴.۷k
برای این کار باید از یکسو کننده ای آپ امپی استفاده کنی که دقت بالایی دارن اول ولتاژ رو کم کن با مقشم ولتاژ بعد بده به این آپ امپ ها

سلام ببخشید دوستان کسی مدار یکسو ساز دقیق که در عمل تست شد باشه داره؟

من می خوام یه ولت متر دیجیتالی تابلویی با avr درس کنم برای اینکه نویز نگیره باید چکار کنم

کسی نیست به ما کمک کنه

(۰۷-اردیبهشت-۱۳۹۴, ۲۳:۴۵:۰۹)alimogmov نوشته است: [ -> ]

ببخشید یه سوال
منفی 9 ولت یعنی این که تفاوت باید 18 باشه یا همون نه ولت....

(۱۲-اردیبهشت-۱۳۹۴, ۲۱:۲۲:۴۵)hadikh73 نوشته است: [ -> ]

(۰۷-اردیبهشت-۱۳۹۴, ۲۳:۴۵:۰۹)alimogmov نوشته است: [ -> ]

ببخشید یه سوال
منفی 9 ولت یعنی این که تفاوت باید 18 باشه یا همون نه ولت....

با این شکل , تراشه به تغذیه مثبت و منفی نیاز است.
ورودی 9 ولت منفی در خروجی 9 ولت مثبت است.
خروجی مدار همانند یکسوساز تمام موج است با افت ولتاژ در حد چند میکرو ولت.
در خروجی صفر و مثبت داریم.

ولتاژ خروجی هم پایه خروجی نسبت به زمین را می سنجد. زمین هم پایه مشترک بین دو تغذیه مثبت و منفی است.

بله بنده هم قبلا از اين مدار ب كرات استفاده كردم مدار خوش قلقي هست و ميشه همه جا ازش استفاه كرد،
اما تنها جايي ك خيلي اذيت كرد و تقريبا نتونستم جواب بگيرم اندازه گيري ولتاژ و جريان AC بود يا خيلي ريپل و پرش داشت يا با استفاده از خازن بزرگ تغييرات رو خيلي كند نشون ميداد.


اگه مشكل اندازه گيري ولتاژ Ac رو بشه ي جوري حل كرد مطمئنا خيلي راحت ميشه از ميكرو هم كمك گرفت،

ضمن اينكه خيلي از مولتي هاي تابلويي مدار ميكروكنترلي داره ؛اون هم AVR؛؛؛؛؛
