سلام
من دارم با سنسورmq-9 برای گاز منوکسید کربن کار می کنم
اما مشکلی که دارم این سنسور در مقابل این گاز مقدارش هیچ تغییری نمی کنه یه 4 تا 5 مقدارش بالا و پایین میاد که فکر کنم طبیعی هست و ربطی به گاز نداره (کنار لوله بخاری تست کردم)

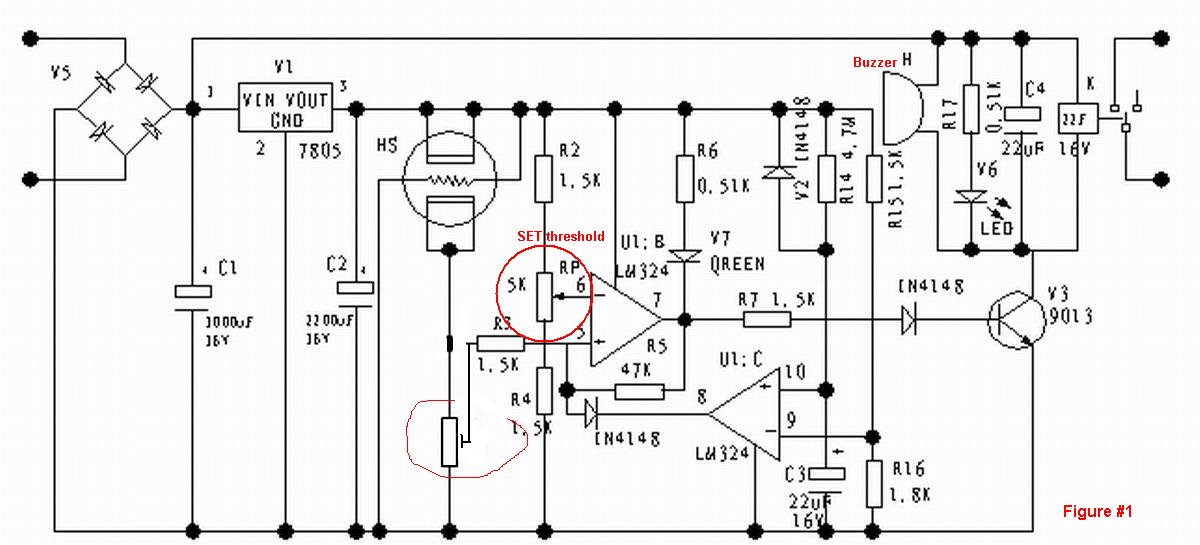

مدارش رو هم اینطوری بستم
سه پایه یه طرف سنسور را به هم و بعد به 5 ولت وصل کردم
پایه وسط اون طرف دیگه را به منفی و دو پایه دیگه رو به هم و با یه مقاومت 10 کیلو به منفی
خروجی رو مستقیم به میکرو
اگه مشکلی هست بهم بگید
ترجیحا با ولت متر تست کن و ببینید عوض میشه یا نه !
شاید ایراد از میکروت باشه !!!
میکرو سالمه چونیه سنسور دما هم باهاش داره کار میکنه
دیتاشیت کامل رو کسی نداره این سه صفحه ای مزخرفه
مطمئنید سنسورتون سالمه؟؟؟
به نظر من مدار را مجدد ببندید شاید یه ایراد کوچیک دارید!
عددبی که نشون میده بین 523 تا 470 در حالت عادی
اگه کسی با این سنسور کار کرده بگه درسته یا نه
هیچکدوم از این لینکا باز نمیشه...لطف کنید اصلاح کنید
سلام
مقاومت رو بین 1 تا 1.5 کیلو قرار بده درست میشه.
با سلام: همه کسانی که میگن مقاومت بار رو کم یا زیاد کنید نمیدونم میکروتون مشکل دار ه سنسور خرابه اینها نشون میده که اصلا با این سنسور کار نکردن و فقط میخوان یه نظری بدن. آقا حرف شما کاملا درسته من هم از این سنسور گرفته ام تمام جزئیات دیتا شیت رو هم میدونم ولی خودم هم باهاش مشکل دارم در اصل باید بدونید گازهای مختلف در ولتاژهای حرارتی مختلفی سنس میشن گاز منواکسید کربن با ولتاژ 1.4 ولت سنس میشه اگه شما به دیتا شیت سنسور نگاه کنید یه VH دارید یه VL و طبق دیتا شیت شما در اصل باید به مدت 60 ثانیه به هیتر ولتاژ4.8 ولت بدید به مدت 90 ثانیه ولتاژ 1.4 ولت من خودم این ولتاژ را با PWM میکرو ساختم و با یه بافر آن را به دو سر هیتر اعمال کردم این هیتر با ولتاژ 4.8 ولت حدود 160MA جریان میکشه مقاومت 10 کیلو را هم قرار دادم در اصل زمانی که ولتااز 4.8 به1.4 میرسه خروجی از حدود 500MV به تدریج افزایش پیدا میکنه زمانی که 60ثانیه دوم سپری میشه در پایان 30 ثانیه آخر بیشترین سنس منواکسید کربن رخ میده من این کار را انجام دادم و به مدت یک ساعت هم دستگاه کار کرد بعد لوله بخاری رو تو اتاق خواب درآوردم بعد از یک ساعت تنها چیزی که متوجه شدم این بود که در ثانیه های آخر 1.4V با تغییر به 4.8V به جای اینکه ولتاژ خروجی کم بشه یه دفعه از 2V به 2.7V میرسید و مجددا ولتاژ شروع به کم شدن میکرد بعد از چند بار تست کردن متوجه شدم که عکس العملی به منواکسید کربن نشون نداده دیگه هیچ سایت و هیچ دیتا شیتی نیست که مطالعه نکرده باشم ولی هنوز هم نفهمیدم چه کار کنم هیچ کسی هم نتونسته کمکم کنه تنها کاری که انجام نداده ام این بوده که طبق دیتا شیت 48 ساعت زمان PREHEAT داره که من یک ساعت بیشتر تحمل نکردم اینها را گفتم تا متوجه بشی من خیلی رو این سنسور وقت گذاشتم و به نتیجه نرسیدم خواهش میکنم اگر شما یا هر کسی چیزی فهمید راهنمایی کنه چون دستگاه من شاید یه روز جون یه نفر را نجات بده. با تشکر فراوان از همه کاربران
