سلام خدمت همه مهندسان عزیز . من یک پاور نیمه سوخته دارم که بعد از عیب یابیش متوجه شدم دیودهای یکسو کنندش بدلیل نشتی دچارمشکل شده نتیجتا هر 4 تا شون رو تعویض کردم . که بعد از اتصال کوتاه کردن دو سیم سبز و مشکی بهمدیگه پاور بمدت یک ثانیه فعال شده و بعد از اون دیگه هر کاری کردم نتونستم بکارش بندازم . پس از کمی تحقیق متوجه شدم که یکی از ترانزیستوراشم سوخته که البته شمارشم c4106 هستش که فکر نکنم تو بازار هم موجود باشه خواستم بدونم بنظر شما بجای این ترانزیستور از چه شماره ای استفاده کنم بهتره تا بتونم پاورم و درست کنم با تشکر فراوان .

سلام

نام اصلی این ترانزیستور به احتمال قوی 2SC4106 هستش که یک ترانزیستور منفی با قدرت بالا هستش

مشابه این ترانزیستور اینا هستند:

MJE13006 - 2SC3170 - 2SC4055

که در بین اینها MJE13006 در بیشتر پاورها به کار برده میشه و در بازار هم براحتی پیدا میشه

در ضمن سعی کنید نام تاپیک را مرتبط با موضوع انتخاب کنید ... نام این تاپیک بزودی تغییر خواهد کرد!!

-----------------------------------------------------
در برابر حق فروتنی کن تا عاقلترین مردها باشی

سلامی مجدد خدمت دوستان گرامی ممنونم از جوابتون خیلی کامل بود پاورم الان کار میکنه و تو خروجیهاش همه ولتاژها درسته فقط ولتاژ 12 ولت نمیدونم چرا تا 10.2 ولت رو نشون میده و حس میکنم مدار اون آمپر لازمه رو نداره نوع پاورمم گریین هستش و تو خروجی پاورم 12 ولت رو زده 13 آمپر که من باهاش حتی 1آمپرم نمیتونم بکشم بنظر شما مشکلم از کدوم قسمت مدار میباشه . لازم بذکر که یه آی سی هم تو قسمت مدار بنام s494p موجوده و نمیدونم که مشکل میتونه از این باشه یا نه . در هر صورت گفتم اول باشما یه مشورتی بکنم بعد برو سر وقت اون آی سی . باتشکر وسپاس فراوان .

سلام

این دیتاشیت آی سی s494p هستش ... یه نگاهی بهش بنداز:

[attachment=5952]




خازنها رو هم بررسی کن ببین مشکلی نداشته باشن!!

البته 13 آمپر که میگین فکر نمی کنم در این حد قدرت آمپر خروجی داشته باشه ها!!

-----------------------------------------------------
نخستین نیکی به دیگران , روی باز و خندان است

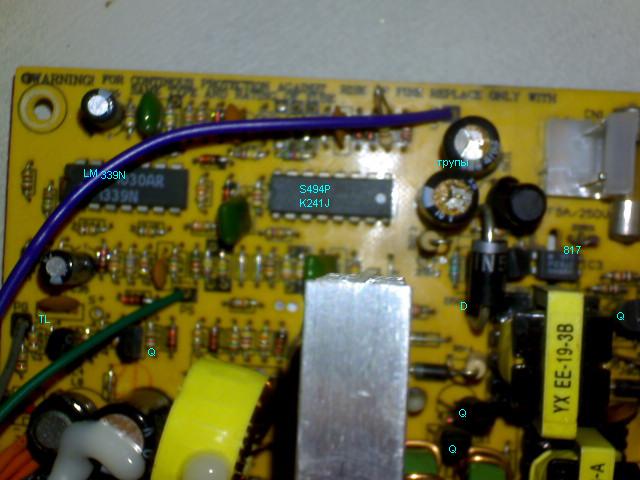

ممنونم از پاسختون خیلی کامل بود اینم دو تا عکس از پاورم که واستون میذارم که البته واسه من اون آی سی lm339 رو نداره .و در مورد 13 آمپرش درسته شاید اغراغ باشه ولی فکر میکنم 5 آمپرو دیگه باید بده درسته . با تشکر .
http://www.pic.iran-forum.ir/images/w21i...0e2ugz.jpg
http://www.pic.iran-forum.ir/images/ubq5...7yojcw.jpg

سلام
پاورتون چه ولتاژ های خروجی رو داره؟
-5
+5
-12
+12
3.3
؟
پایه تغذیه آی سی 494 رو بگیر ببین چند ولته
آی سی 494 آی سی کنترلر اصلیشه ا اسمش tl494 یا ka494 یا ...

از شکل ظاهری خازن ها هم میشه فهمید سالمن یا نه
یه خازن استند بای هست نزدیک آی سی 494 هست ولتاژش باید 5 باشه و روشم نوشته 16 ولت
فکر کنم 100 میکرو فاراده
اونو ببین سالمه یا نه
خازن های خروجی رو چک کن ببین سالمن یا نه؟

سلام اسم آی سی دقیقا اینه (s494p)
شکل ضاهری خازنها رو هم نگاه کردم تقریبا مشکلی ندارن . ولتاژ پایه تغذیشم اگه اشتباه نکنم شماره 12 است که ولتاژ ورودیش 22.5 ولت رو نشون میده . اینم یه عکس کلی از ولتاژ خروجی پاورم
http://www.pic.iran-forum.ir/images/4r0i...wgvdo9.jpg

سلام دوستان من آی سی رو با یه آی سی دیگه که البته تو یه پاور دیگه بود والبته اون پاورم دچار مشکل شده بود برداشتم و رو این پاور تستش کردم که بازم همون مشکل رو دارم یعنی ولتاژ 12 ولت رو بهم نمیده ولی سایر ولتاژهاش درسته . ضمنا هنگام تست ولتاژ آیسی ها وقتی داشتم از پایه های 1 و 2 آی سی تست میگرفتم یدفعه متوجه شدم که به محض زدن سیم مثب اهم مترم به پایه های 1و 2 صدای جز جز از پاور در میاد انگار داره قسمتی ذوب میشه نمیدونم دقیقا کدوم قسمتشه ولی هر چیه این قسمتشه . http://www.pic.iran-forum.ir/images/fjsz...c1gt3t.jpg

دیود هاش رو عوض کردی؟
خازن های الکترولیتی 12 ولت خروجیشو چی؟بعد از سلف های چنبره ای؟
این قسمتی هم که نشون دادین میشه دیود هاش

ممنونم از راهنماییهاتون خیلی بدردم خورد باتعویض دیود تو این قسمتی که نشونتون دادم مشکلم بر طرف گردید . و پاورم داره عالی کار میکنه باتشکرو سپاس فراوان از شما .
