سلام من می خوام یک سنسور که نسبت آب به اسید رو به من بده بسازم و می خوام خیلی ارزون در بیاد
توی تاپیک ها پی گیری میکردم دیدیم که این سنسور رو 95 هزار تومان می فروشند. میخواستم ببینم کسی قیمت پایین تر از این سنسور رو سراغ داره؟
حالا اگه بخوام خودم این سنسور رو در حد خیلی ساده و ابتدایی بسازم به نظر دوستان شدنی هست ؟
و باید برای شروع چی کار کنم؟
بازهم خونده بودم که توسط دوتا فلز حساس میشه این کار رو انجام داد.
قطعه اي با نام الکترومتر، داراي الکترود در حباب شيشه اي،
با قرار دادن در اسيد، ولتاژ کوچکي توليد مي کند، چون دو الکترود بدون اتصال دارد، مقدار مقاومت در حد چند صد گيگا اهم خواهد داشت.
با آپ امپ هاي ماسفت و تکنيک مناسب، براي آن قابليت تقويت و اندازه گيري را ايجاد ميکنند. electrometer
کسی اطلاعات بیشتری از این سنسور داره که بتونه بهم کمک کنه؟
من فقط می خوام بدونم درصد اسید نسبت به آب خالص جقدر هست ؟؟؟

اگه خودت بخوای بسازی شاید دقیق نباشه
اما با همون روش که تو علوم دوران راهنمایی خوندیم احتمالا بشه همون که 2 تا فلز می کردیم داخل لیمو!! خودت هم که اشاره کردی

با یه میله مسی و یه میله آهنی میشه
نباید زیاد سخت باشه !!

سنسور رو می خوای بسازی یا دستگاهی که سنسور رو می سازه؟
سنسورها ساختش سخته تقریباهمون روش ولی فلز باید چیزی باشه که توی اسید و باز قوی هم اتفاقی براش نیفته
بعد یه رفرنس هم دارن اگه اشتباه نکنم یه ماده با PH7 مثلا کنارش هست در واقع ۲ تا پیل ساخته می شه یکی یا ماده در حال آزمایش یکی هم یا اون محلول استاندارد این ۲تا رو باهم سری می کنن تا ۲ تا ولتاژ از هم کم بشه و بعد عدد رو شما می تونی بخونی
برای خوندن هم یه آپ آمپ با امپیدانس ورودی بالا می خواد اگه اشتباه نکنم CA3310

سلام دوست عزيز
وقتي جسمي در مايعي شناور شود نيروي جاذبه وارد بر جرم حجم مايعي كه جابجا مي شود با نيروي جاذبه وارد بر جرم جسم برابر است ( اصل ارشميدس )

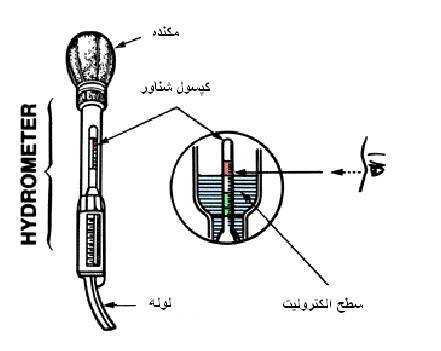

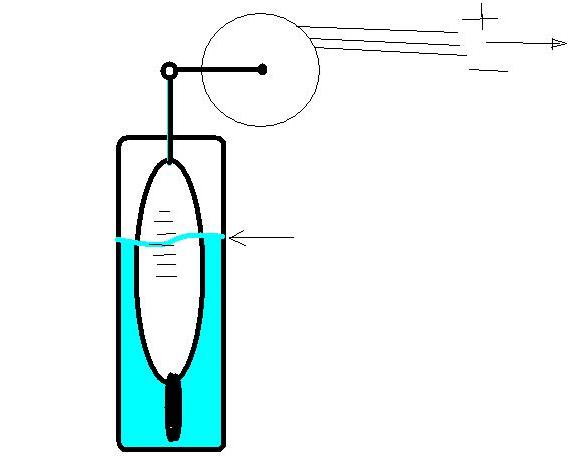

با توجه به اينكه مي دانيم دانسيته آب 1000 گرم بر ليتر است و دانسيته اسيد يا هر محلول ديگر مثل شربت متفاوت از آب هست مي تونيم از مكانيزم هيدرومترها استفاده كنيم و تغييرات ارتفاع شناور را بسنجيم
در ابتدا سيستم را با آب خالص و سپس با اسيد خالص اندازه بگير ( min و max ) بعد ميتوني ولتاژ خروجي را با adc مقياسبندي كني
در ضمن اگر قصد پروژه آموزشي نداري مي توني هيدرومترهاي ديجيتال را از بازار بخري
موفق تر از قبل باشي
[attachment=6572] [attachment=6573]

سلام
من میخواستم خود سنسور رو بسازم. برای یه پروژه به این سنسور نیاز داشتم. قیمتش بالا بود.ولی بعد به این نتیجه رسیدم ساختش زیاد هم کم خرج نیست. این روش دو تا فلزی که گفتید قبلا تا حدی روش کار کردم. خیلی سخته. دقتش هم در حد سنسورای تو بازار نیست.
به گذاشتن یه کاغذ ترنسل و یه سنسور تشخیص رنگ هم فکر کردم که بازم اونقدرا به صرفه نیست.
هدف اصلیم ساخت این سنسور نبود. دنبال روشی بودم که هزینه ی پروژم رو پایین بیارم. که به این نتیجه رسیدم خریدن سنسور بهتر از ساختشه!!!!
ایده ی rdscience خیلی جالب بود. بهش فکر نکرده بودم. ممنونم

ایده ی rdscience فکر کنم اشتباه فقط برای ترکیب دو ماده مشخص قابل استفادست

(۱۵-تير-۱۳۹۰, ۰۹:۳۷:۰۵)ha_60 نوشته است: [ -> ]ایده ی rdscience فکر کنم اشتباه فقط برای ترکیب دو ماده مشخص قابل استفادست

آقا هادي سلام
حرفت درسته ! فقط براي دو ماده مشخص كاليبره ميشه و اگه بخوايم جنس محلولمان را تعويض كنيم بايد كاليبره دستگاه را تغيير دهيم ، ولي اگه دو ماده محلول مشخص خاص را ابتدا كاليبره كنيم ، سپس مي تونيم دقيقا درصد اختلاط را مشخص كنيم . اين موضوع كاملا تو آزمايشگاه هاي هيدروليك تست ميشه
سرزنده باشيد

تو کاربردی که من لازم داشتم هم مواد ثابت و مشخصی استفاده میشن. میشد از ایده ی rdscience استفاده کرد.ولی آسون نیست و زمان می بره .

منم یه ph مترنیاز داشتم هرچی فکر کردم دیدم راحت تر اینه که یه لیوان آب رو ببرم بدم یکی تست کنه
