سلام
دوستان طرح های روی برد مدارچاپی رو با چه روشهایی میشه زد؟
مثل زیر مدار(مسیر سیم ها)، میشه با اتو چاپ کرد؟

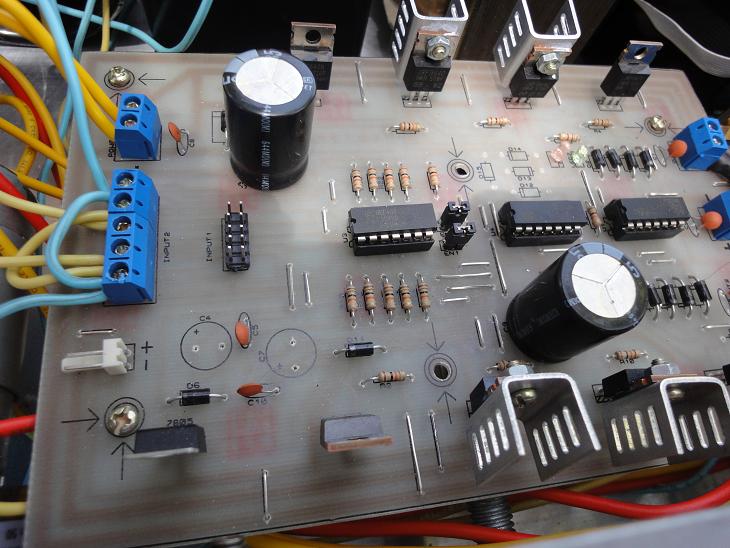

این مداری که علی خان (t3r!p) کار کردند، با اتو چاپ شده؟
[
attachment=8338]
تو فروم گشتم، چیزی پیدا نکردم!
ممنون میشم یه توضیح جامع بدید.
(۰۵-دى-۱۳۹۱, ۲۱:۳۲:۵۷)r0b0 نوشته است: [ -> ]سلام
دوستان طرح های روی برد مدارچاپی رو با چه روشهایی میشه زد؟
مثل زیر مدار(مسیر سیم ها)، میشه با اتو چاپ کرد؟
این مداری که علی خان (t3r!p) کار کردند، با اتو چاپ شده؟
تو فروم گشتم، چیزی پیدا نکردم!
ممنون میشم یه توضیح جامع بدید.
من مدارم با پروتئوس می کشم بعدش روی کاغذ گلاسه چاپ می کنم و یک دستمال کاغذی روی فیبرم می ذارم و با اتو فیبر داغ می کنم بعدش دستمال برمی دارم نقشه رو روی فیبرم می ذارم و یه دستمال کاغذی روی نقشه میزارم و با اتو روش می کشم تا کاغذ زرد بشه وقتی تمام کاغذ زرد بشه یعنی چاپ شده اتو بر می دارم و فیبر میندازم توی آب یه نیم ساعتی که گذشت کاغذ خودش کنده میشه و جوهر ها می مونن بعدش تکه های کاغذی که می مونن با دست یا خلال دندون می کنم و فیبر میندازم توی اسید و....
اگر دستمال نذاری اتو سیاه میشه
ممنون هادی جان
پس دقیقا مشابه چاپ طرح زیر مداره
فقط من هیچ موقع تو اسید نمیندازم، واسه چی این کارو می کنی؟
(۰۵-دى-۱۳۹۱, ۲۲:۴۱:۲۵)r0b0 نوشته است: [ -> ]ممنون هادی جان
پس دقیقا مشابه چاپ طرح زیر مداره
فقط من هیچ موقع تو اسید نمیندازم، واسه چی این کارو می کنی؟
یعنی چه جوری برد رو در میاری و مس های اضافه رو میگیری؟
(۰۵-دى-۱۳۹۱, ۲۲:۴۹:۰۹)behzady نوشته است: [ -> ] (۰۵-دى-۱۳۹۱, ۲۲:۴۱:۲۵)r0b0 نوشته است: [ -> ]ممنون هادی جان
پس دقیقا مشابه چاپ طرح زیر مداره
فقط من هیچ موقع تو اسید نمیندازم، واسه چی این کارو می کنی؟
یعنی چه جوری برد رو در میاری و مس های اضافه رو میگیری؟
نه منم از اسید مدار چاپی استفاده می کنم.
فقط دیدم که برد رو تو یه مایع دیگه میندازن(اسید مدار چاپی رو نمی گم)، خواستم بدونم اون مایع همون اسیدیه که شما واسه چاپ طرح روی برد استفاده می کنید؟
یعنی شما طرح روی برد رو هم با همون اسید مدارچاپی چاپ می کنید؟
(۰۵-دى-۱۳۹۱, ۲۳:۰۹:۲۷)r0b0 نوشته است: [ -> ] (۰۵-دى-۱۳۹۱, ۲۲:۴۹:۰۹)behzady نوشته است: [ -> ] (۰۵-دى-۱۳۹۱, ۲۲:۴۱:۲۵)r0b0 نوشته است: [ -> ]ممنون هادی جان
پس دقیقا مشابه چاپ طرح زیر مداره
فقط من هیچ موقع تو اسید نمیندازم، واسه چی این کارو می کنی؟
یعنی چه جوری برد رو در میاری و مس های اضافه رو میگیری؟
نه منم از اسید مدار چاپی استفاده می کنم.
فقط دیدم که برد رو تو یه مایع دیگه میندازن(اسید مدار چاپی رو نمی گم)، خواستم بدونم اون مایع همون اسیدیه که شما استفاده می کنید؟
یعنی شما طرح روی برد رو هم با همون اسید مدارچاپی چاپ می کنید؟
تو چاپ با لامینت از مواد دیگه هم استفاده میکنن
دوستان نگفتید این اسیدی که واسه چاپ طرح روی برد استفاده می کنید، همون اسید مدارچاپیه؟
با اسید طرح روی چاپ از بین نمیره؟
وقتي از اتو استفاده مي كني تونر روي مس مي چسبه ، اسيد تونر رو نمي خورهه ،اما مس رو چرا .
در نتيجه طرح مورد نظرت در مي ياد.
اسيد هم پر كلردوفر هست يا همون اسيد مدار چاپي ( البته براي فيبر استخواني توصيه شدهه ! )
اسيدهاي ديگه و مخلفات ديگه هم هستن ، اما خودم با هموني كه اسمش رو گفتم كار كردم.
موفق باشي.
نه مرتضی خان من مشکلم چاپ طرح زیر مدار چاپی(قسمتی که مس داره)نیست
چاپ برد که کار همیشگیمه، فقط خواستم بدونم طرح روی مدار(یعنی طرح قطعات) رو چطور رو بالای برد(قسمتی که مس نداره) چاپ می کنند؟
از دوستان(هادی) اشاره کرد که با همون کار اتو هم میشه ولی گفتن آخر برد رو میندازند تو اسید؛
منم سوالم اینه که
این اسید همون اسید پر كلردوفر هستش؟
چه دلیلی داره که طرح قطعات رو با اسید پركلردوفر چاپ کنیم، وقتی مسی در کار نیست
در کل میخوام بدونم علی خان (t3r!p) چطور طرح روی برد(اون عکسی که تو پست اول گذاشتم) رو زدن؟
توضیحی که من دادم مربوط به قسمت مسی بود
(یکم توضیحاتت گنگ بود
)
روی فیبر من هنوز چاپ نکردم ولی فکر کنم مثل همون روش چاپ زیر فیبره
آهان ... !
آره ديگه ، يه flip horizantal مي كني و رو كاغذ پرينت مي گيري ، مي ذاري روي فيبر ( قسمتي كه مسي نيست
)
بعد اتو مي زني و طرح جاي قطعات روي فيبر چاپ مي شه ...
اسيد كاري و ... هم ندارهه ...
موفق باشي.
