سلام بر همه
خوبین؟
من موتور پله ای رو با نرم افزار labview راه اندازی کردم حالا میخوام اون رو با پروتئوس هم شبیه سازی کنم ولی نمیدونم چجوری؟

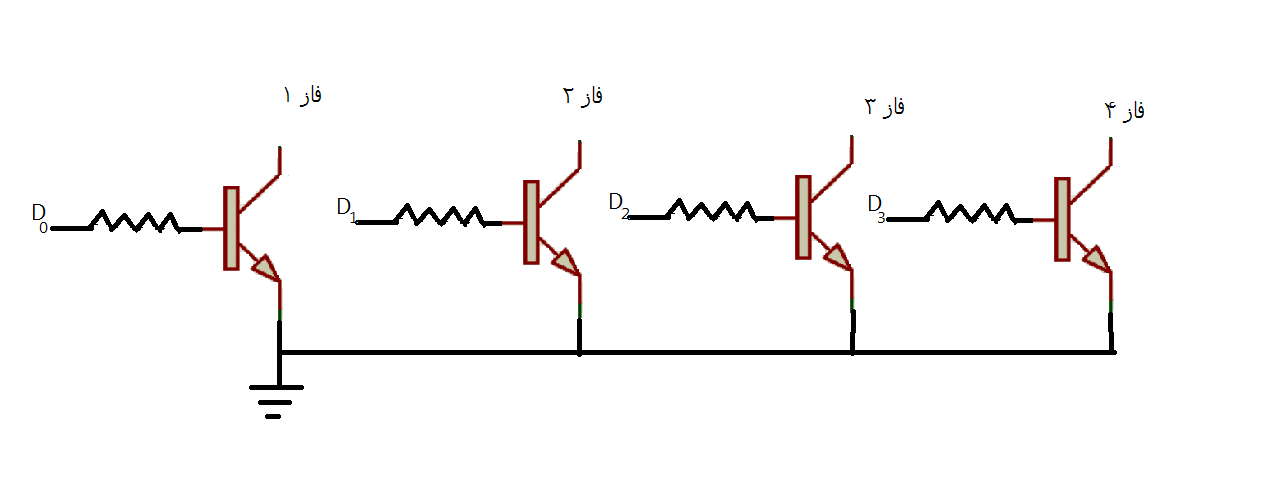

مداری که بستم و با labview کار کرد شکل زیر هست
[attachment=8842]
که فاز ها به موتور وصل میشه و ترانزیستورها هم 2n2222 هستند و مقاومت ها هم یک کیلواهم
d0 تا d3 هم ورودی دودویی هست که وقتی معادل 1،2،4 و 8 بشه یک فاز موتور میچرخه(تحریک تمام پله)
میشه خواهشا در شبیه سازیش کمکم کنید؟
