سلام

جای یه همچین تاپیکی در سایت خالی بود ..

اینجا هر کسی هر ایده و خلاقیتی که داره میتونه به اشتراک بذاره

منم به ترتیب چند تا آموزش ساده میذارم ..

-----------------------------------------------------------------------------------------------------------------------------------------------
هر گونه سوال یا پیشنهاد و انتقادی در مورد آموزشهای این تاپیک داشتین لطفا در این لینک مطرح نمایین .. بنابراین اینجا قفل میشود
-----------------------------------------------------------------------------------------------------------------------------------------------

آموزش ساخت پایه ساده برای هویه با کمترین هزینه

وسایل مورد نیاز:

1 - ورق گالوانیزه نازک و یا حتی میتونین ورق حلبی هم استفاده نمایین

[attachment=10121]

2 - قیچی مخصوص ورق بُری .. این قیچی ها انواع مختلفی مثل راست بر و چپ بر و .. دارن .. اگه دسترسی نداشتین میتونین با یک قیچی معمولی هم اینکار رو انجام بدین

[attachment=10122]

--------------------------------------------------

مراحل ساخت:

اول ورق رو به اندازه دلخواه برش میدین و سپس از وسطش یک خط با ماژیک می کشین

[attachment=10123]

بعدش توسط یک وسیله صافی مثل تکه چوب این ورق رو از روی همون خطی که کشیدین خم می کنین

[attachment=10124]

[attachment=10125]

بعد از اینکه خم کردین میایین و از وسط محل خم شده با ماژیک یه شکل دلخواه برای قرار گیری هویه رسم می کنین

[attachment=10126]

بعد توسط قیچی محل مورد نظر رو بُرش میدین

[attachment=10127]

[attachment=10128]

و دیگه تمومه (فقط اگه خواستین میتونین گوشه ها و .. ورق رو به هر شکلی که دوست داشتین بُرشش بدین)

[attachment=10129]

[attachment=10134]

[attachment=10120]

[attachment=10135]

البته میتونین کمی پیچیده ترش رو هم بسازین .. مثلا محلی هم برای قرار گرفتن اسفنج نسوز کنارش ایجاد کنین ..

[attachment=10136]

سلام

همونطور که میدونین دودهایی که از طریق لحیم کاری با هویه و سیم لحیم ایجاد میشن خیلی سمی و خطرناک هستن و می تونن در دراز مدت باعث ناراحتی های دستگاه تنفس و حتی بیماریهای خطرناکی مثل سرطان ریه شوند!!

برای از بین بردن و یا لااقل به حداقل رساندن اثرات زیانبار این دود راه ها و دستگاه های مختلفی وجود داره ..

امروز می خوام ساده ترین و در عین حال مفیدترین روش رو بهتون آموزش بدم .

-----------------------------------------------------------------------------------------------------------------------------------------------
هر گونه سوال یا پیشنهاد و انتقادی در مورد آموزشهای این تاپیک داشتین لطفا در این لینک مطرح نمایین .. بنابراین اینجا قفل میشود
-----------------------------------------------------------------------------------------------------------------------------------------------

روشی ساده برای ازبین بردن دودهای سمی ناشی از لحیم کاری

وسایل لازم:

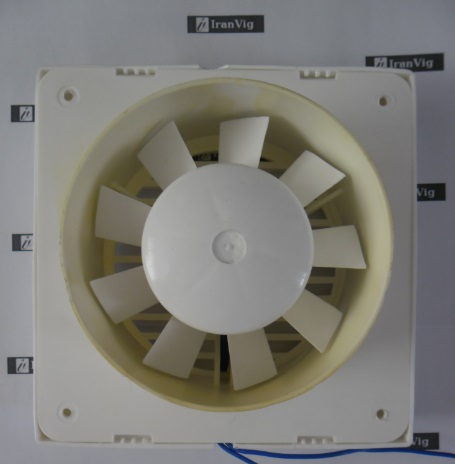

1 - فن هواکش در ابعاد معمولی

[attachment=10240]

2 - فیلتر هوا (میتونین از لوازم جاروبرقی فروشی تهیه کنین)

[attachment=10241]

مراحل کار:

اگه پشت این هواکش ها رو دیده باشین حالت گرد داره

[attachment=10242]

ما میاییم و متناسب با دهانه هواکشمون مقداری از فیلتری که داریم رو می بُریم

[attachment=10243]

این هواکش ها خودشون یک حلقه ای دارن که مخصوص دهانه خودشون هستش

[attachment=10244]

بعدش همون فیلتری رو که بریدین رو میارین و روی دهانه هواکش میذارین و بعد حلقه رو روی اون محکم می کنین

[attachment=10245]

[attachment=10246]

[attachment=10247]

نکته:

این فیلتر باید همیشه مرطوب باشه تا بهتر بتونه مواد سمی رو به خودش جذب کنه!!

برای اینکه عمل فیلترینگ دود به خوبی صورت بگیره بهتره که فیلتر رو قبل از اینکه در دهانه هواکش جاسازی کنین اونو با آب بشورین و بعد از آبگیری روی دهانه بذارین ..

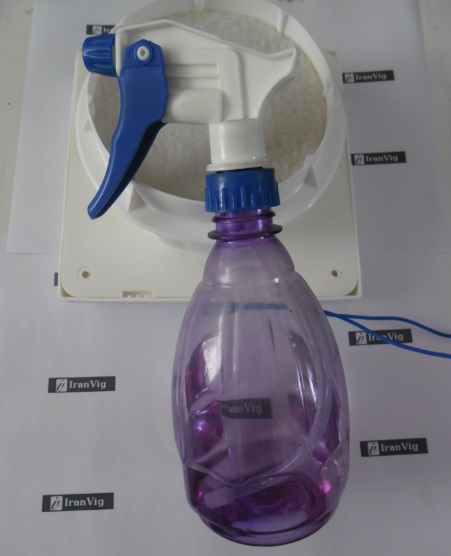

در حین انجام لحیم کاری هم اگه خواستین میتونین با آبفشان روش کمی آب بپاشین تا مرطوب بمونه

[attachment=10248]

نکات اضافی:

برای احتیاط بیشتر حتی میتونین از دولایه فیلتر استفاده نمایین ..

شما حتی میتونین دهانه این هواکش رو بوسیله لوله بخاری ( از نوع فنری آلومینیومی) و یا حتی لوله های فنری پلاستیکی مثل لوله هود و .. به جابخاری و یا به پنجره وصل کنین تا هوا کلا به بیرون از اتاق منتقل بشه!!

[attachment=10251]

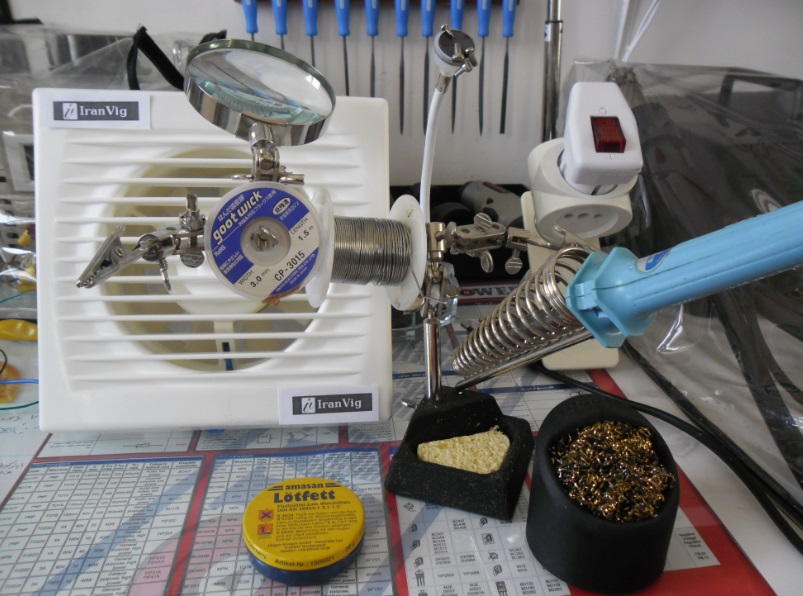

و بالاخره پایان کار

[attachment=10249]

[attachment=10239]

اینم فیلمی از نحوه کار هواکش دود لحیم کاری :

سلام

سیم مخصوص برد بورد (البته برد بُرد هم نوشته میشه) یکی از ضروری ترین وسایل مورد نیاز در بین افرادی که الکترونیک کار میکنند هستش ..

حتی میشه گفت بعد از هویه و برد بورد رتبه سوم رو در بین لوازم ضروری الکترونیک داره Rolleyes

امروز میخوام بصورت خیلی ساده آموزش درست کردن این وسیله رو براتون بذارم Wink

-----------------------------------------------------------------------------------------------------------------------------------------------
هر گونه سوال یا پیشنهاد و انتقادی در مورد آموزشهای این تاپیک داشتین لطفا در این لینک مطرح نمایین .. بنابراین اینجا قفل میشود
-----------------------------------------------------------------------------------------------------------------------------------------------

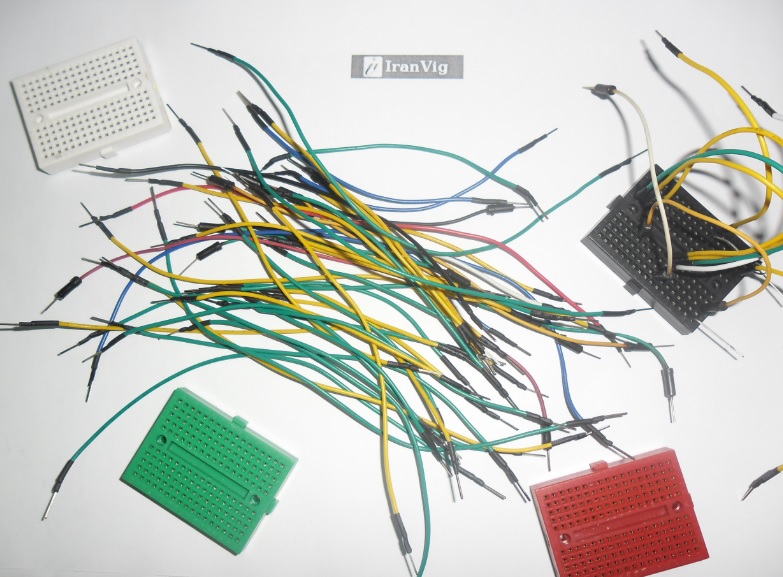

آموزش ساخت سیم مخصوص برد بورد

[attachment=11498]

ابتدا وسایل لازم :

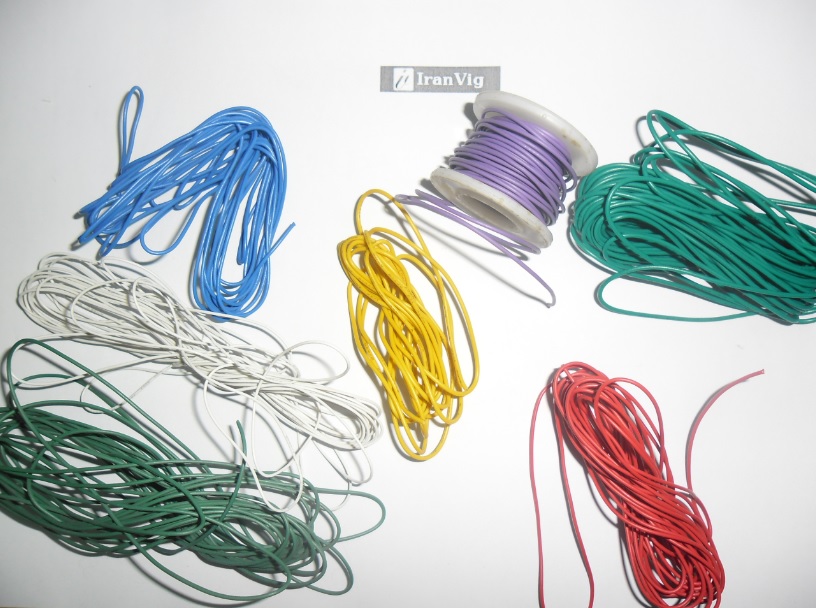

* سیم رشته ای نازک (بهتره حتما رشته ای باشه .. چون مفتولی بدرد اینکار نمیخوره)!!

[attachment=11490]

* پین هدر نری :

[attachment=11491]

* وارنیش سایز یک :

[attachment=11492]

و اما دستور کار :

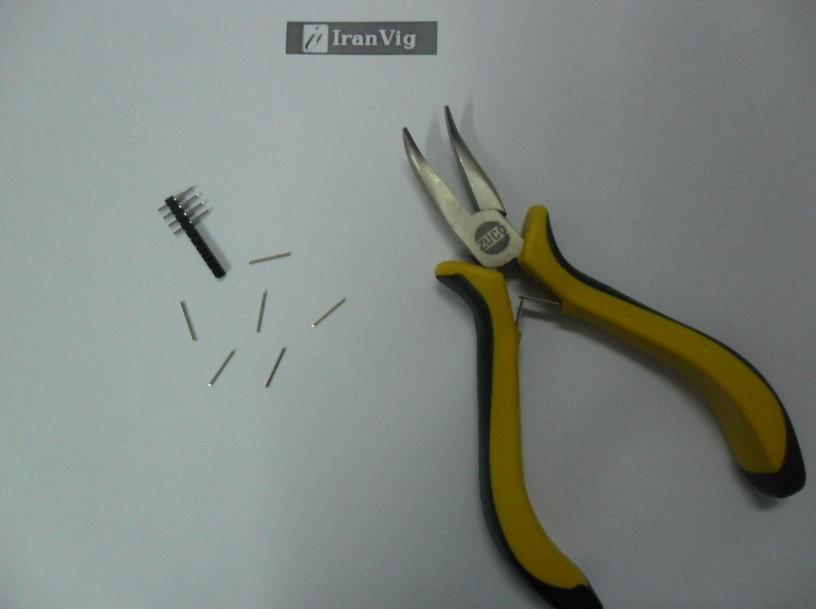

ابتدا توسط یک انبری پایه های پین هدر رو در میاریم :

[attachment=11493]

سپس دو سر سیممون رو به اندازه تقریبی 3 میلیمتر توسط سیم لخت کن لخت می کنیم :

[attachment=11494]

بدنبال اینکار وارنیشمون رو هم به اندازه تقریبی 1 سانتیمتر به تعداد مورد نیاز می بریم :

[attachment=11495]

بعدش پایه های جدا شده از پین هدر رو بصورت تمیز و با لحیم کم به سیممون لحیم می کنیم :

[attachment=11496]

و در آخرین گام وارنیشها رو به محل مناسب لحیم شده مابین سیم و پایه پین هدر هدایت کرده و توسط فندک کمی حرارت می دهیم تا خوب در جایش محکم شود :

[attachment=11497]

سلام

حتماََ دیدین یه سری اره های عمود بُری وجود داره که کار بُرش انواع فلز و چوب و پلاستیک و .. رو براحتی انجام میده

اما اشکالشون اینه که گرون هستن Biggrin

من در اینجا یه روش ساده و ارزانی براتون معرفی می کنم که نیاز شما رو به اره برقی برطرف میکنه

-----------------------------------------------------------------------------------------------------------------------------------------------
هر گونه سوال یا پیشنهاد و انتقادی در مورد آموزشهای این تاپیک داشتین لطفا در این لینک مطرح نمایین .. بنابراین اینجا قفل میشود
-----------------------------------------------------------------------------------------------------------------------------------------------

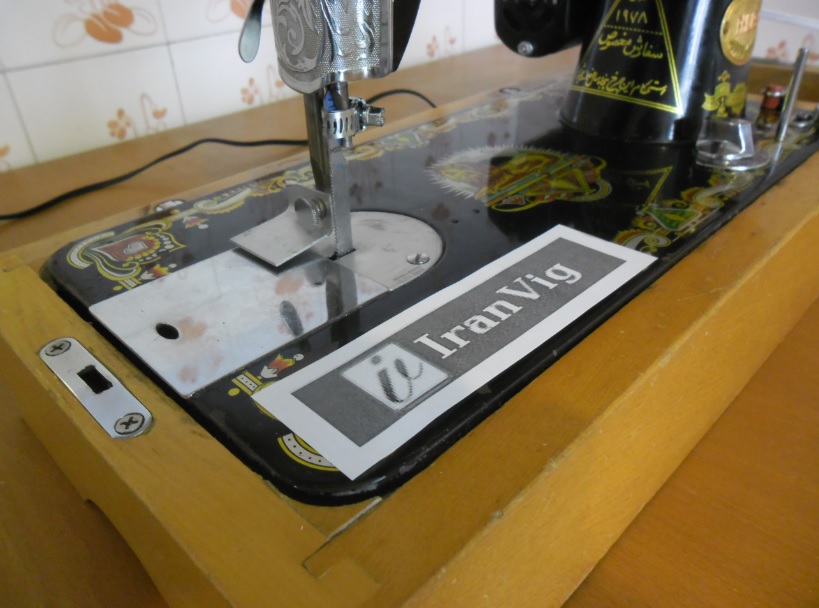

آموزش تبدیل چرخ خیاطی به ارّه برقی عمود بُر

[attachment=12556]

برای شروع به یدونه چرخ خیاطی برقی قدیمی و یا جدید نیاز دارین .. بهتره از چرخ های دست دوم استفاده کنین

[attachment=12557]

البته چرخ من از اولش برقی نبوده و بعداََ یه موتور و تسمه گذاشتیم روش و برقی شد :

[attachment=12558]

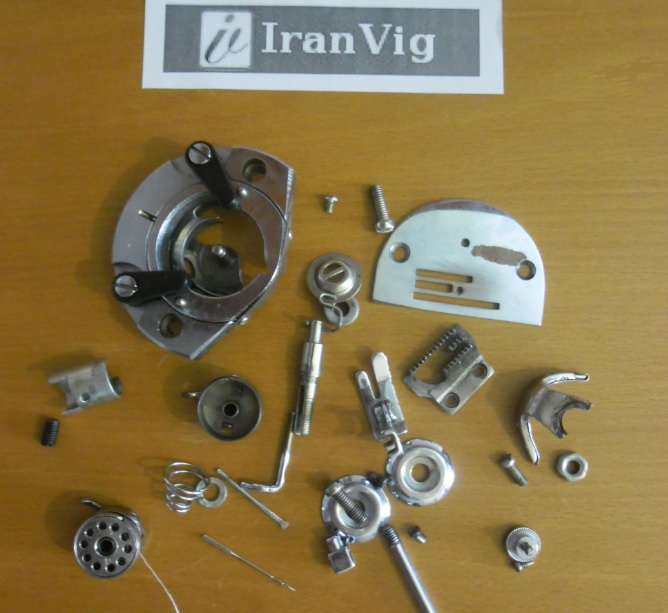

در اولین مرحله باید یه سری قطعات رو که بهش نیازی نداریم از چرخمون جدا کنیم {البته این قطعات ممکنه در هر چرخی متفاوت باشه!!} :

[attachment=12559]

قطعاتی که بهش نیاز داریم :

1 - تیغه اره های مناسب و کوچیک که در هر نوعی مخصوص برش فلزات و چوب و .. وجود دارند :

[attachment=12561]

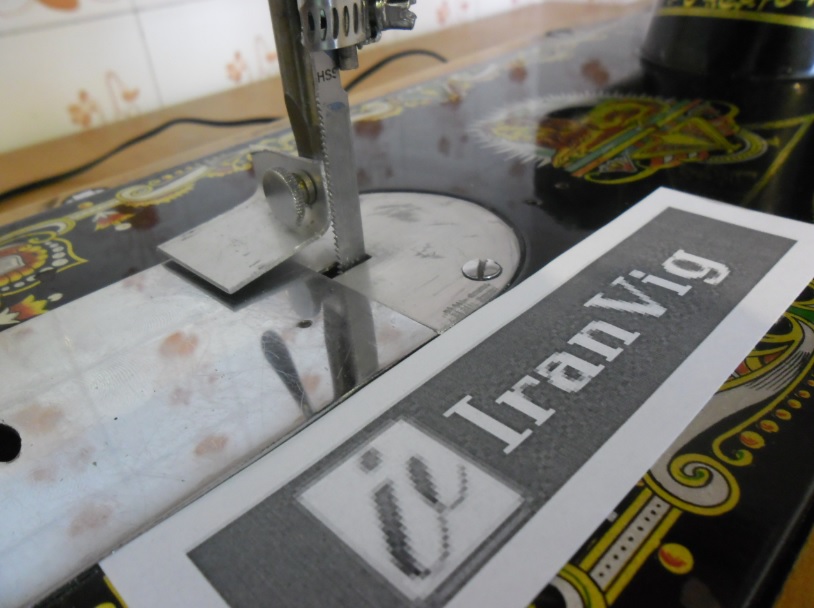

2 - طراحی دو تا قطعه از آلومینیوم برای محل قرارگیری اره و همچنین نگهدارنده قطعه کار {توجه کنید که این نگهدارنده کار رو خیلی راحت می کنه و نمیذاره قطعه کار از جاش بپره و ..} :

[attachment=12562]

نکته :

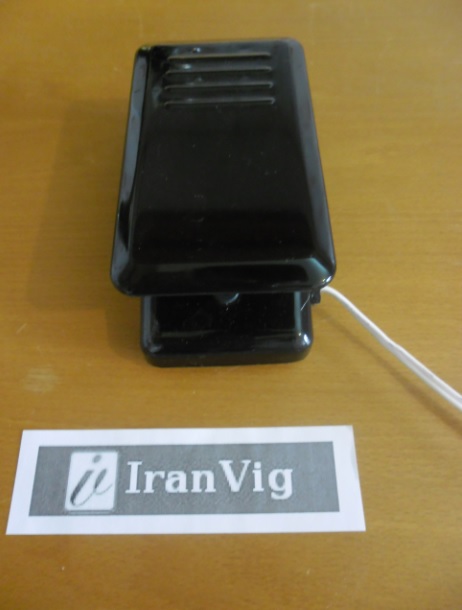

برای اینکه هر دو دستتون رو متمرکز کنین روی قطعه کار بهتره برای کنترل سرعت چرخ از پتانسیومترهای مخصوص چرخ که با پا کنترل میشن استفاده نمایین :

[attachment=12563]

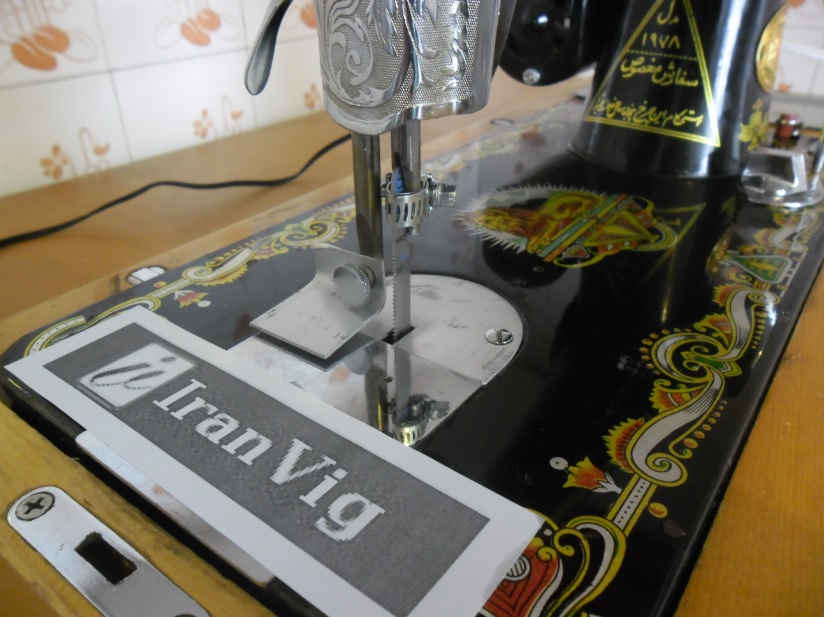

اینم چند تا عکس از زوایای مختلف :

[attachment=12564]

[attachment=12565]

[attachment=12566]

[attachment=12567]

در آخر یاد آور میشم که هر چرخی ممکنه اجزا متفاوتی داشته باشه و همچنین یه سری ریزه کاریهایی وجود داره .. هر جا به مشکل برخوردین میتونین بپرسین تا راهنماییتون کنم

من با انواع ورق آهنی و آلومینیومی و چوبی و پلاستیکی و حتی فیبر مدار چاپی تستش کردم و بخوبی و بدون ایجاد هر گونه پلیسه عمل برش رو انجام میده

اینم دو تا فیلم از تست خالی و تست برش فیبر مدار چاپی :
