سلام...

در این مکتوب قصد داریم تا نحوه کار با نرم افزار Xilinx.ISE.Design.Suite.v14.7 رو آموزش بدیم.


فهرست:
1- مقدمه
2- آموزش نصب نرم افزار
3- آشنایی با محیط نرم افزار
...
ادامه دارد...

سلام

مقدمه:

integreat software environment) ISE)
یک ابزار برای سنتز و آنالیز طراحی های توصیف شده توسط یکی از زبان های سخت افزاری می باشد.این نرم افزار متعلق به شرک Xilinx می باشد.می توان قابلیت های آن را بصورت زیر خلاصه کرد:
- امکان سنتز یا کامپایل طراحی ها
- آنالیز زمانی طراحی ها
- بررسی دیاگرام های RTL) register transfer level)
- شبیه سازی عملکرد طراحی در ازای ورودی ها مختلف
- پیکربندی و برنامه ریزی دستگاه مقصد

آموزش نصب نرم افزار

قبل از هر چیز لازم است که این نسخه از نرم افزار ISE را دانلود کرد.سایت های زیاد هستند که این نرم افزار را می توان دانلود کرد که ما ترجیحاً از این آدرس می توانیم آخرین نسخه در دسترس را دنلود کنیم.گفتنی است این نسخه از نرم افزار ISE قابلیت این را ندارد که بطور کامل بر روی 8 windows نصب گردد و قابلیت سنتز را نخواهد داشت.

http://p30download.com/fa/entry/49796/
http://www.xilinx.com/products/design-to...ebpack.htm

بعد از اینکه این نرم افزار دانلود شد میرسیم به نصب و فعال کردن نرم افزار.فایل نرم افزار با پسوند iso می باشد که برای باز کردن آنبه نرم افزارهای از قبیل clonecd نیاز داریم.

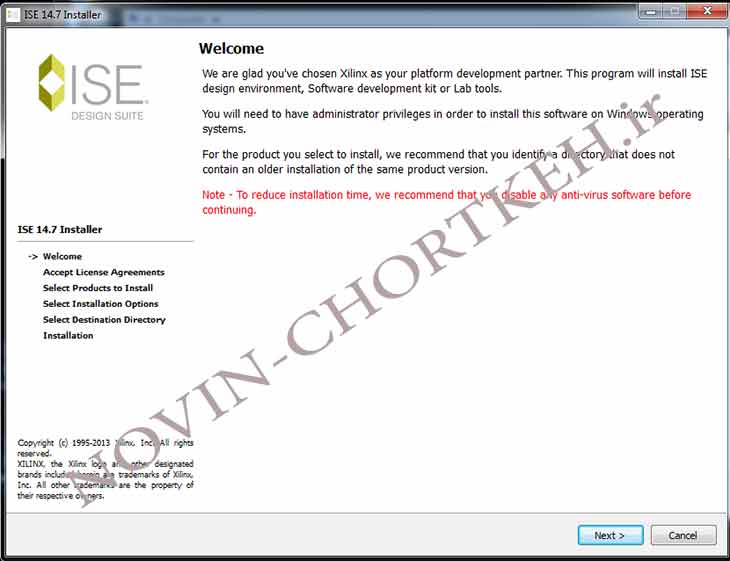

بعد از اینکه فایل iso را باز کردیم فایل stupe نرم افزار را اجرا می کنیم.

[attachment=11774]
next رو زده...

[attachment=11775]
و دو تیک مربوطه رو گذاشته...

[attachment=11776]
تیک مربوطه رو گذاشته...

[attachment=11777]

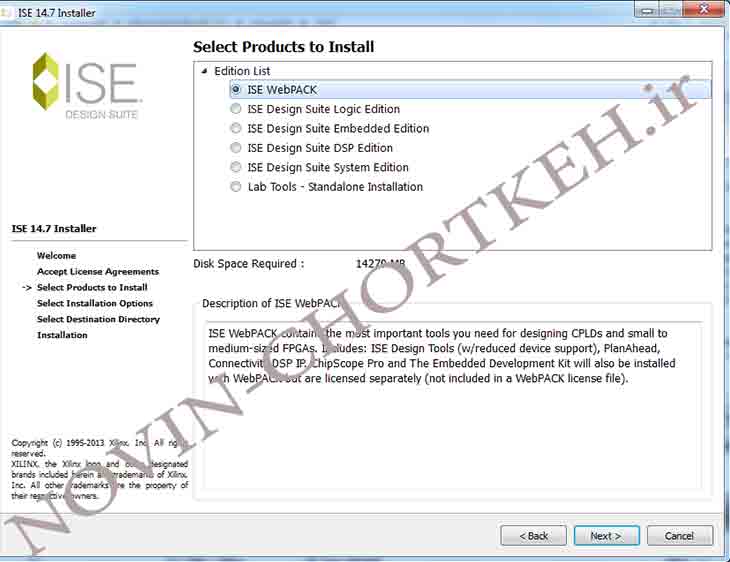

گزینه ISE WebPACK رو انتخاب کنید.

[attachment=11778]

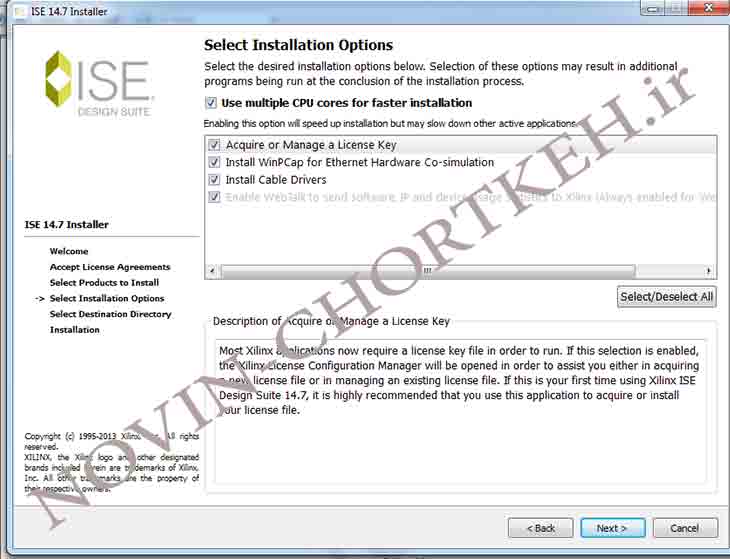

تمام گزینه ها باید در حالت انتخاب باشند.

[attachment=11779]
بدون تغییر به صفحه بعد بروید.

[attachment=11780]

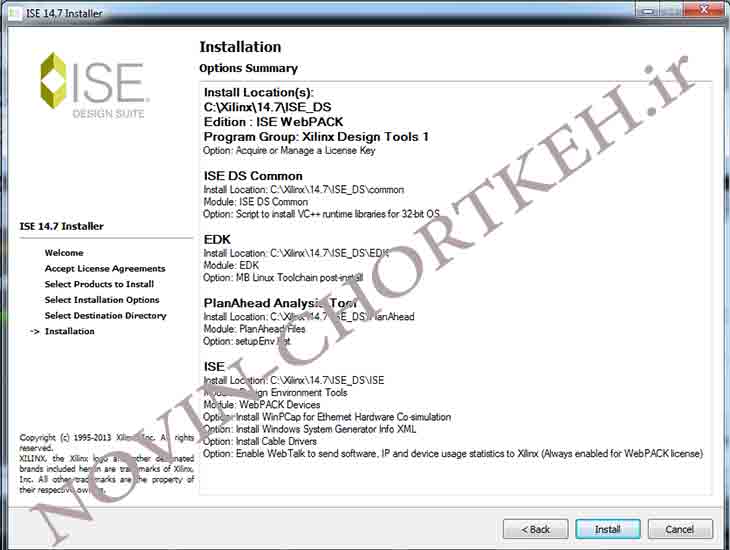

گزینه install رو بزنید و تقریباً نیم ساعت منتظر باشید تا غذا آماده شود:)

[attachment=11781]

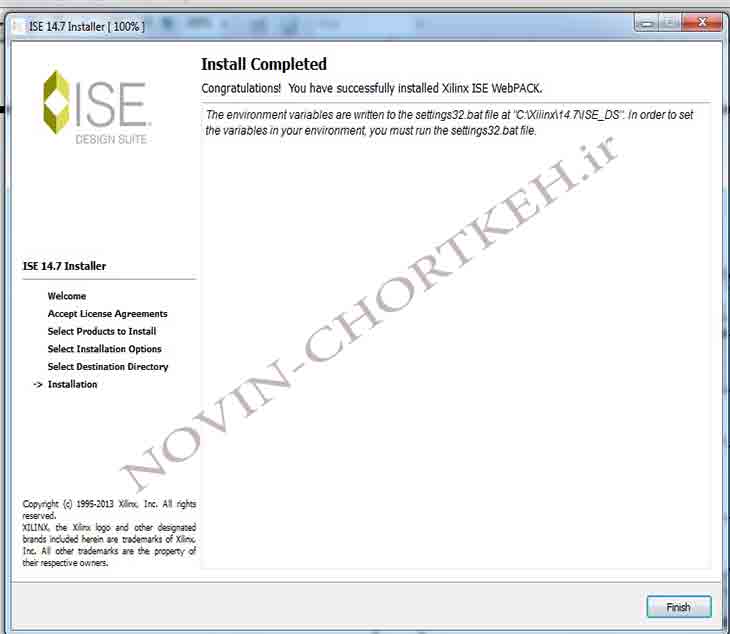

در انتهای نصب، پنجره ای به شکل بالا باز می شود.

[attachment=11782]

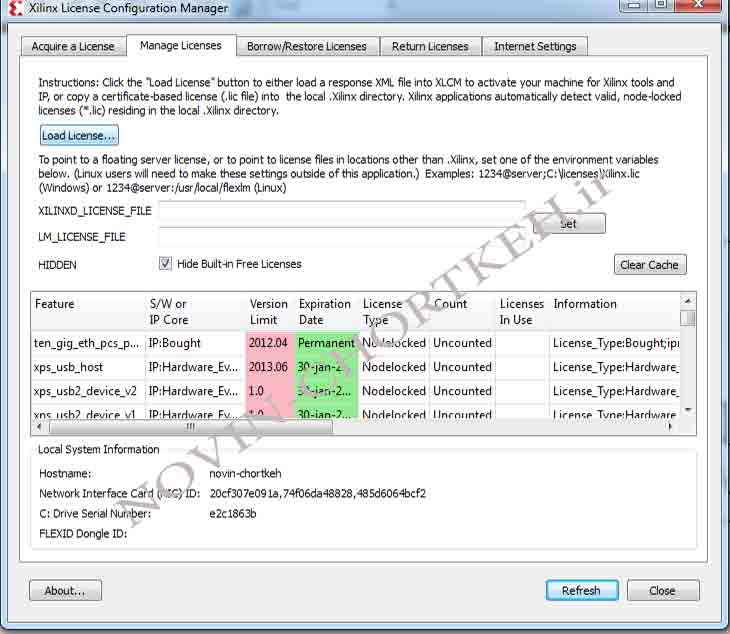

که سر برگ Manage Licenses رو انتخاب کنید. یعنی پنجره بالا.و گزینه Load license رو کلیک کنید.

[attachment=11783]

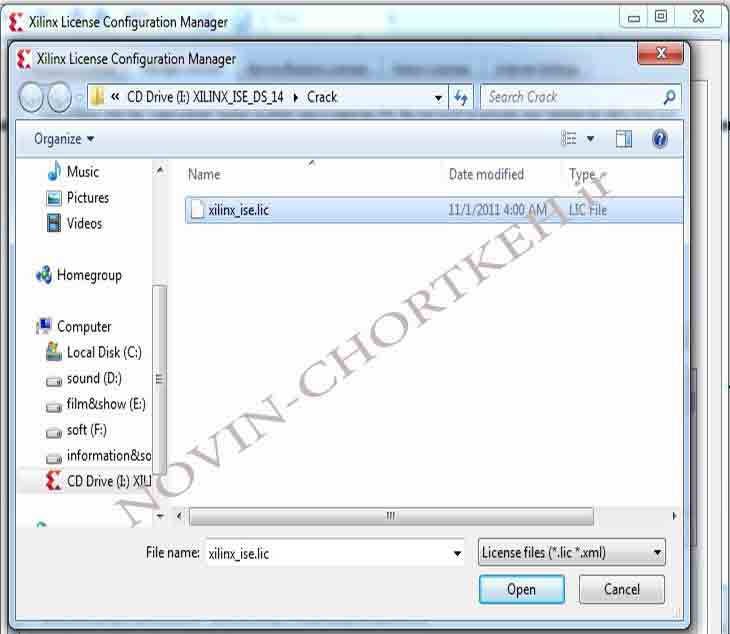

پنجره بالا باز می شود که باید فایل xilinx_ise.lic رو انتخاب کنید و اگر بصورت خودکار یافت نشد باید داخل فایل نصب نرم افزار بدنبال آن باشید.
بعد از انتخاب فایل و open کردن فایل گزینه set را بزنید تا پیغام مبنی بر نصب موفقیت آمیز لایسنس ظاهر شود.

[attachment=11783]
ok رو بزنید.

[attachment=11785]
و بعد close

[attachment=11786]
و در انتها گزینه ّfinish.
--------------------------
(صالح خان،توضیحات تکمیلی نیاز بود آستین بالا بزنید.ممنون)

ادامه دارد...

3- آشنایی با محیط نرم افزار

(integreat software environment (ISE
یک ابزار برای سنتز و آنالیز طراحی های توصیف شده توسط یکی از زبان های سخت افزاری می باشد.این نرم افزار متعلق به شرک Xilinx می باشد.می توان قابلیت های آن را بصورت زیر خلاصه کرد:

- امکان سنتز یا کامپایل طراحی ها
- آنالیز زمانی طراحی ها
- بررسی دیاگرام های RTL)register transfer level)
- شبیه سازی عملکرد طراحی در ازای ورودی ها مختلف
- پیکربندی و برنامه ریزی دستگاه مقصد

واسط هدایتگر ISE

بعد از اتمام نصب و فعال سازی،فایل Project Navigator را اجرا می کنیم.
C:\Xilinx\14.7\ISE_DS\settings32.bat C:\Xilinx\14.7\ISE_DS\ISE\bin\nt\ise.exe
(مسیر بالا را کپی کنید)

و یا فایلی با این آیکن رو پیدا و اجرا کنید:
[attachment=11788]

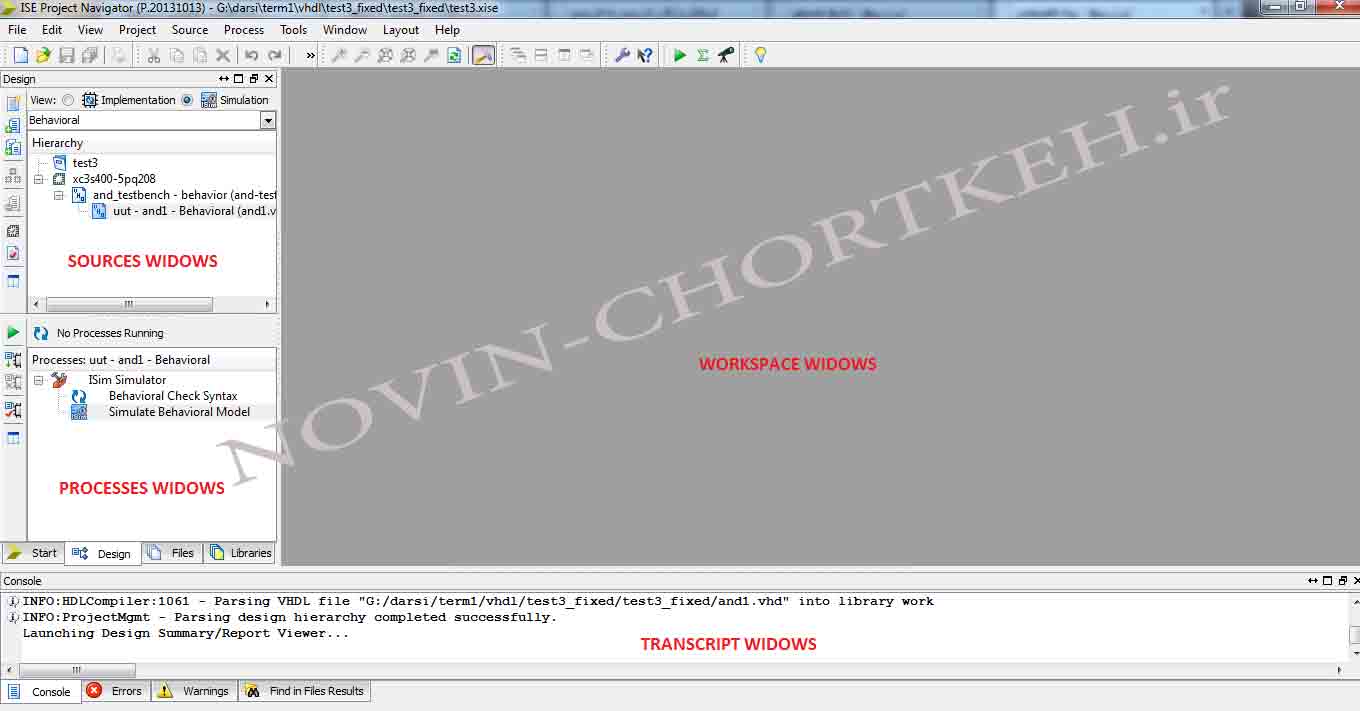

که بعد از بالا آمدن ISE پنجره ای مشابه زیر ظاهر می شود:
[attachment=11789]

- پنجره منابع SOURCES WIDOWS: نام پروژه ای که در حال اجراست و دستگاهی که برای سنتز انتخاب کردیم در این قسمت قرار می گیرد.

- پنجره فرآیندها PROCESSES WIDOWS: تمام پردازش ها یا فرآیندهایی را که می توان بر روی پروژه اجرا کرد نمایش می دهد.

- پنجره رونشت TRANSCRIPT WIDOWS: تمامی پیام های از قبیل خطاهای احتمالی در طراحی و ... در این پنجره نمایش داده می شود که می توان به رفع آنها پرداخت.

- پنجره فضای کار WORKSPACE WIDOWS: این پنجره محیط کار پروژه می باشد که طراحی مدار و توصیف در آن قرار می گیرد.که پنجره HDL editor نیز گفته می شود.


ادامه دارد...

سلام
من نسخه 14.1 رو دارم که تقریبا شبیه نسخه 14.7 ، فقط یه سوال تو این ورژن های جدید برای شبیه سازی دیگه گزینه test bench waveform وجود نداره. و تا اونجایی که من متوجه شدم خود نرم افزار محیطی به نام isim داره که امکان شبیه سازی رو فراهم میکنه ولی نحوه کار با این محیط رو بلد نیستم.
اگه میشه راهنماییم کنید.
ممنون

سلام

شما اینجا رو دنبال کنید

http://www.iranled.com/forum/thread-1954...#pid228439

سلام.
آیا نرم افزار vivado همزمان با ise نصب میشود؟
چون میخوام از بلوک fpga در متلب هم استفاده کنم.
با تشکر

سلام میشه لطفا منو راهنمایی کنید : که چطوری میشه با ise تاخیر مسیرهای در یک مدار ترتیبی را بدست اورد؟؟؟؟/

با سلام
من طبق گفته شما نرم افزار رو نصب كردم ولي هنگام license كپي كردن اوني كه شما گفته بودين در فايل مربوطه نبود. Xilinx.lic بود كه اضافه كردم ولي حالا موقع map كردن error security 9c رو ميده كه ميگه
No ISE nor webpack feature version 2012.07 was available for part xc3s50
ارور بعدي map:258
A problem was encounteredattempting to get the license for this archtecture
ممنون ميشم اگه راهنمايي كنيد

با سلام
اگه جواب این مورد رو پیدا کردین لطفا به من هم اطلاع بدید.
سپاسگذارم

به من این ارور رو موعع map کردن میده:

WARNING:LIT:701 - PAD symbol "a<31>" has an undefined IOSTANDARD.

WARNING:LIT:702 - PAD symbol "a<31>" is not constrained (LOC) to a specific

سرعت لود شدن سایت بطور فاجعه باری کم شده
3 دقیقه طول کشید تا صفحه پاسخ جدید باز بشه  :whistle:

نقل قول: به من این ارور رو موعع map کردن میده:

سطر بالایی رو باید توی یه فایل ucf نوشته و به پروژه اضافه کنید (فایل رو).
LOC همون شماره پایه خروجی یا ورودی هستش

طریقه لینک کردن این نرم افزار را با متلب بلدی؟
