سلام

خب چندی بود که می خواستم آموزش بزارم اما فرصت نبود. حالا به پینشهاد دوستان شروع میکنیم.

منتهی خودتون طرحی داشتین یا سوال خواصی پیشنهاد بدین یا بپرسید.

هر چند مطلب زیاده اما هر کوزه گری یه فوت و فن

اول اولش باید پرسو جو کنید توشهرتون دستگاه برش لیزر وجود داره یا خیر. یا برش cnc که البته دستگاه های برش لیزر قبول نمیکنن که روی پلی کربنات سوراخ کاری انجام بدن و فقط پلکسی و امثال این رو قبول می کنن.
(اگه هیچکدوم نبود دریل که گیر میاد :-) )

طرح رو میتونید داخل کورل یا led tools‌بزنید و خروجیش رو ببرید برا برش.

---

خب بعد از اینکه تابلو سوراخ کاری شد
[attachment=12440]


میرسیم به برچسب زدن. همونی طرحی رو که فرستادین برای برش این شکلیش رو میتونید ببرید برای برش برچسب
[attachment=12441]

مسلم جان این چطوره ؟

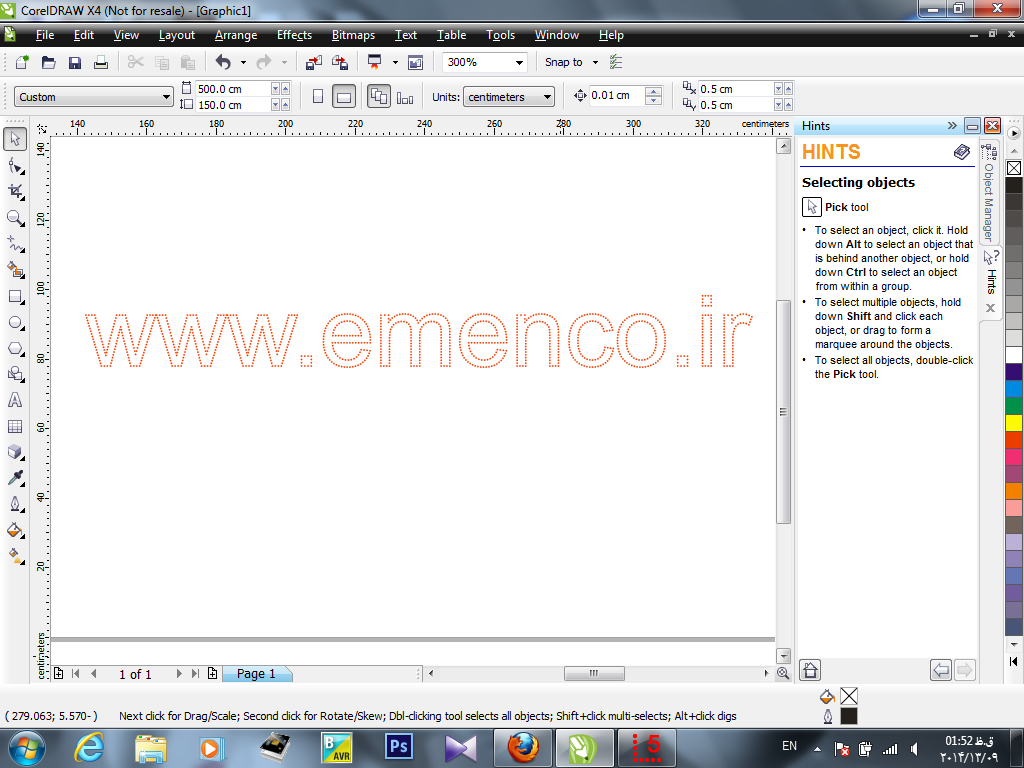

با led toolدرش اوردم
[attachment=12443]

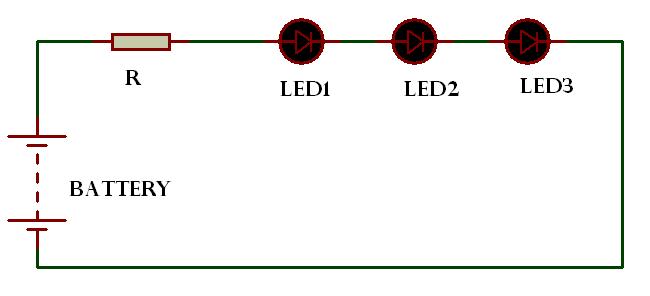

با توجه به رنگ led تعدادی رو دسته بندی می کنیم. مثلا برای قرمز و زرد که روی بسته هم نوشته 2.2 ولت 5تا 5 سری می کنیم و با یه مقاومت 100 اهم میدیم به تغذیه 12 ولت. و برای رنگهای آبی ،‌سبز ، صورتی ، سفید که 3.3 ولت هستن میتونیم 3 تا 3 تا سری کنیم

[attachment=12444]
و یه مقاومت 330 اهم بزاریم اما از آنجایی که اکثر مشتریا بخاطر نور زیاد این led های 3.3 ولت ازشون استفاده نمی کنن میشه بجای 330 اهم مثلا 560 اهم بزاریم که شدت نور رو کاهش میده و تابلو دید بهتری پیدا می کنه.

فعلا

[attachment=12442]

---

(۲۲-شهریور-۱۳۹۳, ۰۱:۵۵:۵۳)a.mehran نوشته است: [ -> ]مسلم جان این چطوره ؟
با led toolدرش اوردم

خوبه. فقط این سوراخها چطوری زده شده؟ یعنی به ازای هر پایه از ال ای دی یه سوراخ یا نه یه سوراخ بزرگ برای یه ال ای دی ؟

(۲۲-شهریور-۱۳۹۳, ۰۷:۴۹:۳۹)Ambassador نوشته است: [ -> ]با توجه به رنگ led تعدادی رو دسته بندی می کنیم. مثلا برای قرمز و زرد که روی بسته هم نوشته 2.2 ولت 5تا 5 سری می کنیم و با یه مقاومت 100 اهم میدیم به تغذیه 12 ولت. و برای رنگهای آبی ،‌سبز ، صورتی ، سفید که 3.3 ولت هستن میتونیم 3 تا 3 تا سری کنیم


و یه مقاومت 330 اهم بزاریم اما از آنجایی که اکثر مشتریا بخاطر نور زیاد این led های 3.3 ولت ازشون استفاده نمی کنن میشه بجای 330 اهم مثلا 560 اهم بزاریم که شدت نور رو کاهش میده و تابلو دید بهتری پیدا می کنه.

فعلا

---

(۲۲-شهریور-۱۳۹۳, ۰۱:۵۵:۵۳)a.mehran نوشته است: [ -> ]مسلم جان این چطوره ؟
با led toolدرش اوردم

خوبه. فقط این سوراخها چطوری زده شده؟ یعنی به ازای هر پایه از ال ای دی یه سوراخ یا نه یه سوراخ بزرگ برای یه ال ای دی ؟

هر سوراخ یک led

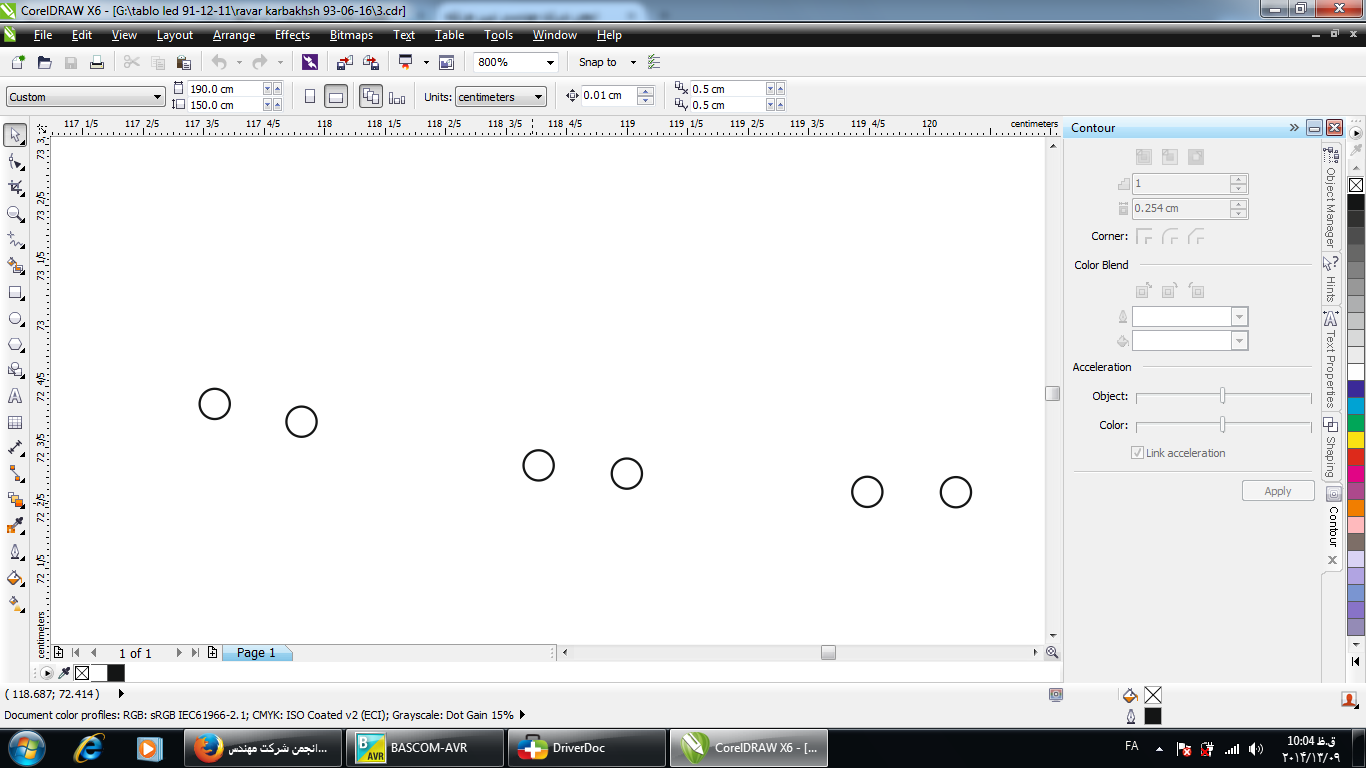

مهران جان ولی بهتره اینطوری برای هر پایه یه سوراخ باشه. هم آب کمتر نفوذ می کنه و هم نصب ال ای دی ها راحته.

[attachment=12449]

این led tool همین جوریه منم قبول دارم سوراخ پایه بزنه خیلی بهتره
شما توضیح ندادی اینارو چجوری میزاری ؟

سلام

این آموزش رو بگیر منتهی اونجایی که میگه دایره 6 میل بزار نیاز نیست که بزاری.

سوالی بود در خدمتم.

[attachment=12453]

سلام

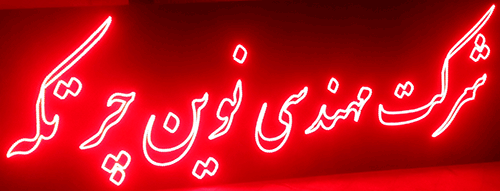

یه چند تا از کارا

[attachment=12571]

دوستان کسی led tools رو نداره آپ کنه؟؟

led tools x4 رو هرکی داره بهم بده کل نت گشتم پیدا نکردم.
