آقا با باتری هم کار نکرد!!!!
(من فکر میکردم جواب بده)
طرز نصبشم که باتری 9 ولت رو دادم به رگولاتور 7805 بعد هم به مدار قبلی
حالا چیکار باید بکنم؟ مشکل از چی میتونه باشه؟!
باتری کتابی بود ؟
اگه اره با یه باتری دیگه امتحان کنید چون کتابیا جریان کمی دارند
----------
شما وقتی داده بودین به usb رگولاتور بود یا مستقیم ولتاژشو دادین به میکرو ؟
(۰۵-آبان-۱۳۹۳, ۰۷:۴۷:۲۵)a.mehran نوشته است: [ -> ]باتری کتابی بود ؟
اگه اره با یه باتری دیگه امتحان کنید چون کتابیا جریان کمی دارند
----------
شما وقتی داده بودین به usb رگولاتور بود یا مستقیم ولتاژشو دادین به میکرو ؟
آره کتابی بود.. مثلا با باتری معمولی امتحان کنم خوبه؟؟؟
درمورد usb هم که وقتی با رگولاتور وصلش میکنم افت ولتاژ داره و کاری نمیکنه حتی نمیتونه رله رو قطع و وصل کنه
سلام دوستان
این یکی دو روزی داشتم رو مدار فکر میکردم و دیدم که وقتی ی led به out و Vcc وصل میکنم دقیقا همراه با موجی که میفرستم خاموش روشن میکنه حالا به این فکر افتادم که نمیشه اینو به یه ترانزیستور تقویت کننده( که نمیدونم چجوری کار میکنه، فقط شنیدم) وصل کنیم و موج قوی شده رو به میکرو بدیم؟!
اگه آره لطفا ی ذره کمکم کنید تو ساخت مدار تقویت کننده، خودمم میگردم ببینم میشه پیداش کنم؟
میشه out رو بعد از یه مقاومت متغیر 10K بدم به BC557 و بعد بدم کلکتور رو همراه ی مقاومت پول داون بدم به میکرو؟!
یعنی با حداقل افت ولتاژ ترانزیستور قطع شه و پول داون صفر کنه پایه میکرو رو... شدنیه؟؟
میشه اما اگه سرعت انتقال داده بالا باشه کار نمیکنه
و درضمن این گیرنده شما همچین چیزیه و به تقویت کننده نیاز نداره
------
مشکل ما اینه که با USB کار میکنه ولی با چیز دیگه نه
خب معلومه که مشکل از تغذیه شماست
سلام دوباره به دوستان بخوصوص آقای مهران که خیلی داره کمک میکنه
من کلی رو مدار کار کردم تا اینکه بالآخره کار کرد با همون سوئیچینگ!
اما تغییرات چی بود؟
1. اومدم مقاومت 10k و 330 و خازن 4.7u رو از برد اصلی به بردی که گیرنده توش بود...(نمیدونم فرقی داشت یا نه!)

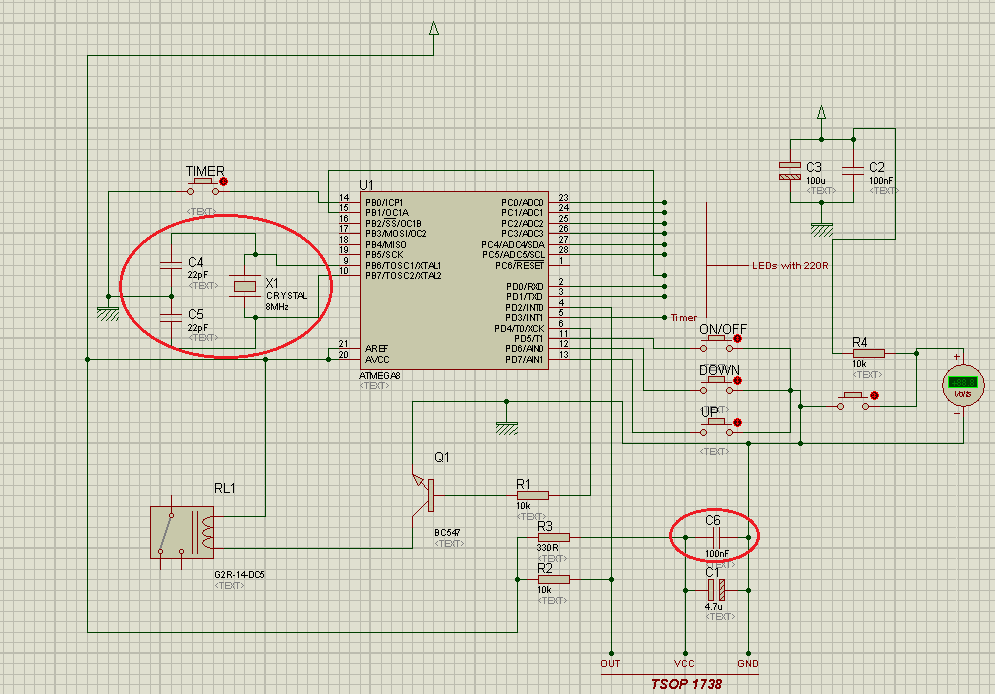

2. یه خازن 100n به مثبت و منفی گیرنده و خازن 4.7u مثل تصویر...(فرقی خاصی نکرد فقط گذاشتم بمونه!)
3. منبع کلاک میکرو رو از کریستال به RC 8MHz تغییر دادم(البته اتصالشونو دست نزدم و فقط نرم افزاریه) که اتفاقا کار کرد خیلی هم خوب جواب میده
ولی...
مشکل اینجاست که باید کریستال بزارم چون به تایمینگ دقیق نیاز دارم، حالا میشه کاری کرد که هم کریستال کار کنه هم گیرنده(حل مسئله نه پاک کردن صورت مسئله)
[
attachment=12689]
خدارو شکر که جواب داده
-----------
میکرو شمابا کریستال خارجی کار میکنه؟
منظورم اینه که وقتی رو کریستال خارجیه کار میکنه یا نه ؟
(۱۳-آبان-۱۳۹۳, ۱۱:۲۴:۱۱)a.mehran نوشته است: [ -> ]میکرو شمابا کریستال خارجی کار میکنه؟
منظورم اینه که وقتی رو کریستال خارجیه کار میکنه یا نه ؟
بله، خیلی هم خوب کار میکنه وگرنه که خب از اول میفهمیدم مشکل از کریستاله
احتمالا baudrate رو بالا گرفتین !
چون مادون قرمزه نباید زیاد باشه
خب مگه باودریت مال اتصال با کامپیوتر و انتقال اطلاعات از اون طریق نیست؟ به این موجی که خودم دستی تولید کردم ربطی داره؟
یه سوال دیگه، کریستال 8MHz رو باید رو چه فیوزبیتی ست کنم تو بسکام؟ آخه من رو مدیوم اولی ست کردم میگم شاید به این ربط داشته باشه... حالا میرم امتحان میکنم ببینم چی میشه شما هم اگه چیزی در این مورد میونید کمک کنید لطفا
