سلام
برای مدارم باتری 12 ولتی تامین کردم ک این باتری همیشه به مدار شارژ اتومایتک متصل هست ..
ضمناینکه این باتری همیشه به مدار اصلی وصله .ولی مدار اصلی ولتاژش رو باید از یه اداپتور جداگانه بگیره. میخام به محض اینکه برق قطع شد باتری اتوماتیک بیاد تو مدار . یه چیزی تو مایه های UPS


قبلا از روش زیر استفاده کردم .در این روش باید حتما ولتاژ اداپتور مدار اصلی از ولتاژ باتری بیشتر باشه که باتری تو مدار نیاد یا به عبارتی مدار ولتاژشو از باتری تامین نکنه




باتری های 12 ولتی در حالت فول شارژ 13.6 ولت داره . بنابراین باید اداپتور 15 ولتی بذارم برای مدار اصلیم که مدار اصلی ولتاژشو از باتری نگیره ولی به محضی که برق قطع بشه باتری بیاد تو مدار .

سلام
با میکرو میخوای یا قطعات منطقی و...؟
با میکرو که خیلی سادست و خروجی آداپتور با یه مقایسه کننده میدی به ورودی میکرو و حالتش و چک میکنی
صفر شد یه خروجی مربوط به فعال سازی باتری رو وصل میکنی

سلام ممنونم

نه میخام بصورت انالوگ اینکارو انجام بدم ی مدار خیلی خیلی ساده

سلام
یه مدار هست البته از نظر علمی زیاد نرمال نیست

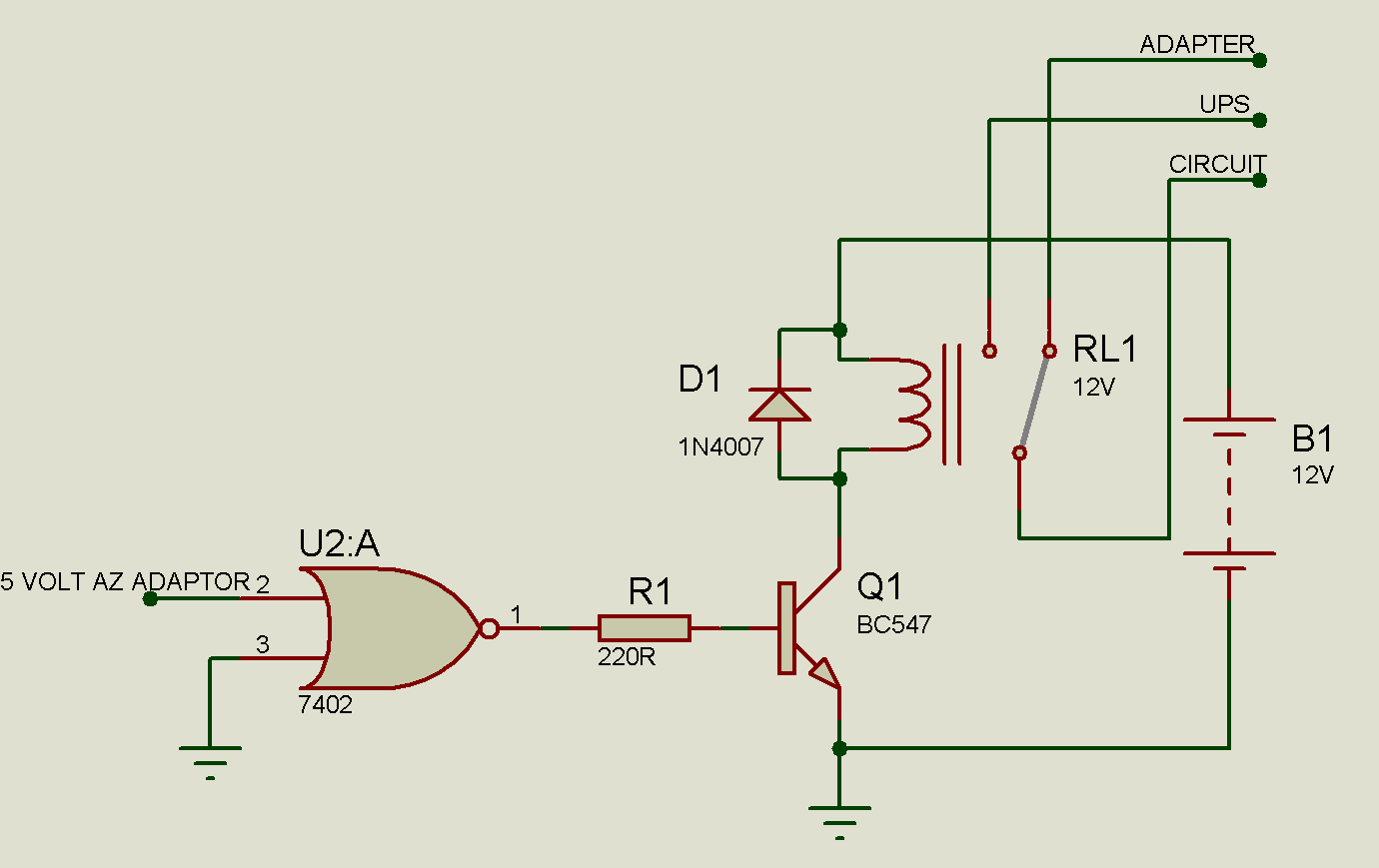

بایه دونه گیت NORمیتونید کنترل مدار رو انجام بدین ورودی گیت میشه نمونه ولتاژ  آداپتور که اگه ولتاژ داشته باشه ترانزیستور خاموش و برق مدار از طریق رله به آداپتور وصل میشه

[attachment=13582]
