سلام

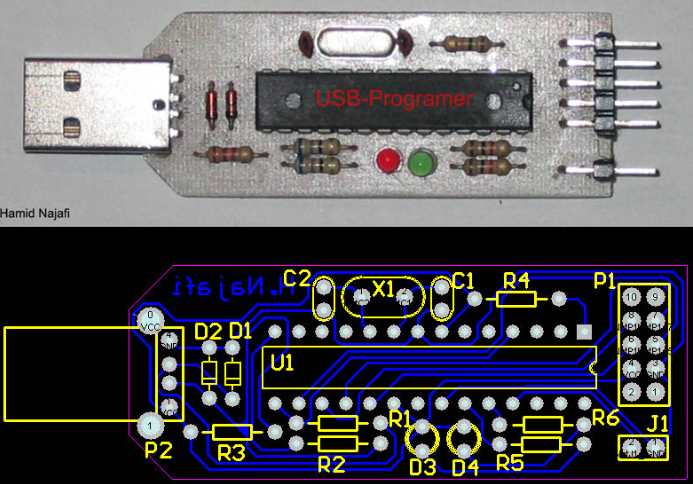

من مدار یه پروگرمر بستم متاسفانه چند جا از مدار موند.اول اینکه من شماتیک مدار ندارم و فقط از روی pcb مدار بستم(مثل عکس)
سوال اولم اینه: این پین هدر p1 چیه؟ یعنی تا جایی که من فهمیدم، پین زاویه دار 2*5هست که از روی برد این 2 تا بهم وصل میشه و یه خروجی میده. درسته؟؟
سوال دوم: چه جوری ای سی رو با این مدار پروگرم کنم؟؟ تا جایی که میدونم برای پروگرم کردن ای سی ما به 6 سیم نیاز داریم اما این 5 تا سیمه.
الان باید چیکار کنم؟؟
در ضمن چیز خاصی از الکترونیک نمیدونم. تازه واردم
[attachment=12683]

سلام.

در تکمیل توضیحات بالا:
فکر می کنم پروگرامر USBASP باشه.
یه کابل فلت با سوکت IDC 2*5 بهش می خورهه که در نهایت می رهه به میکروکنترلر هدف که قصد پروگرام کردن اون رو دارید. به این سبک پروگرام کردن هم ISP می گن.
آموزش ساختش رو با دقت بخونید ، از همون فایلی که دانلود کردید.
دقت کنید که خود میکروی این مدار هم باید با یه پروگرامر اول پروگرام کنید تا بتونه کار کنه.
پایه های مورد نیاز برای پروگرام کردن هم بالا گفته شد.
ترتیب پایه های این مدار رو در توضیحاتش نگاه کنید روش پروگرام کردن مشخصه.
سمت کامپیوتر هم یه درایور نیاز دارهه و یه نرم افزار برای ارتباط با پروگرامر.

موفق باشید.

مرسی از اینکه جوابمو دادید. فقط یه سوال دیگه من میکرو این مدار قبلا پروگرم کردم. همونطوری که بالا هم گفتید ما برای پروگرم کردن ایسی هدف 6 تا پایه میخوایم. اما اینجا یه پایه 5 تایی داریم که برای پروگرم کردن استفاده میشه و یه پایه تکی داریم که برای فرکانسهای زیر 1.5 مگا استفاده میشه.مشکل من الان اینه:
که من کدوم یکی از این 6 پایه MOSI - MISO - SCK - RESET - VCC - GND رو حذف کردم؟؟؟یعنی ترتیب وصل کردن این هدر پینها به ایسی مورد نظر مهم نیست؟؟
