سلام
امروز من نیاز به تراشه مکس 232 داشتم که در دسترس نبود
به فکرم رسید با ترانزیستور بسازمش البته چون قبلا یه جا همچین چیزی دیده بودم برای اطمینان رفتم سرش تا پیداش کنم
اینم نقشه خیلی سادش از روی کتاب
pinout پورت سریال (com)رو هم ضمیمه کردم
[attachment=13116]
[attachment=13117]
منبع : کتاب مهندس علی کاهه

سلام

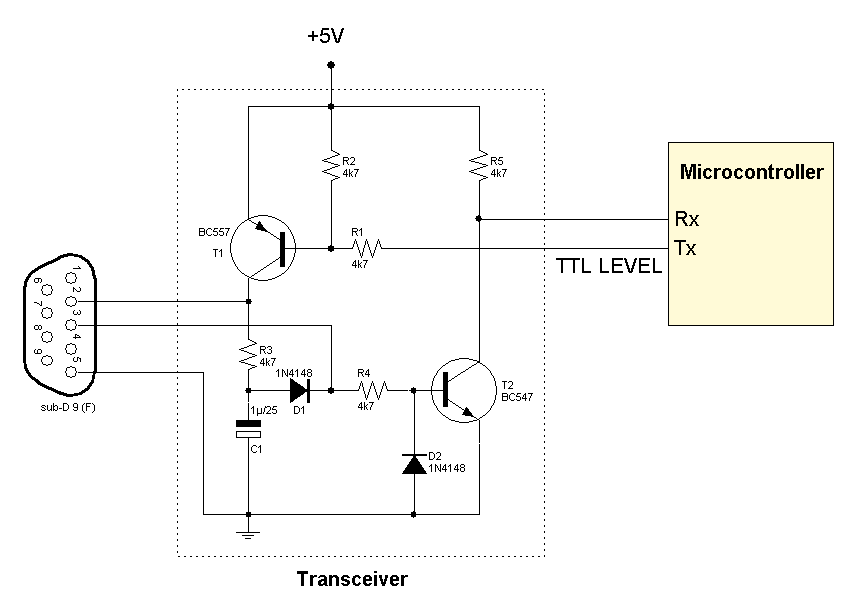

بجاي max232 مينوان از اين مدار پيوست استفاده كرد
فقط در شبيه سازي بايد خازن ‌c1 برداشته شود تا با
ترمينال پروتئوس كار كند
اما در مدار عملي خازن بايد سر جايش باشد
عمل اين خازن بالا نگه داشتن ولتاژ ارسال به
كامپيوتر است

با سپاس

[attachment=13120]
[attachment=13121]

(۲۶-بهمن-۱۳۹۳, ۲۲:۵۰:۱۵)رسول نوشته است: [ -> ]کتاب شما چاپ چندم هستش؟

مال من چاپ هجدهمه ولی این قسمت ترانزیستوری رو نداره

چهاردهمه

اونو دیگه باید از نویسندش بپرسی :d
[attachment=13126]

(۲۸-بهمن-۱۳۹۳, ۱۶:۱۴:۴۹)رسول نوشته است: [ -> ]این که چهارمه شما گفتین چهاردهم

این که زیر خاکیه

پیریه دیگه چیکار کنم
