سلام

من یه برنامه ساده نوشتم که میکرو در حالت مستر؛ کاراکتر 1 رو هر 4 ثانیه میفرسته به یه دستگاه دیگه؛
در پروتئوس درست کار میکنه؛ یعنی در slave کاراکتر به درستی دریافت میشه و ..

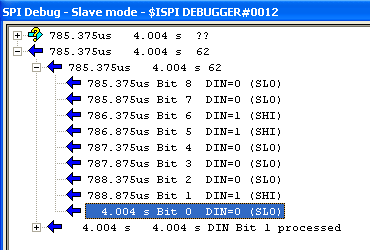

اما وقتی میخوام با spi دیباگر خود پروتئوس اطلاعات رد و بدل شده رو ببینم؛بجای اینک ۸ بیت نشونم بده ۹ بیت رو به من نشون میده! و یدونه بیت صفر اضافه بهم نشون میده؛

[attachment=14143]

اگر ترتیب بیت رو اینطوری در نظر بگیریم:

کد php:
bit7 bit6 bit5 bit4 bit3 it2 bit1 bit0

باینری عدد ۱ میشه

کد php:
00110001

ولی توی عکس بالا یدونه صفر اضافه هم در بیت صفرم میندازه

کد php:
00110001(0)

مشکل از چی میتونه باشه؟

سلام
اگه عدد تعریف تعداد بیت های ارسال و دریافتت یکسان هست

کد:
Spiout X , 8

کد:
Spin X , 8

و
کاراکتر اضافی مثل space بین ارسال و دریافتت وجود نداره

1-دستورات و درقالب حلقه ارسال کن

کد:
for x=1 to 8 step 1

Spiout var , n

waitms 10

next x

2-کدت و بذار

با کد ویژن نوشتم؛ وکلا یک کاراکتر و کاراکتر یک رو میفرستم

کد php:
delay_ms(4000);
spi('1');

همین کد بحای اینکه ۸ بیت باشه؛ در شبیه ساز ۹ بیت نشون میده؛
