سلام

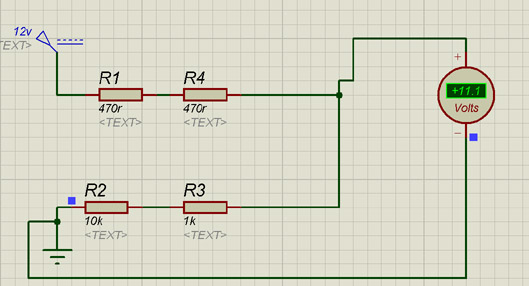

هادی جان من چندوقت پیش تویه تاپیک پرسیدم و دوستان جواب دادن، فرمول که داره اما من هر وقت می خوام استفاده کنم اینقدر مقاومت کم و زیاد می کنم تا به ولتاژ مورد نظر برسم مثل این:



در حالت واقعی هم جواب میده...

---

http://www.iranled.com/forum/thread-17559.html

[koorosh.k]

دوستان ی سوالی از این مدارهای تقسیم کننده چقدر می شه جریان گرفت؟ مثلا می تونیم ی موتور 12 ولت را با ی منبع 50 ولتی و مدار تقسیم راه اندازی کنیم؟

[ترانسپورتر]

دوستان شرمنده ، میکرو من دیتکت نمیشه ، چرا؟(atmega8)

این ارورها رو می ده

http://www.8pic.ir/images/30816424501733298193.jpg
http://www.8pic.ir/images/90099241081288960832.jpg

[sharin]

مرتضی جون من از منبع جریان بالا برای اینکار استفاده میکنم و باهاش دوسر باتری رو لحظه ای جوش میزنم
چون چندباری با هویه یه قسمت اتصالی باتری ذوب شد و این کار خطر هم داره

جالبه :)
چه جریانب برای ذوب قلع لازمه؟
یعنی لحظه ای اتصال کوتاه می کنی دیگه؟

خب آخه مگه همه جای مدار منفی یکسان نیست؟!!! منفی مشترک نیست مگه؟؟! Amaze
مشکل اینه که اولا نمی فهمم چرا!
ثانیا من می خوام خروجی را بدم به ای دی سی ...

اگر منظورتون GND هست ، باید بگم تقریبا چرا ، یکی هست ، اما ممکنه علاوه بر GND ولتاژ منفی هم وجود داشته باشه ، بهترهه حساب منفی رو از GND جدا بدونید.
برای این سنسور احساس می کنم خروجیش تفاضل VO ها باشه. اما دقیق مطمئن نیستم.

سلام
من ی سوال ساده داشتم
تقسیم مقاومتی چیه؟
یعنی چطوری می تونم ولتاژ 0-50 رو به 0-5 تبدیل کنم
فرمولاش چیه؟

مراجعه شود به فیزیک دوم دبیرستان :)
Vo=(R1/(R1+R2))*Vi

دوستان ی سوالی از این مدارهای تقسیم کننده چقدر می شه جریان گرفت؟ مثلا می تونیم ی موتور 12 ولت را با ی منبع 50 ولتی و مدار تقسیم راه اندازی کنیم؟

تقسیم مقاومتی برای درایو بار و اونم جریان زیاد نیست !
تلفات وحشتناکه !
برای کارای الکترونیکی و برای تقسیم ولتاژ و ... استفاده می شه ، از مقاومت های بزرگ استفاده می شه که جریان عبوری ازشون خیلی کم باشه و تلفات حداقل بشه.

دوستان شرمنده ، میکرو من دیکت نمیشه ، چرا؟(atmega8)

یا انصالات مشکل دارهه ، به ویژه تغذیه ، یا میکرو رو قفل کردی ... ( با تنظیم اشتباه فیوز بیت )

[koorosh.k]

خب آخه مگه همه جای مدار منفی یکسان نیست؟!!! منفی مشترک نیست مگه؟؟! Amaze
مشکل اینه که اولا نمی فهمم چرا!
ثانیا من می خوام خروجی را بدم به ای دی سی ...

اگر منظورتون GND هست ، باید بگم تقریبا چرا ، یکی هست ، اما ممکنه علاوه بر GND ولتاژ منفی هم وجود داشته باشه ، بهترهه حساب منفی رو از GND جدا بدونید.
برای این سنسور احساس می کنم خروجیش تفاضل VO ها باشه. اما دقیق مطمئن نیستم.

دقیقا منظورم GND هست.

یعنی می فرمایید مثلا برای ی بازه فشار فرضا 0 تا یک بار، ولتاژ منفی تو خروجی می ده؟

خب به هر حال پیشنهادتون چیه؟ همونطور که گفتم می خوام از ای دی سی میکرو استفاده کنم. چی کار کنم؟!!

[sharin]

باید تست بشه ببینید خروجی هاش چقدر هست.

ممکنه Vo+ = 300mv و Vo- = 20mv باشه ، که احتمالا جواب می شه 280mv
می تونید 2 تا کانال ADC رو درگیر کنید و تفاضلش رو بدست بیارید. ببینید سر Vo- چقدر تغییرات دارهه و در چه بازه ای هست.
ممکنه نیاز به تقویت هم داشته باشه تا رنج دامنه ی ولتاژش بیشتر بشه ...

موفق باشید.

[hadikh73]

مراجعه شود به فیزیک دوم دبیرستان :)
Vo=(R1/(R1+R2))*Vi

به ما کنه اینجور چیزایی نگفتن
شوخی نمی کنم ها ! به ما همون قانون اهم هم به زور گفتن

[sharin]

به ما کنه اینجور چیزایی نگفتنBiggrin
شوخی نمی کنم ها ! به ما همون قانون اهم هم به زور گفتنSad

به ما هم مستقیم نگفتن ، اما تو تست هایی که باید برای کنکور می زدی این یه روش و فرمول به حساب می یومد :)

[omid_phoenix]

جالبه :)
چه جریانب برای ذوب قلع لازمه؟
یعنی لحظه ای اتصال کوتاه می کنی دیگه؟

منبع من 30 ولت 5 آمپر
بله همون لحظه ای اتصال کوتاه میکنم

[ترانسپورتر]

دوستان ولتاژ منفی با گراند فرق داره؟
منظور از ولتاژ گراند یعنی منفی باتری ، درسته؟

حالا این که می گند ولتاژ منفی هستش یعنی چی؟

خودمم نفهمیدم چی گفتم!

[Ambassador]

سلام به دوستان
میگم یه سوال داشتم :-)

اینکه می گن ولوم 500 کیلو و پتانسیومتر 500 کیلو با هم فرقی دارن ؟ :-)

دوستان ولتاژ منفی با گراند فرق داره؟
منظور از ولتاژ گراند یعنی منفی باتری ، درسته؟
حالا این که می گند ولتاژ منفی هستش یعنی چی؟
خودمم نفهمیدم چی گفتم!

معمولا داخل نقشه ها منفی رو با gnd یا همون ground نشون میدن . و کلاً‌ گراند یعنی منفی.
