دوستان یه سوال داشتم:
به چند نونه لاستیک بادی 10 - 12 سانت نیاز دارم.
این ماشین های مدل داخل بازار قطر لاستیکاشوون چنده؟؟
خیلی تویه نت گشتم مثلا تویه مشخصات نوشتن رینگ های 1/10 آنرود یعنی چی؟؟ یعنی 10 سانت قطرش؟؟

لاسیتک بادی دیکوچولو کسی سراغ نداره؟؟

[hadikh73]

بچه ها کسی از اپتو کوپلر تا حالا استفاده کرده؟
برای تقویت میشه ازش استفاده کرد
با ترانزیستور راه افتاد ولی تلفات نورش ولتاژ خیلی بالاهه نور ال ای دی هخا افتضاح میشه؟
می خوام اپتوکوپلر برق 5 بدم و با خروجی 12 رو استفاده کنم؟میشه

[sharin]

اپتو کوپلر برای اتصال زمین ، 2 مدار جدا از هم هست.
هر سمت هم می تونه ولتاژ خودش رو داشته باشه ، برای آستانه ی تحمل هم بایستی به datasheet مراجعه بشه ، اما با 12 هم نباید مشکلی باشه.
اگر قصد تقویت و ... داری از نوع 6 پایه استفاده کنی شاید بهتر باشه و یه ترانزیستور معقول هم به صورت دارلینگتون احتمالا بایستی باهاش جفت کنی.
چون اون فوتو ترانزیستور رو برای جریان دهیه بالا نذاشتن ، برای اطلاعات هست که فقط یه سطح ولتاژی بندازهه ...
با این کار نیاز به 2 تا تغذیه ی جدا از هم داری ، اگر زمین بخواد یکی باشه ، اپتو کوپلر معنی نمی دهه ...

موفق باشی.

[hadikh73]

خیلی ممنون
این مدلی که من استفاده کردم اینه دیتاشیت پیوست کردم(خودم هیچی ازش نفهمیدم) می خوام 140 میلی آمپر جواب بده (البته این ماکسیمم همیشه کمتره نهایتا شاید تا این قدر برسه)

[sharin]

سلام.

صفحه ی 2 و 3 پارامترها و ظرفیتشون رو مشخص کردهه.

جریان کلکتور تا 50mA ماکسیمم می تونه تامین کنه. ولتاژ 12 هم سرش باشه مشکلی نیست.( در صورت باز بودن بیس 35 ولت می تونه 2 سر کلکتور امیتر باشه )
سمت دیگه اش هم یه دیود هست که مثل دیود مادون قرمزها بایستی باهاش رفتار کنی ، گفته به طور معمول 1.2 ولت می تونه بیفته. ( یه مقاومت مناسب بایستی باهاش سری کنی. 120 ، 220 ، 330 اهم )
سمت دیود یا همون ورودی بیفته و تا 60mA می تونه جریان گذر کنه!
فرکانس cutt-off هم 80KHz هست.
باقیش هم خودت از همین 2 صفحه می تونی در بیاری.
یه ترانزیستور معمولی مثل 2n2222 می تونی با فوتوترانزیستورهه به صورت دارلینگتون ببندی تا مشکل جریان دهی حل بشه.
پایه ی 4 آی سی و کلکتور 2n2222 به VCC ، پایه ی 3 آی سی به بیس 2n2222.
امیتر 2n2222 هم به واسطه ی مقاومت معادل بار به زمین وصل می شه. تو نت هم سرچ کنی مدار زوج دارلینگتون هست.

موفق باشی.

[hadikh73]

آقا مرتضی خیلی ممنون مثل همیشه دقیق و جامع

امیتر 2n2222 هم به واسطه ی مقاومت معادل بار به زمین وصل می شه

اینجاشه نفهمیدم مقاومت معادل بار یعنی چی؟
توی این عکسی که پیوست کردم اصلا چیزی ازش ننوشته
یه سوال دیگه
اینا برای فرکانس PWM هم جواب میده
یا بهتره بگم
فرکانس PWM نهایتا به چند هرتز یا کیلو هرتز یا مگا هرتز میرسه؟

[sharin]

خواهش می شه ... :)
بار ، یعنی همون موتور یا هر چیزی که قرارهه درایوش کنی ...
هر باری رو می تونی معادل یه امپدانسی در نظر بگیری ، حالا خودمونی می گیم معادل یه مقاومتی.
خلاصه طبق مداری که گذاشتی منظورم محل همون موتورهه هست.

برای PWM هم گفتم ، این اپتو کوپلرهه فرکانس قطع اش 80KHz هست .
PWM هم فرکانسش هر قدری می تونه باشه ، بستگی به تولید کننده اش دارهه.
با AVR و اینا اگر می خوای تولید کنی ، زیر 1MHz در حد چند صد KHz می تونی تولید کنی.( ماکسش رو نمی دونم )
یه سری با ARM توسط PWM فرکانس بالا می خواستم درست کنم ، در حد 1MHz که رسید هم افت دامنه داشت و البته توی اسکوپ چک نکردم. کلا برای تولید فرکانس بالا نیست. کاربردش جوری هست که در همین حدود نیازها رو رفع می کنه.

اینجا اپتوکوپلر محدودت می کنه ، پس باید فرکانس رو حداکثر در این حد در نظر بگیری .

[Ambassador]

دوستان ببخشید بدون دم پایی میپرم وسط‌ آخه چرا فکر جوون مرد رو درگیر می کنید:-)(، مگه نمیگن bc547 با فعال شدن بیسش هرچی که روی امیتر باشه رو میفرسته روی کلکتور؟ خب اینجا چطوریه که انگار روی امیترش هیچی نیست! و بعد از اونطرفم tip41 هم همینطور؟ مگه این دو تا حکم سوئیچ کردن ندارن؟ اینجا که مثل یه حلقه بینهایت شده و هیچکدوم هیچ وقت فعال نمیشن! من گیج شدم...

[akbar8]

سلام دوستان محدوده فرکانسی موبایل تویه ایران تویه چه رنجی؟؟

[hadikh73]

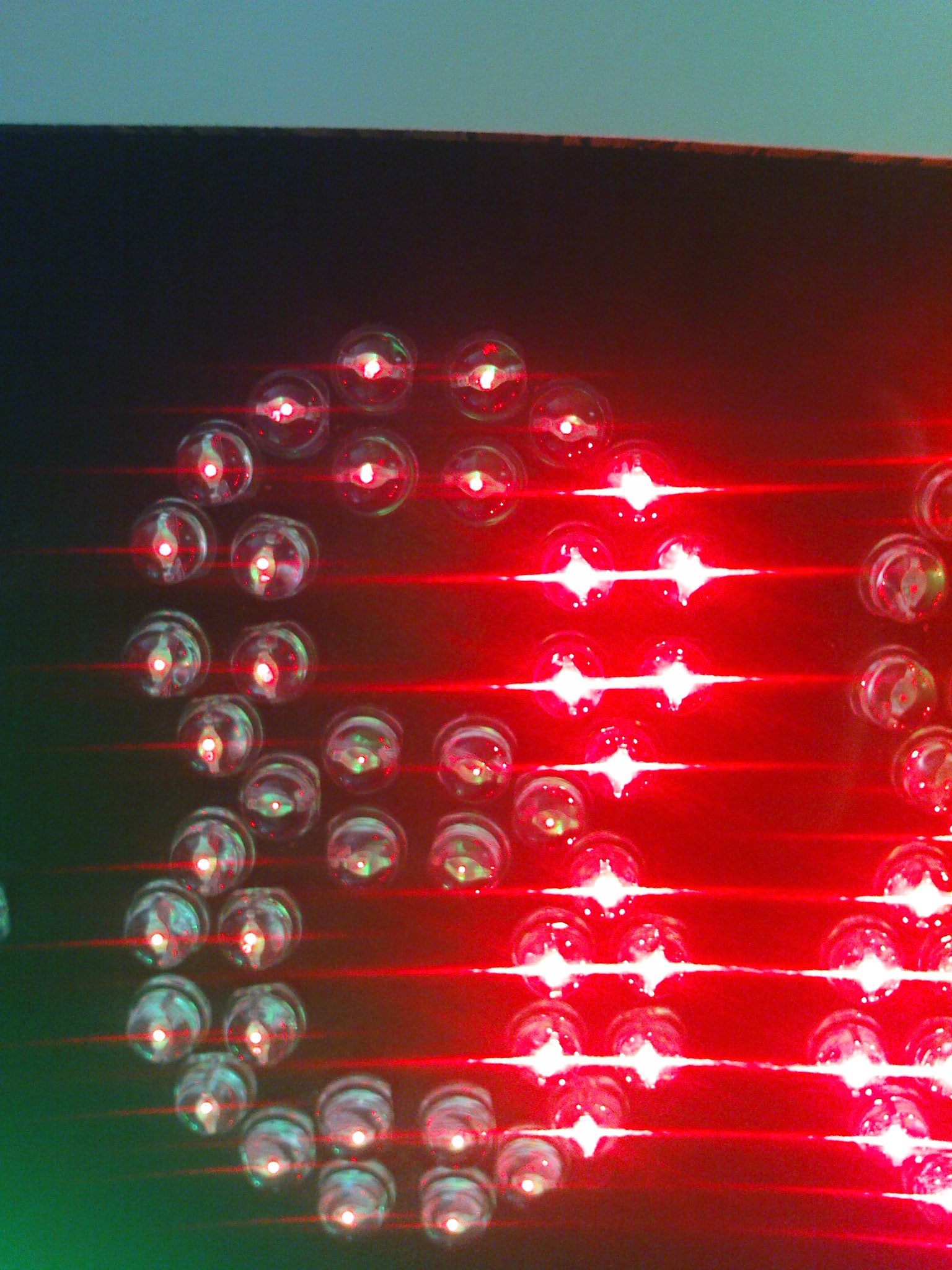

بچه ها من تاحالا دوتا ساعت با ال ای دی ساختم هر دوتا اینطوری بود

الان این سگمنت باید 1 رو نشون بده ولی می بینین که بقیه قطعه های سگمنت هم روشن می شن(خیلی کم نور) به نظرتون مشکل از چی میتونه باشه؟

[sharin]

@ مسلم:
اگر بار - بحث کنی گفته ی اولت درسته ، اما چون قرارداد معمولا بار + هست ، توی NPN ها از کلکتور به سمت امیتر جریان جاری می شه :)

به طور کلی در زوج دارلینگتون ترانزیستور اولی فقط می تونه اشباع بشه.
در زوج دارلینگتون ولتاژ اشباع مقدارش بالاتر از یه ترانزیستور معمولی می شه.
کی رو امیترش هیچی نیست؟ ترانزیستور اولی؟ چرا نیست؟! باید نسبت به زمین بسنجی ، پیوند بیس امیتر ترانزیستور دومی به عنوان بار برای ترانزیستور اولی هست دیگه. در واقع این یه جریان بیس خوب رو تامین می کنه و باعث می شه جریان کلکتور ترانزیستور دوم هم به مراتب بالاتر برهه.
در مدری که هادی گذاشت ، تقویت ولتاژی نداریم ، اما تقویت جریان داریم :)
حلقه ی بینهایت هم منظورت رو نفهمیدم ، اما این ترکیب به خوبی کار می کنه ، خیالت راحت :)

@هادی:
قبلا به چشم خورده بود این موضوع ، اما چون خودم کار نکردم به ذهن ندارم.
شاید اگر برای همه ی پایه ها یه مقاومت pull down بذاری مشکل حل بشه. تو نت هم یه سرچی بزن. موفق باشی.
