سوالات بدون انتهای من!

[sharin]

سلام.

1) ولتاژ؟ خوب تو بازار باید ببینی با چه ولتاژ شکست هایی گیر می یاد، یه سرچی می تونی بزنی.
2) معمولا ظرفیت کمی دارن و ولتاژ بالا و قطبیت ندارن طبیعتا برای AC کاربرد دارن و تحمل دما و ... اشون هم خوبه ... .
3) زنر وات بالا بگیر و مدارهای ابتدایی ساخت رگولاتور با زنر و ترانزیستور رو بررسی کن.

موفق باشی.

[aKaReZa75]

سلام مرتضی جان.
منظرویم از سوال 1 این بود که به یه زنر 5 ولت تا چه میشه ولتاژ داد که این 5 ولتش میکنه ؟ مثلا میشه بهش یه 1000 ولت بدی و 5 ولت بت بده ؟
2)خب سوالم همین بود که چه کاربردی داره برای مدار های سویئیچینگ ؟ چرا ازش استفاده میشه ؟ اگه نباشه چی میشه ؟

[sharin]

1) تا جایی که از ظرفیت توانش بالاتر نزنه و بسوزه ( یعنی بستگی دارهه مدار چقدر جریان بکشه )، دیتاشیتشون رو باید چک کنی ، حتما نوشته.
2) دوست داری بجاشون از چی استفاده کنی؟ :d
سوئیچینگ کار نکردم ، شماتیک بذاری و اطلاعات بدی شاید بتونم کمکت کنم.

[رسول]

زنر درست مثل رگولاتور میمونه یعنی استانداردهایی که برای رگولاتور رعایت می کنی باید در مورد زنر هم رعایت کنی

همونطور که ولتاژ ورودی رگولاتور نباید خیلی زیاد باشه مثلا برای 7805 بهتره کمتر از 10 ولت بدیم در زنر هم همینجوری باید ولتاژ ورودی رعایت بشه و زیاد نشه



برای افزایش جریان زنر هم می تونی از همون مداراتی که برای افزایش جریان رگولاتورهای سری 78 استفاده میشه استفاده کنی ( داخل اون مدار ترانزیستور قدرت و معمولا دو تا مقاومت استفاده میشه)



خازن پلی استر در اصل به خازنی گفته میشه که عایقش از جنس پلی استر هستش

ثبات این نوع خازن ها بسیار زیاد است و نسبت به رطوبت مقاومتر هستند

بعضی از خازن های پلی استر تا ولتاژ 1600 ولت رو هم می تونن تحمل کنن

دمایی که تحمل می کنن 125 درجه سانتیگراد است

ظرفیتشون هم از 500 پیکو فاراد هست تا 10 میکرو فاراد

نام دیگه خازن پلی استر میلار هستش

[aKaReZa75]

خب پس چحوری از یک زنر تو مدار سویچیگ 220 ولت رو به 5 ولت تبدیل میکنن ؟ شما که گفتتی نهایتا 10 ولت بیشتر از ولتاژ خودش باید باشه .

در مورد خازن من نوعشو میدونم ما دلیل استفادش تو مدار زیر رو نمیدونم .

[alimogmov]

.

درود
از خازنهاي پلی استر به خاطر نداشتن قطبيت در مداراتي که با ولتاژ AC سر وکار دارند بهره ميبرند. (البته دلايل آقا رسول هم را بايد بر آن افزود.)

در مداراتي که شما اشاره کرديد به عنوان يک امپدانس يا مقاومت AC در برابر جريان متناوب 50 يا 60 هرتزي عمل ميکند. و باعث بخش کردن ولتاژ  و يا کاهش جريان گذرنده از قطعه يا قطعات سري شده با خود مي شوند.

کافي است يکي از اين مدارات را شبيه سازي کنيم و رفتار خازن را بررسي کنيم (ولتاژ و جريان آن).

سپاس

[aKaReZa75]

یاد باد آن روزگاران را ... یاد باد....

[omid_phoenix]

یاد باد آن روزگاران را ... یاد باد....

یاد از آن روزی که بودی زهره یار من
دور از چشم رقیبان در کنار من

آخر کجایی زهره…

[aKaReZa75]

سلام خدمت همگی یادش بخیر چه دورانی بود ، خوشحالم که دوباره داریم جمع میشیم  :():

[hadikh73]

سلام عمو حصین عزیز
یادش بخیر ایشالله دوباره جمع میشیم مثل قبل

[aKaReZa75]

سلام ، کسی بلده با ulink-2 کار کنه ؟
میخوام باهاش lpc2368 رو پروگرام و دیباگ کنم همش ارور الگوریتم میده :|

---

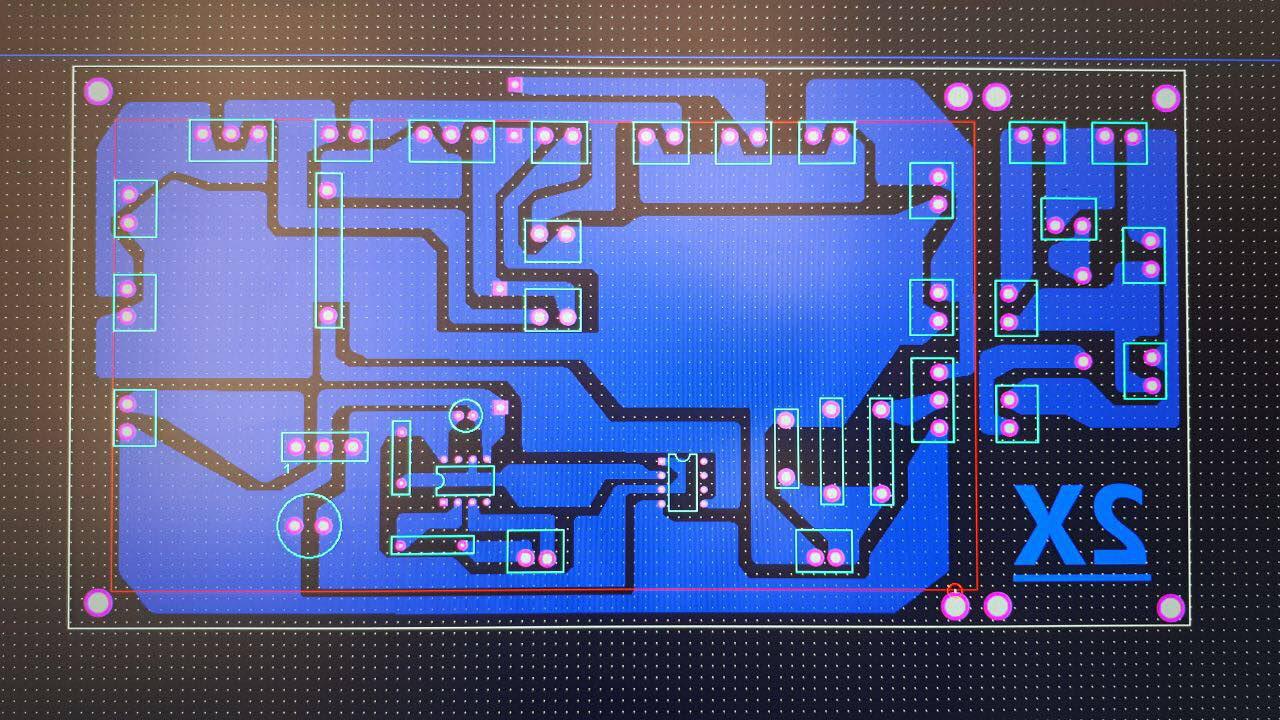

بعد یه سوال دیگه چطور میشه اینطوری پی سی بی زد ؟
من ورژن 2009 دارم هر کاری کردم اینطوری نشد ، اگه کسی میدونه لطفا راهنمایی کنه ممنون.
