راهنمایی در مورد تابلو روان

[mehrdadgh]

    سلام
ولی من با 350وات نتونستم جواب بگیرم

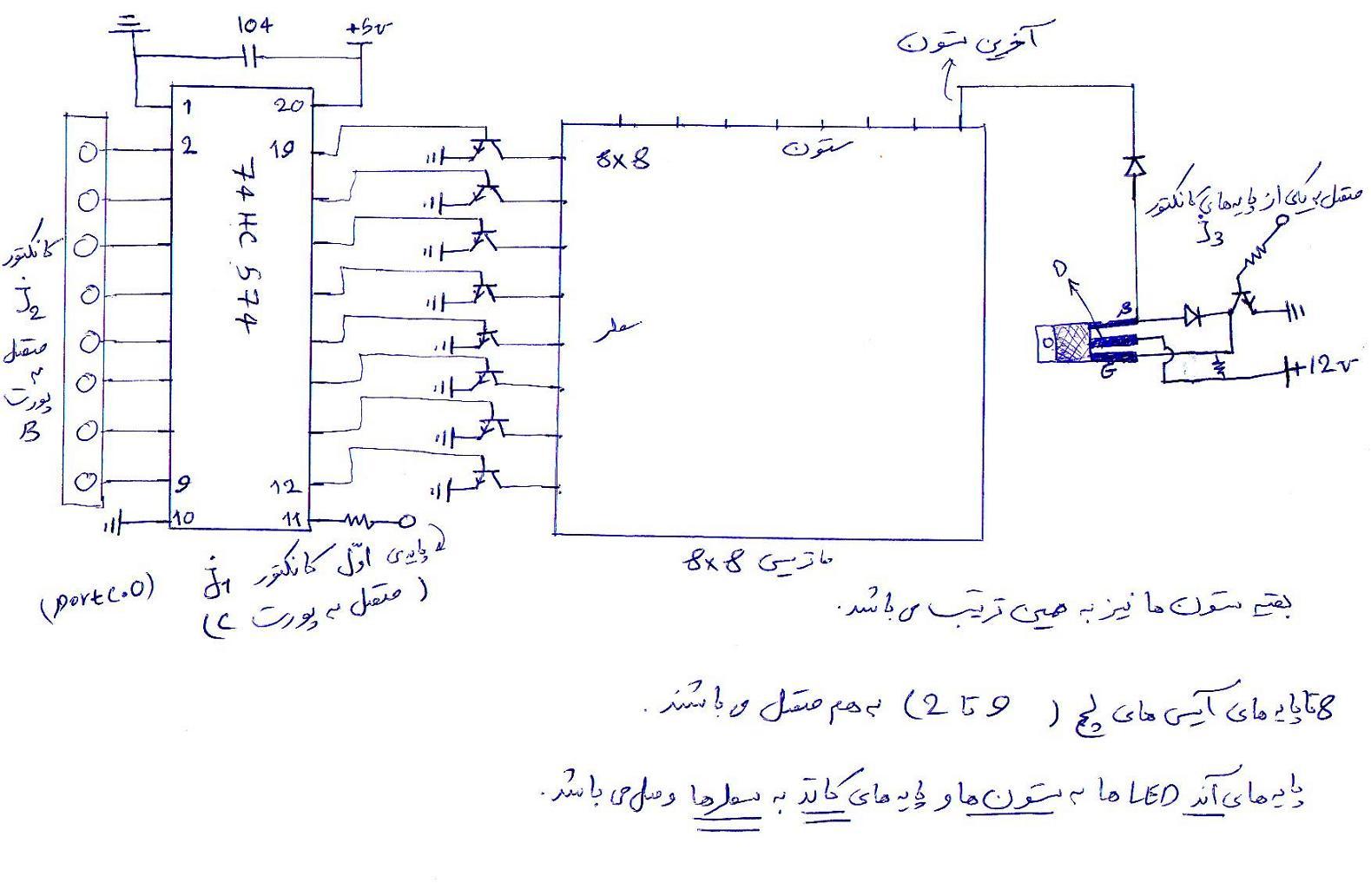

این شماتیک دستی !!! رو ببین

[1nafar]

سلام
برنامه زیر رو بریز :

کد:

$regfile = "m32def.dat"
$crystal = 16000000
Config Portb = Output
Config Portc = Output
Config Porta = Output
Dim A As Byte
Porta = &B01111111
Portc = 00000001
W:
For A = 0 To 7 Step 1
Toggle Portc.0
Rotate Porta , Right
Waitms 500
Portb = Lookup(a , Q)
Next
A = 0
Goto W

End

Q:
Data &B10000000 , &B01000000 , &B00100000 , &B00010000 , &B00001000 , &B00000100 , &B00000010

اگه درست کار کرد مقدار wait v رو کم کن
اگه بازم کار نکرد برنامه زیر رو بریز :

کد:

$regfile = "m32def.dat"
$crystal = 16000000
Config Portb = Output
Config Portc = Output
Config Porta = Output
Dim A As Byte
Portb = &B01111111
Portc = 00000001
W:
For A = 0 To 7 Step 1
Toggle Portc.0
Rotate Portb , Right
Waitms 500
Porta = Lookup(a , Q)
Next
A = 0
Goto W

End

Q:
Data &B10000000 , &B01000000 , &B00100000 , &B00010000 , &B00001000 , &B00000100 , &B00000010       'F

در اینجا فقط یه ماتریس باید کار کنه ، اگه درست جواب داد ، Toggle Portc.0 رو به پورت های دیگه تغییر بده .

[mehrdadgh]

سلام
من تو سایت اقی لاچینی هم مطرح کردم . نظرت چیه کلا مدارات تغذیه تابلو رو با یه مکدار دیگه عوض کنیم؟
اون برنامه رو هم چک میکنم میگم

[mehrdadgh]

سلام
مهندس یه کاری کنیم
من از چند نفر که تو کار این تابلو هستند پریسدم دیدم همشون از یه مدارهای دیگه استفاده میکنن ( البته طبیعیه که مدارهاشونو ندادن!!) و ضمنا تو این مورد که پاور نتونه جریان کافی بده هم مثل اینکه ایراد از مدار ماست چون اونا حتی از ترانس بعضی هاشون استفاده میکنن
من اندازه گیری کردم دیدم هر ماسفت جریانی در حدود2.8 آمپر برای روشن کردن همه ال ای دی ها عبور میده
اون برنامه ها هم زیاد معلوم نمیشه (به همان دلایل قبلی)

[1nafar]

سلام
پس من تا دو سه روز دیگه یه مدار میزارم

[کمیل]

دنبال یک پرژه تابلوی روان با صفحه کلید و با میکرو 8051 کسی هست راهنمای کنه با تشکر کمیل

[1nafar]

سلام
دیگه کسی با 8051 تابول نمیسازه ، اگه با avr میخوایین من میتونم کمک کنم ، یه دونه بسازیم (کلی درد سر )

[mehrdadgh]

سلام
بازم من اومدم!!!!
یه سوالاتی برام پیش اومده :
1) وقتی تابلو با کیبرد ساخته مکیشه باید برای هر کلید یه کدهای تعریف بشه؟؟( این طوری که پدر آدم در میاد تا برنامشو بنویسه)
2) بازم وقتی از کیبرد استفاده می کنیم فقط میشه یه نوع فونت رو نمایش داد؟

یه سوال هم از تابلو های نرم افزاری:
تو این تابلو ها فقط کدهای گلایف توسط نرم افزار به میکرو منتقل میشه و میکرو یه برنامه ای توش واسه گرفتن این کدها داره یا کل میکرو پاک شده و دوباره برنامه ریزی میشود؟؟
شرمنده که طولانی شد ولی هنوز دیگه تابستون نزدیکه و میخام یه دونه بسازم(اگه نسازم باید بی خیال مهندسی بشم!!) و به کمک شما ها نیاز دارم
ولی قول میدم اگه یدونش رو بسازم همه اطلاعات رو تو یه آموزش کامل می زارم تا بقیه هم استفاده کنن
راستی در مورد ال ای دی ها هم می خام از اون دو پایه ها استفاده کنم چون قبلیه از این 4پایه ها بودن و زیاد جریان می کشیدن و.......

[1nafar]

سلام

1) وقتی تابلو با کیبرد ساخته مکیشه باید برای هر کلید یه کدهای تعریف بشه؟؟( این طوری که پدر آدم در میاد تا برنامشو بنویسه)

برای اینکار چند روش وجود داره که من یکیش رو توضیح میدم
برنامه نویس همه حروف و اعداد و کارکتر ها رو با فونت های مختلف میسازه و روی میکرو میریزه ، وقتی که شما متن مورد نظرت رو وارد میکنی (مثلا "هویج" با فونت مریم ) این کلمه در eeprom میکرو ذخیره میشه ، توی برنامه حروف از هم جدا می شن( "ه" "و" "ی" "ج" )و هر حرف کد های متناظر خودش رو از جدول lookup به روی پورت ها میریزه .

تو این تابلو ها فقط کدهای گلایف توسط نرم افزار به میکرو منتقل میشه و میکرو یه برنامه ای توش واسه گرفتن این کدها داره یا کل میکرو پاک شده و دوباره برنامه ریزی میشود؟؟

کد ها در eeprom میکرو ذخیره میشن و در مواقع مورد نیاز از حافظه خونده میشن

[mehrdadgh]

نرم افزاری سراغ داری که هم فارسی باشه وهم سریال به میکرو وصل بشه؟

[mehrdadgh]

مهندس قرار بود که تابلویی رو که کامل کنیم با کیبرد بود؟؟
اگه این طوریه اندازه تابلو هم مهمه(منظورم ستون هاشه) مثلا16*48 باشه فرقی نمیکنه با 16*16
