micro switch input

[محمد حسینی]

این کد رو نوشتم برای خاموش و روشن کردن led با یه سوییچ. ولی جواب نمیده! مشکلش چیه؟

کد:

$regfile "M32DEF.DAT"
$crystal = 1000000
Config Porta.2 = Input
Config Porta.3 = Output
Sub1:
Do
   Debounce Porta.2 , 1 , Sub2
Loop
Sub2:
   Toggle Porta.3
   Goto Sub1
End

[محمد حسینی]

یه سوال دیگه!
چرا بعضی از پین های پورت c خروجی نمی دن؟ (mega32) می خوام ببینم آی سی من خرابه ؟

[arashrj]

سلام
چون بعضی از پایه ها (JTAG) برای پروگرم کردن استفاده میشن . اگه می خوای از اونا استفاده کنی باید فیوز بیت ها رو تنظیم کنی .

موفق باشی

[محمد حسینی]

فکر می کنم جواب سوال دوم رو دادی . . . jtag رو صفر کردم بازم نشد!
یه منبع خوب برای یاد گرفتن این فیوزها سراغ دارین؟ کتاب کاهه رو دارم ولی سر در نمیارم!!

[t3r!p3000]

کد php:

Debounce Porta.2 , 1 , Sub2


این دستور رو باید اینطوری وارد کنید :

کد php:

Debounce Pina.2 , 1 , Sub2


[محمد حسینی]

ممنون
میرم امتحان کنم.

[محمد حسینی]

قسمت config رو هم باید تغییر می دادم به pina.2
ولی بازم نشد! یه مشکل دیگه داره! led همینطوری روشن خاموش میشه. بدون اینکه من به سوییچ رو فشار بدم! بعضی وقت ها ثابت میشه! دوباره شروع می کنه! سوییچ رو هم که فشار می دم دیگه چشمک نمی زنه!
(سوییچ رو تست کردم سالمه)

[t3r!p3000]

همینطوری روشن خاموش میشه. بدون اینکه من به سوییچ رو فشار بدم!

مقاومت پول دوون ( پایین کش ولتاژ ) که یادت نرفته !

[محمد حسینی]

يعني چي؟ بايد چيكار كنم؟

[t3r!p3000]

با یه مقاومت حدود 10 کیلو اهم پایه میکرویی که به کلید وصل شده رو به زمین وصل کنید .

پایه میکرو یه سر به کلید و یه سر مقاومت وصل شه .
سر دیگه مقاومت به زمین و پایه دیگه کلید هم برق مثبت !

[محمد حسینی]

نشد!!

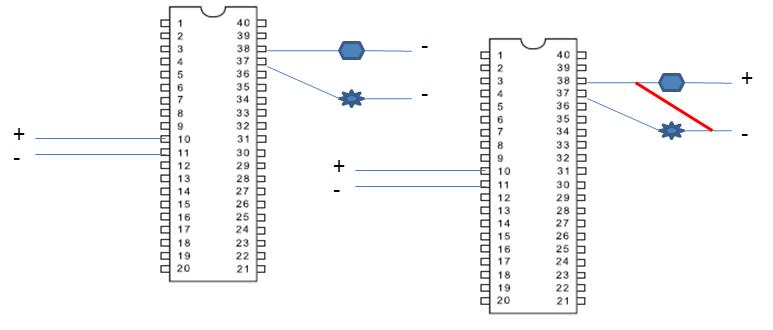

مدار اولی که خودم بسته بودم و مداری که trip گفت رو گذاشتم
ببینید مشکلش چیه


برای طراحی شکل مدار چه برنامه هایی هست؟
