مشکل با مدار درایور

[محمد حسینی]

من فکر کنم یه پستی داده بود دود شد !!؟!

حالا اگه با این ترانزیستورهایی که میگید پل H ببندم حداکثر چند آمپر میشه کشید ؟ خیلی فرق میکنه یا این آی سی های آماده؟ (با توجه به دردسرش!) مشکل نویز پیدا نمیکنه ! قیمت نهایی چند در میاد ؟ با حساب سیم لحیم و برق هویه 40 وات و . . .

[t3r!p3000]

مهندس جریان خروجی هر چقدر ترانزیسترو بتونه تامین بکنه هستش !

ولی من خودم پیشنهاد نمی کنم !
چون هم مدارت رو بزرگ می کنه و هم دنگ و فنگ داره !

رو نویز هم زیاد فکر نکن !!!

قیمت هم برای دو خروجی این می شه ! :
4 تا ترانزیستور مثبت جریان بالا
4 تا ترانزیستور منفی جریان بالا
هشت تا دیود
8 تا مقاومت
یه آی سی 4081
53.5 سانت لحیم
23 دقیقه و 19 ثانیه برق با مصرف 40 وات در ساعت ضرب در قیمت کیلو وات ساعت موجود در قبض خونتون !
دو تا بلیط برای خرید قطعات فوق و یا برای مایه دار ها مثل شما 3.5 لیتر بنزین ( شاید هم خیلی مایه دارین و می شه 2.8 لیتر بنزین سوپر !!! )

[abbas68]

با سلام
فکر کنم یه کم دیر شده باشه اما شاید بدرده دیگران بخوره
من با l298 کار کردم منم مثل دوستان خیلی کلنجار رفتم تا تونستم با هاش کار کردنو یاد بگیرم

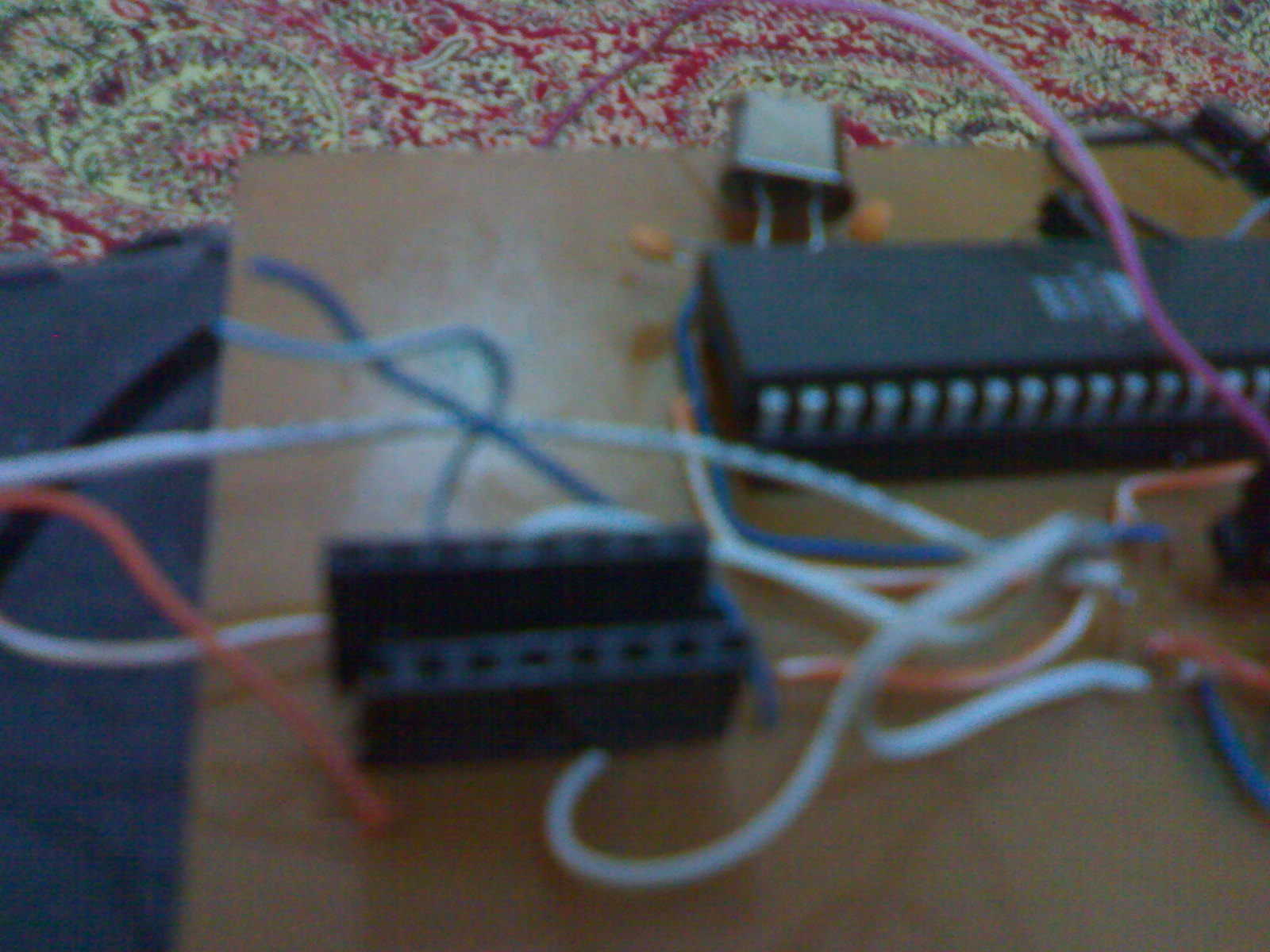

اما در مورد بستن روی برد بورد و پی سی بی من از پایه lcd استفاده کردم
که در شکل زیر هست
واما در مورد پایه ها من از دیود ها استفاده نکردم (برای من که این جوری جواب داد)
ودر مورد پایه sen حتما زمینش کنید
و در مورئ ولتاژ کاری با ولتاژ موتور
ولتاژ موتور حتما باید حداقل 1 ولت بیشتر از ولتاژ کاری باشد تا کار کند


موفق باشید

[t3r!p3000]

مهندس قسمت مهمش رو یادت رفت عکسشو بذاری که من مال خودمو می ذارم !

[abbas68]

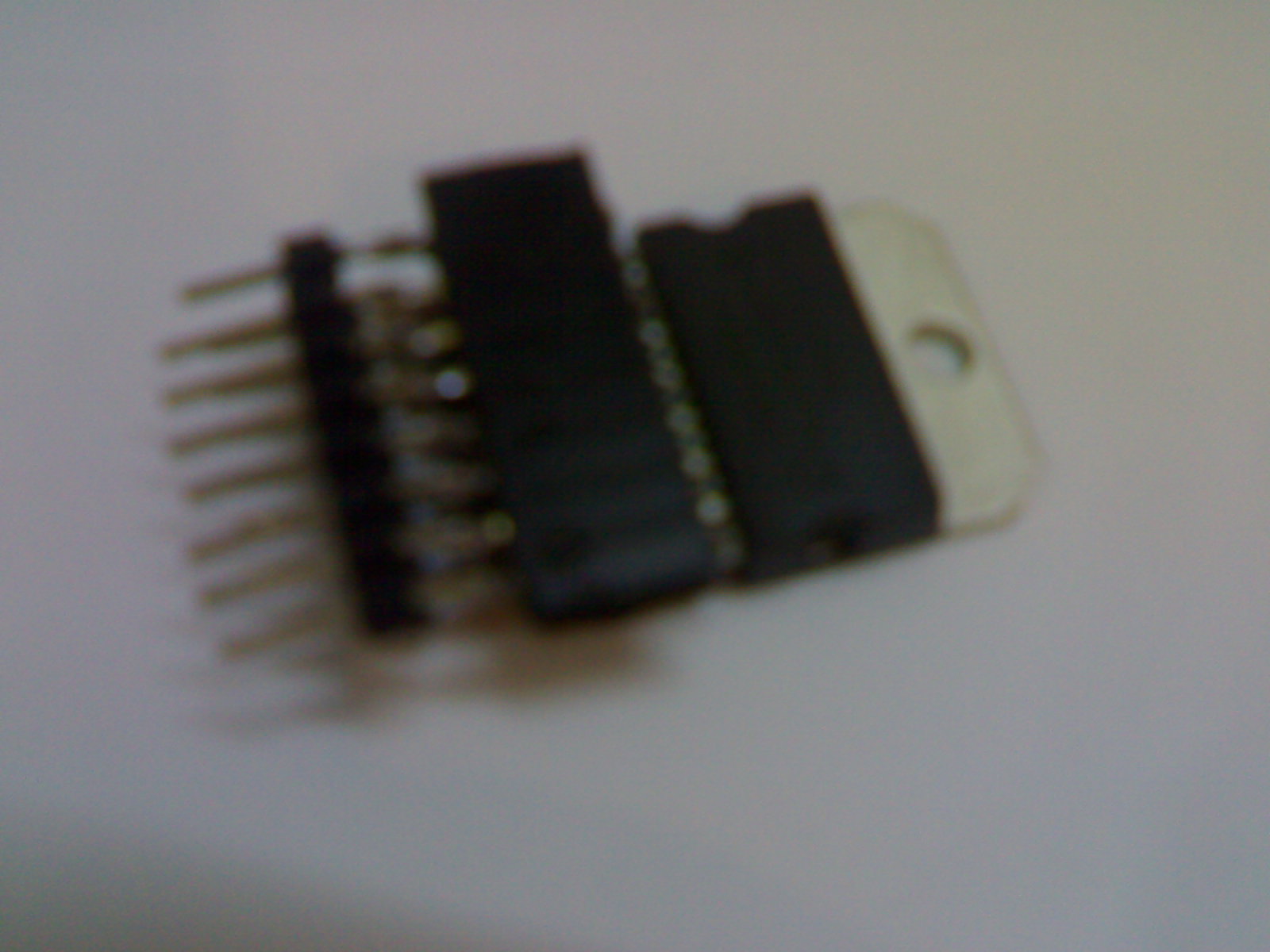

اینم پایه های l298 که با نرینگی و مادینگی lcd وصلشون کردم
ببخشید عکسش خیلی خوب نشد
چون امکانات نبود :d

---

مهندس قسمت مهمش رو یادت رفت عکسشو بذاری که من مال خودمو می ذارم !

آقا این کار کثیف کاری داره اما این کار من
در چندین جا وبه راحتی جدا و وصل می شه
و با حرارت آسیبی هم به آی سی نمی خوره

[t3r!p3000]

مهندس جان ولی من این روش رو اصلا پیشنهاد نمی کنم چون ربات معمولا لرزش زیاد داره و این پین هدر ها هم زیاد محکم نمی گیرن و ممکنه در حین حرکت قطع و وصل بشه !

تجربشو داشتم !!!!و آخرش مجبور شدم این کارو کنم : ( دقیقا تا 30 ثانیه قبل مسابقه داشتیم لحیم می کردیم و واسه همین خوب نشده ) !!!!

[محمد حسینی]

چرا زودتر نگفتین ؟ دیگه 298 نمونده !!
من متوجه عکس abbas68 نشدم ! بیشتر توضیح میدی! یا عکس واضحتر اگه بشه . . .
تریپ عکس دومت پایینش چیه ؟! گیره ؟ (با چی عکس گرفتی؟ چند ده مگا پیکسله ؟!)

[t3r!p3000]

چرا زودتر نگفتین ؟

گفتیم یکم به خرج بیفتی و ببینیم چقدر علاقه داری و هنوز ادامه می دی یا نه !!؟
(البته یادم نبود بچه مایه دار هستی !! )

-------------------------------------------------------------------------------------------

مهندس LCD رو چجوری وصل می کنی !
اینم همون طوری

یه پین هدر هایی هستش که بهشون وصل می کنی و نری و مادگی دارن !
تو عکس اولی من مشخصه چجوری به L298 وصل کردم !

خوب تو مدارت هم هم از همون ها بذار ( البته این دفعه مادگی ) تا بتونی سریع درایور رو عوض کنی !
تو عکس اولی عباس معلومه !


و من هم قبلا از این ها گذاشته بودم ولی بعدا دیدم که خیلی شل می گیره و قطع و وصل می شه ( مخصوصا ربات هم لرزش و حرکت زیادی داره ) و تو یه مسابقاتی مجبور شدم مادگی پین هدر رو باز کنم و ای سی درایور رو مستقیم لحیم کنم ! ( دقیقا 30 ثانیه قبل مسابقه لحیم کاریم تموم شد !!! )
اون گیره هایی که می گی مادگی پین هدر هستن که روکش پلاستیکی روش رو کندم !!!


در ضمن دوربین من اون زمانی که خریدم قیمتش از موبایل آقا عباس ارزون تر بودش !
CANON A550
اینجا رو هم ببین ! : http://forum.iranled.com/showthread.php?tid=8681

[محمد حسینی]

چرا مستقیم پینی که به 298 وصل کدی رو به بورد لحیم نکردی ! این چه کاریه ! همون پین رو بهش وصل میکنم ببینم چی میشه . . .

عجب مایه دارایی هستین شما ! مردم دوربین دیجیتال دارن !!

[t3r!p3000]

مهندس جدا کردن اونها زمان می برد و ما هم اون زمان عجله داشتیم !

مایه دار اونه که گوشیش 5800 هستش و می ره 4 تا 4 تا L298 می خره !!

[amin20005]

سلام
به نظر من یک سری به سایت دیتاشیت کاتالوگ بزنید
و کاتالوگ ای سی را دریافت کنید توی اون همه چیز توضیح داده شده
ازاینجا هم میتونید دریافت کنید (به پست پیوست شده
  1773.pdf (اندازه: 600.26 KB / تعداد دفعات دریافت: 109) )
