اول جواب سوال منه بدین

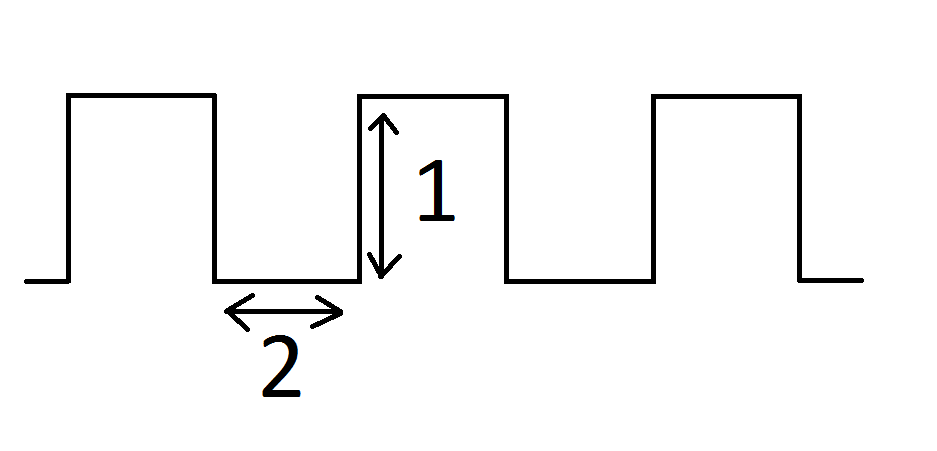

توی این تصویر به 1 چی میگن به 2 چی میگن

با همون دستور pulsin هه چيه ، تو بسكام ، با همون مي توني عرض پالس رو بگيري ديگه ... ، فركانسش هم كه داري.
اگر دامنه ي پالس ها رو هم مي دوني ، مي توني از يه خازن صافي ردش كني و DC اش كني. حالا ببين انتگرال چه تابعي مي شه مقداري كه بدست آوردي ، ( يكمي سخته نه! :) )

مرتضی جون عمرا اگر ی ذره فهمیدممیشه زیر دیپلم توضیح بدین

شرمنده حواسم نبود.
این فرمولاش برا آستابل.

R1+R2=x
t1=0.7*x*c
t2=0.7*R2* c
d.c=t1/T*100


R2 مقاومت بین پایه 7 و6
R1 هم Vcc تا 7
c هم که معلومه

خواسی بگو برات تحلیلی حساب کنم فقط شماتیک بزار.
همین .

اکبر جون c که دوتا هستن یکی به پایه 5 وصل میشه و یکی به 6 و 2 کدوم یکیشون؟
T چیه؟
چرا t2 استفاده نشده
T همون t2 هه
d.c میشه همون عدد 1 که توی عکس گذاشتم

[akbar8]

منظور اون C هس که به پایه ی 2 تا زمین وصل.
خازنی که به پایه ی 5 وصل میشه در فرکانس مدارهیچ تاثیری نداره. الکی.
T زمین تناوب کل سیکل. یعنی جمع t1 وt2
t1 همون قسمت مثبت و t2 همون قسمتی که صفره( در شکل موجت).
تویه دیوتی سایکل فقط t1 تاثیر داره.
الان دیوتی سایکلت 50 درصد. یعنی 50 درصد از موج تویه محدوده 1 ولتاژ مثبت هس.

[hadikh73]

منظور اون C هس که به پایه ی 2 تا زمین وصل.
خازنی که به پایه ی 5 وصل میشه در فرکانس مدارهیچ تاثیری نداره. الکی.
T زمین تناوب کل سیکل. یعنی جمع t1 وt2
t1 همون قسمت مثبت و t2 همون قسمتی که صفره( در شکل موجت).
تویه دیوتی سایکل فقط t1 تاثیر داره.
الان دیوتی سایکلت 50 درصد. یعنی 50 درصد از موج تویه محدوده 1 ولتاژ مثبت هس.

آقا دمت گرم کامل بود حال کردم فقط واحد C چیه فارد یا میکرو فاراد یا پیکو فارا؟؟
توی اون عکس 1 و 2 رو هم میشه بگی چین
نرم افزار باحالی بود یکم باهاش کار می کنم اگر سوالی داشتم می پرسم ممنون

[salehjg]

ببخشید وسط بحث پریدم
منم مشکل دارم...

الان مثلا دیوتی سایکل 70 درصد یعنی چی؟
(فقط شکل موج رو توصیف کنید میفهمم)

[hadikh73]

ببخشید وسط بحث پریدم
منم مشکل دارم...

الان مثلا دیوتی سایکل 70 درصد یعنی چی؟
(فقط شکل موج رو توصیف کنید میفهمم)

اگر اشتباه نکنم یعنی
t1 تقسیم بر T ضرب در 100 میشه 70
به زبون ساده میشه 70 درصد موج مثبته و 30 درصد صفره
درسته اکبرجان

[salehjg]

حله
گرفتم

راستی یه برنامه برای این 555 دارم...فکر کنم از ایرانویج گرفته بودم....( آقا حسین یا آقا امید گذاشته بودن)

http://bayanbox.ir/id/8360942566592873586?info

[akbar8]

آقا دمت گرم کامل بود حال کردمClapClap فقط واحد C چیه فارد یا میکرو فاراد یا پیکو فارا؟؟
توی اون عکس 1 و 2 رو هم میشه بگی چین
نرم افزار باحالی بود یکم باهاش کار می کنم اگر سوالی داشتم می پرسم ممنون

هادی جون شما فاراد بگیر مقاومت ها رو هم اهم.
1 میخاد دامنه پالس رو بهت نشون بده.
2 هم میخاد قسمتی از پالس رو که شکل موج صفر وهیچ مقداری نداره رو نشون بده.

ببخشید وسط بحث پریدم
منم مشکل دارم...

الان مثلا دیوتی سایکل 70 درصد یعنی چی؟ Biggrin

(فقط شکل موج رو توصیف کنید میفهمم)

صالح جون دیوتی سایکل یه نسبت بین قسمتی از موج که مقدارش مثبت با کل شکل موج.
دقیقا نسبت بین a و b درشکل موج زیز.
یعنی 70 دصد از طول موجمون مثبت باشه.
اون قسمتی که نقطه چین قرمز وقتی به شکل موجمون اضافه میشه که شکل موجمون دیوتی سایکلش 70 درصد داشته باشه.

[hadikh73]

حله
گرفتم

راستی یه برنامه برای این 555 دارم...فکر کنم از ایرانویج گرفته بودم....( آقا حسین یا آقا امید گذاشته بودن)

http://bayanbox.ir/id/8360942566592873586?info

برنامه ی جالبی بود ممنون
|آقا ی سوالی داشتم با اهممتر عقربه ای هم میشه دیوتی سایکل رو اندازه گرفت
ولتاژ مرجع 5 ولته
ولتاژای که اهمتر 3.33333 نشون میده
که دیوتی سایکل میشه 3.33 تقسیم بر 5 مساوی 0.666 میشه
با محاسبات هم حساب کردم همین طور بود
راستی واحد c هم تاثیر نداره چون حذف میشه
دوستان لطفا گفته های منه تایید کنین خودم نمی دونم آخر شبی چی دارم میگم

---

ممنون اکبر جون
منظورم از عرض پالس همون 1 بود
الان 1 رو چطور حساب کنم

[akbar8]

آره هرچی گفی درس بود.
قسمت 1 دامنه ی پالس.
دامنه اش میخای حساب کنی؟؟
برات فرمولای دامنه رو بزارم؟

[hadikh73]

آره هرچی گفی درس بود.
قسمت 1 دامنه ی پالس.
دامنه اش میخای حساب کنی؟؟
برات فرمولای دامنه رو بزارم؟

خیلی ممنون میشم اگر لطف کنین

[akbar8]

شزمنده دیر جواب دادم هرچی فک کردم فرمول یادم نیومد بایه چیز دیگه قاطی شده بود
دامنه ات برابر با vcc همون تغذیه 555.
مثلا اگه تغذیه ات 10 ولت دامنه ات هم 10 ولت میشه.
فرمولی هم در کار نیس
