مشكل ست كردن پايه ميكرو

[اشك]

سلام.
كاشكي اين سوال رو زودتر ميپرسيدين.

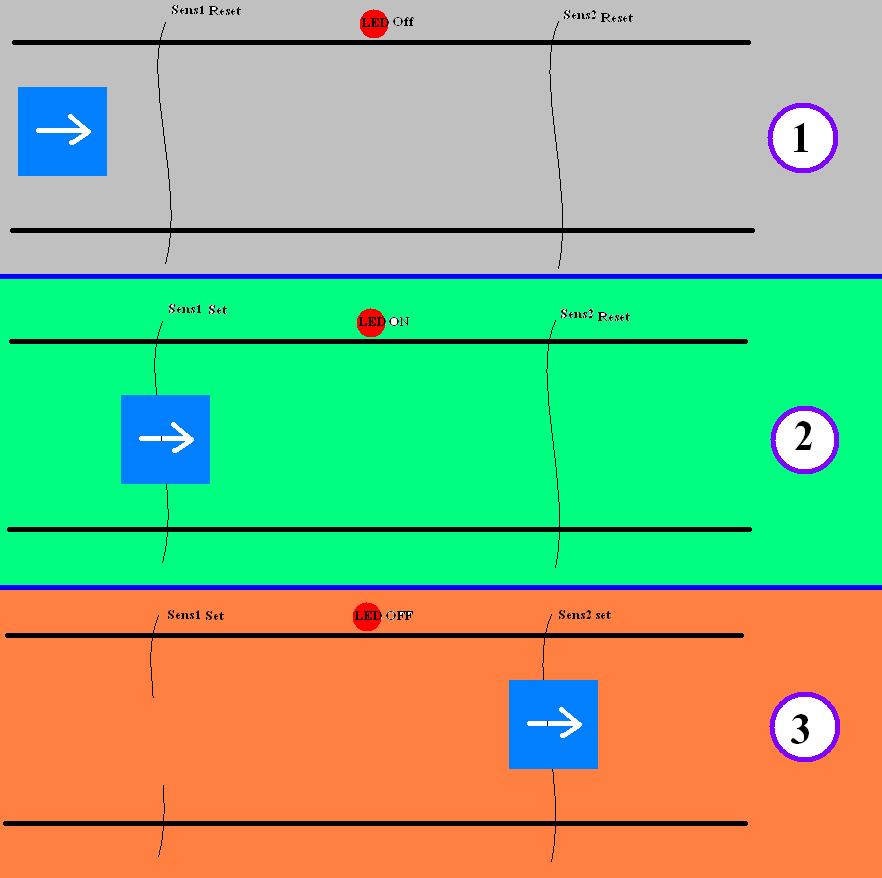

شما يك مسيري را در نظر بگيريد كه يك موجودي ميخواهد از آن عبور كند.
حالا من ميخوام دو سنسور يا حسگر يا هر چيزي كه متوجه حركت بشه را در مسير اون بزارم.

حالا من ميگم اگه sens1 (حسگر اول) فعال شد فرماني بدهد تا led را روشن كند.
و اگر sens2(حسگر دوم) فعال شد led را خاموش كند.

اين هم شماتيكش تا منظور منو بهتر بفهميد/

[رسول]

اينجا نميشه عكسي بزارم تا ببينيد شماتيكشو؟

چرا نمیشه؟؟؟؟
میتونید برید تو یکی از سایتهای آپلود عکس وعکستونو دراونجا قرار بدین وآدرسشو هم در اینجا بذارین
مثل سایتهای:
http://upload4pic.co.cc/
http://qhp.ir/

ویا اینکه بصورت فایل در آورید واز طریق خود ایرانویچ (پیوست موجود در پایین صفحه که به شما اختصاص دارد)در اینجا قرار دهید.

[t3r!p3000]

مهندس برنامه شما که این میشه :

کد php:

$regfile = "m32def.dat" : $crystal = 1000000

Ddrb = 0 : Ddrd = 1                                         '

Do
    Debounce Pinb.0 , 0 , In_jesm , Gosub
    Debounce Pinb.1 , 0 , Out_jesm , Gosub
Loop

In_jesm:
   Set Portd.0
Return

Out_jesm:
   Reset Portd.0
return


خروجی سنسور اول رو بزن به پایه یک میکرو و سنسور دوم پایه دو میکرو اتمگا 32 و خروجی هم پایه 14 میکرو !

البته من در نظر گرفتم در حالت معمول مادون قرمز برگشت داره و خروجی سنسور یک هستش و اگه جسمی رد بشه خروجی سنسور صفر میشه !!!! ( اگه برعکسه تو برنامه تو دستور دبونس به جای صفر یک رو وارد کن ) !!!

[اشك]

آقا اصلا جواب نداد. ديگه خيلي داره كفريم ميكنه.
من ميدونمچشه داره نويز ميگيره!
اگه از مادون قرمز استفاده كنم نويزش كمتر ميشه ؟ يا بازم عين اين سويچها نويز زياد داره؟

[t3r!p3000]

مگه واسه عبور جسم از چی استفاده کردی ؟؟؟

[اشك]

اگه از مادون قرمز استفاده كنم نويزش كمتر ميشه ؟ يا بازم عين اين سويچها نويز زياد داره؟

همونطور كه نوشته بودم از سوييچهايي كه براي ريست كردن ميكرو استفاده ميشه استفاده ميكردم.
همين سوييچ كوچيكاي مشكي رنگ كه 4 پايه هست.

حالا چرا جواب سوالمو نداديد؟

[t3r!p3000]

مادون قرمز معمولا عملکرد بهتری داره !

واسه سوئیچ ها هم یه خازن باهاش موازی کنی درست میشه !

[رسول]

اگه فاصله جسم وسنسور بیشتره میتونی از لیزر هم استفاده کنی ...

[اشك]

نه بيشتر از 10 سانت نيست.يعني نهايت تا 5 سانت هست .

---

همون طور كه دوستان ميدونن من بعد از 2 سال شروع به كاراي الكترونيك كردم و مدار مادون قرمز رو يادم رفته.
اگه ميشه يكي برام نقشه مدار مادون قرمز رو همراه با يك رله برام بزاره كه برم جنساشو بخرم.
خيلي ممنون !

[t3r!p3000]

http://iranled.com/node/9

[EBI1205]

می خوای با دستور DDRC.0=0 هم پایه رو پول آپ کن شاید فرقی کرد. بعید می دونم عیب از برنامه ات باشه شاید میکروت خرابه
