چندتا سوال در مورد آپ امپ

[محمد حسینی]

من ولتاژ ورودی 0 تا 5 دارم و می خوام تبدیلش کنم به 0 تا 20

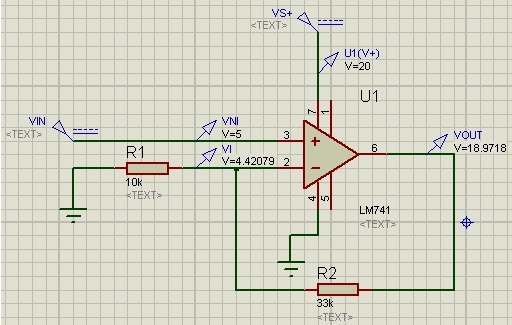

مدار زیر رو بستم...

بهره حدودا 4 هست.
تو پروتیوس جواب میده ولی در عمل ولتاژ خروجی بین 9 تا 20 تغییر می کنه.
چرا اشباع منفی 9 شده ؟ من که تغذیه (اشباع) منفی رو زمین دادم.
طبق درس هایی که ما خوندیم چون تغذیه صفر و +20 هست پس خروجی باید بین 0 تا 20 تغییر کنه.
بین 0 تا 20 خطی ، اشباع مثبت 20 و اشباع منفی 0

اومدم اشباع منفی رو منفی 20 گذاشتم درست شد! خروجی بین 0 تا 20 تغییر می کرد. چرا؟ در مورد این تغذیه توجیه م می کنین؟


یه سوال دیگه : تو این مدار که فرقی نمی کنه فیدبک رو از ورودی منفی بگیرم یا مثبت ؟؟

[رسول]

خب معلومه دیگه 741 حتما باید ولتاژ منفی داشته باشه تا بخوبی کارکنه ...
بقول آقا هادی که توی یکی از تایپیک ها گفته بود:

741 حداقل به ۷ ولت نیاز داره با ۵ اصلا کار نمی کنه اونم باید ولتاژ دوبل باشه تا خوب کار کنه یه چیز دیگه باید انتخاب کنید

لینکشم در زیر گذاشتم:
حذف آفست lm741

[محمد حسینی]

ولتاژ 7 دوبل یعنی مثبت و منفی 7 برای تغذیه؟

یه آپ امپ معرفی کنین که که ولتاژ منفی نخواد.

در مورد پایه های آفست هم لطفا توضیح بدین.

[t3r!p3000]

324

LM324


آفست رو جدی نگیر !
موقعی که آپ امپ باید صفر ولت بده ممکنه نده و با افست تصحیحش می کن !!!

[محمد حسینی]

ممنون.
این سوالم جواب بدین دیگه! می دونم خیلی ساده ....
فرقی می کنه فیدبک از ورودی منفی بگیرم یا مثبت ؟

[t3r!p3000]

خوب مهندس فیدبک مثبت که میشه نوسان ساز !!!

[محمد حسینی]

یعنی چی؟!
منظورم این مدار که جوابی که من میخوام نمیده!
به پایه 2 (ورودی منفی) 5 دادم ولی پایه 3 (ورودی مثبت) 5 نشده!
بیشتر توضیح می دی فرقشون چیه؟

[mehrdadgh]

تو این مدار که باز تغذیه دوبل به اپ امپ ندادی !
تغذیه به ساختار اپ امپ بر میگرده که بعضی ها آرایششون طوریکه به تغذیه دوبل نیار دارند ! ( برای اطلاعات بیشتر الکترونیک3 بخون )

[محمد حسینی]

تغذیه رو دادم.
درست شد.
پس فرقی نمی کنه فیدبک از ورودی مثبت باشه یا منفی؟

[mehrdadgh]

چرا از زمین تا آسمون فرق میکنه !

برای کارای معمولی و تقویت کننده از فیذبک منفی و مثبت هم برا ینوسان ساز ها و اشمیت تریگر استفاده میشه !

[t3r!p3000]

فکر می کنم سید داره بد می گه !

تو مدار شما فقط فیدبک منفی داریم !

ولی شما منظورت اینه که به ورودی مثبت آپ امپ ولتاژ مورد نظرمون رو وصل کنیم یا به ورودی منفی !

خوب اگه به ورودی منفی وصلا کنی که خروجی برعکس میشه !

فرمول تقویت ولتاژ هم تو ورودی مثبت و منفی فرق فوکوله !!
