مدار تشخيص جريان

[Majid_Ebru]

با سلام به همه دوستان
يه مدار خارجي رو بايد مشابه سازي كنم و كمي مشكل دارم لطفاً كمك كنيد :
مدار راه اندازي موتوري هست كه بايد زماني كه موتور گير( از لحاظ مكانيكي) مي كنه ميكرو متوجه بشه.

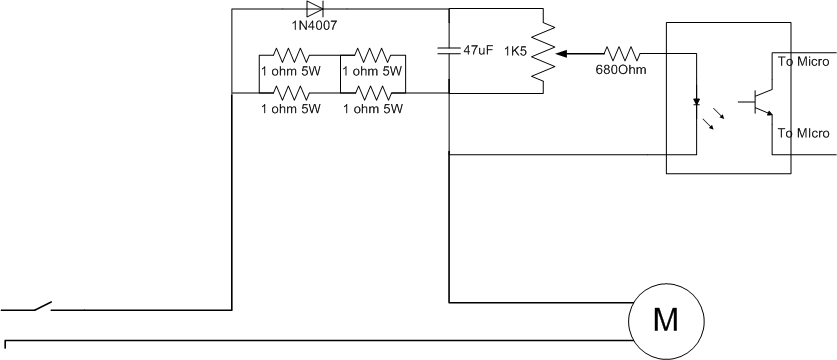

مدار رو ضميمه كردم.
بايد علاوه بر تشخيص مقدار جريان ، حساسيت مدار رو نيز افزايش بدم.
حداكثر جريان مدار زماني كه موتور گير ميكنه 1.5 آمپر هست و بايد با استفاده از Pot مقدار جريان دلخواهي كه مي خوايم ميكرو تشخيص بده قابل تنظيم باشه.يعني بتونيم مثلاً زمانيكه جريان موتور0.8 شده نيز ميكرو متوجه بشه.
آستانه ولتاژ براي اوپتو 0.8 ولت هست.
لطفاً اگه امكان داره هم درباره تحليل مدار كمي اطلاعات بديد و هم اگه مدار مشابه و يا آي سي براي اين كار ( تشخيص مقدار جريان) داريد بگيد خيلي ممنون ميشم.
با تشكر

[reza555]

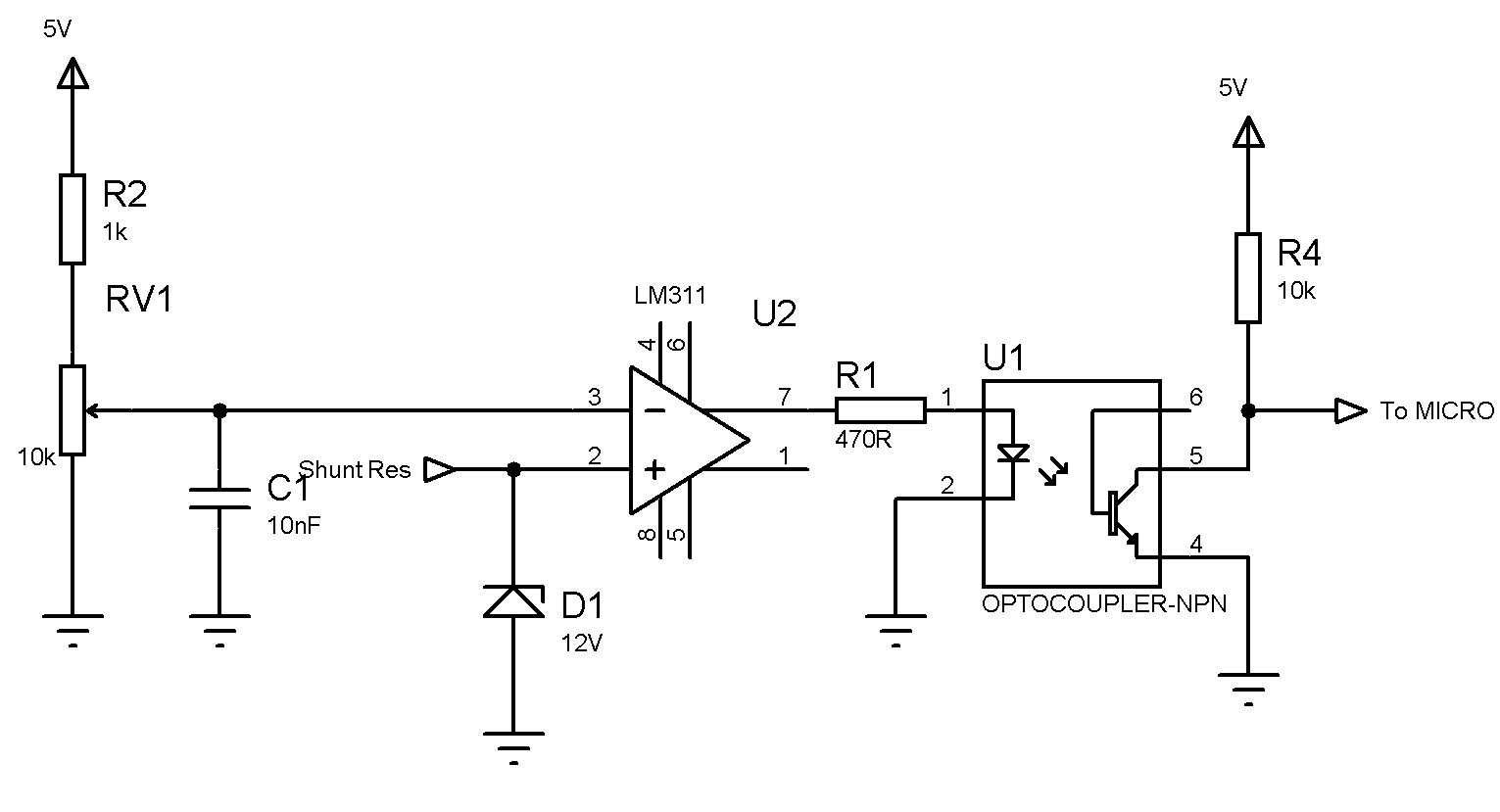

به نظر من قبل از اپتو یک آپ امپ بذار که نقش مقایسه کننده رو ایفا کنه
مثل مدار زیر
اگر موتور AC هست ولتاژ دو سر شنت رو با یه دیود یکسو کن و با یه خازن صافی بده به پایه میکرو
اگر جریان موتور ماکزیمم 1.5 آمپره میتونی یه مقاومت 1 اهم 5وات بذاری
اون خازن شماره 1 هم 100 نانو بذار

[abbasalifix]

نه فرزندم...
شما باید از سنسور های جریان استفاده کنی این سنسور ها جریان ac و dc رو اندازه میگیرن و به میکرو یه ولتاژی میدن که باید با مبدل آنالوگ به دیجیتال تبدیلش کنی
این سنسور در بسته بندی شبیه به یه آی سی ساده است و خیلی هم دقیقه

[reza555]

سلام عباس آقا
نظر شما هم درسته اما این جا 1.5 آمپره و تلفات شنت ناچیزه
تلفات وقتی میره بالا که مثلا جریان مورد نظر 100 آمپر باشه
اون موقع استفاده از سنسور های نمونه گیر معقول تره

[Majid_Ebru]

سلام
ممنون از جواب ها
آقا رضا ببخشيد اين مداري كه شما ارائه كرديد كجاش ورودي برق؟؟
راستي موتور سه فاز هست كه تك فاز راه اندازي ميشه.
ممنون

[reza555]

سلام
ببخشید دیر شد
از دو سر شنت مستقیم میره به پایه شماره 2 مقایسه کننده

اونش مشکلی نداره
