[سوال] تقسیم کننده

[رسول]

سلام

من یه مداری دارم که خروجیش هر دو ثانیه یکبار یک میشه ...

حالا می خوام اینو تقسیم بر دو کنم تا هر یک ثانیه یکبار یک بشه!!

آیا آی سی هستش که خروجی مدارمو بهش بدم تا اونم تقسیم بر دو بکنه و خروجی جدید تحویلم بده؟؟


---------------------------------------------------
فکر خوب , معمار و آفریننده است (دیل کارنگی)

[ha_60]

4060 تا ۲ به توان ۱۲ رو فکر کنم تقسیم می کنه

[reza555]

به یه فلیپ فلاپ D هم میشه


[رسول]

ممنون

رضا جون اینی که گذاشتین من بر عکسشو می خوام ...

حالا شایدم سوالمو خوب طرح نکردم!!

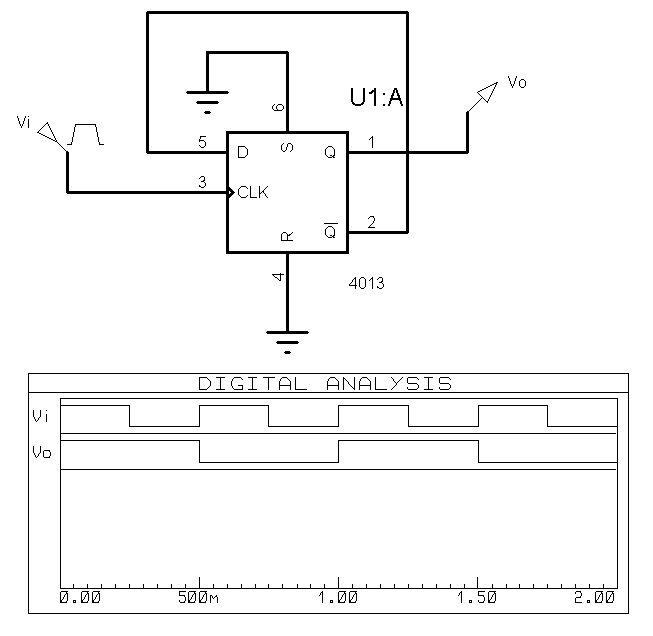

یعنی تقریبا چیزی مثل نمودار زیر :




------------------------------------------------------------------------
سختی های بزرگ به آدمی نیرویی دو چندان می بخشد (ارد بزرگ)

[reza555]

آی سی خاصی پیدا نکردم
شما در اصل چند برابر کننده فرکانس میخوای نه مقسم فرکانس
شرمنده داداش رسول

اگر دیوتی سایکل مهمه میتونی جای اون مقاومت پایینی و اون مقاومت 50کیلو یه پتانسیومتری بذار و دقیق با اسکوپ تنظیم کنی

  frq doubler.rar (اندازه: 13.74 KB / تعداد دفعات دریافت: 72)
