[سوال] پایه های کریستال اسیلاتور smd

[salehjg]

سلام
یه سری کریستال اسیلاتور smd دارم.
پایه هاشو نمیدونم.
نت گشتم.
ولی جور در نمیاد.

قطعه رو به راست دوران دادم تا از پد های اون عکس بگیرم.



[abbasalifix]

فک نمیکنم فرقی داشته باشه باید از تعمیرکترای موبایل بپرسی این قطعه زیاد خراب میشه حتما اونها میدونن

[salehjg]

وقتی طبق مشخصاتی که سایر اسلاتور ها دارن به مدار میبندم، در پین output بجای موج سینوسی، 5 ولت دارم.

[salehjg]

سلام
همچنان نتونستم این کریستال هارو راشون بندازم
کسی تجربه ای نداره؟

چند تا مدل مختلف رو هم تست کردم
بازم خروجی هیچی نیست.

[aKaReZa75]

من یه سرچ زدم تو کتابخانه های آلتیوم یه چیز جالب پیدا کردم ، اما الآن فرصتشو ندارم اونو تست کنم فقط اگه تا فردا شب اینجا قرارش ندادن بم یاداوری کن

[sharin]

سلام صالح خان. چه خبرا؟
من 2 سال پیش برای یه برد CPLD از اینا استفاده کردم ، البته نه دقیقا این و راه اندازیش دردسر نداشت.

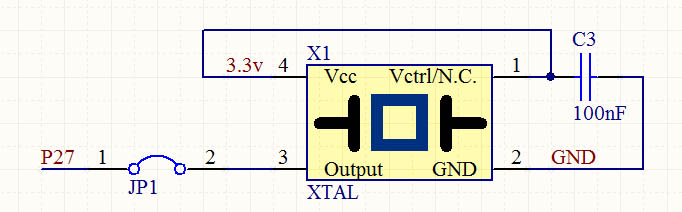

شماتیک رو ببین ...
گرچه به شکل دیگه هم می شه بستش اما زیاد تفاوت ندارهه.
یه پایه Enable هست ظاهرا.

[salehjg]

@حسین
مرسی

@مرتضی
آقا دمت گرم
فقط محض احتیاط، اسیلاتور رو اگه مستطیل فرض کنیم، ضلع بزرگ اش افقی هست توی تصویر فوت پرینت؟ درسته؟



چه جالب
من پایه های اسیلاتور رو طبق یه بورد چینی که برای آلترا داشتم در آوردم(از آفتاب رایانه خریده بودم)

پایه هاش دقیقا 90 درجه دوران بدی، میشه همینی که شما عکسشو گذاشتی!

[sharin]

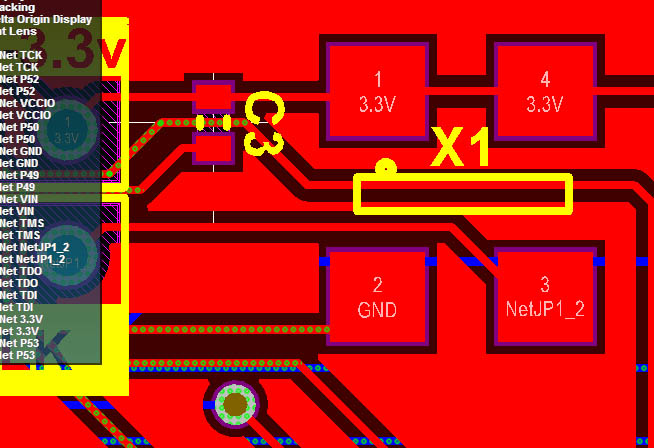

عکس اون تیکه ی بورد رو پیوست کردم. حله؟
این قطعه هم فکر کنم از همون کتابخونه ای هست که خودت قبلا گذاشتی ، البته تاجایی که یادمه کمی دستش زدم بعد از اینکه تو نت چک کردم.

[salehjg]

آهان
الان شد
مرسی

یعنی ضلع بلند تر مستطیل اسیلاتور در عکس فوت پرینت، عمودی هستش.

پس منم پایه هاشو درست تست کرده بودم
احتمالا کریستال اسلاتور های من همشون مشکل دارن


نکنه خروجی اینا رو نمیشه با اسکوپ دید؟؟؟؟
(بخاطر ظرفیت خازنی اینا)

[sharin]

خواهش می شه ...
اسکوپت مگه چند مگاهرتز هست؟ کریستال اسیلاتورها چی؟
من که متاسفانه اوسکوپ ندارم و تا حالا تست نکردم.

[salehjg]

اسکوپ من 20 مگاهرتز آنالوگه

کریستال اسیلاتور هام تقریبا 8 مگ (البته اونایی که smd ان)

خروجی یه خط صافه
ظاهرا همشون مشکل دارن


با اسکوپ خودم، خروجی یه اسلاتور dip هه 25 مگ رو هم میتونم ببینم...

شاید smd بودن یه پارامتری رو تغییر میده، نمیدونم...
