[سوال] مدار نشان دهنده مقدار مقاومت متغیر

[abbasalifix]

مدار شما هم درسته
اینکه یه مقداری خطا داره باید از متغیر ها با مقدار های دقیق ممیزی استفاده کنید تا مقدار محاسباتی هم درست در بیاد
الان روی یه سری مقاومت هایی خطا داره

[hadikh73]

این ساختم محدوده ی 1 کیلو تا 1 مگا رو با دقت اندازه می گیره

[omid_phoenix]

ببینم می تونم این و با بیسیک بنویسیم(کمک نکنیدا )

[omid_phoenix]

این و با بیسیک نوشتم ولی نمیدونم چرا مابین بازه رو دقیق نمیگیره!


  OHM METER.rar (اندازه: 40.03 KB / تعداد دفعات دریافت: 43)

[hadikh73]

ولت متر که درسته
اهم متر رو باید همین طور که عباس گفت بسازی
1- طبق قانون v=ir باید iحساب کنی اینطوری
i=1023-v
با این کار ولتاژ مقاومت معلوم حساب کردی
مقدار مقاومت معلوم هست 22000 اهم پس
2- i=i/22000
تا الان جریان 2 تا مقاومت حساب کردی
ولتاژ این مقاومت هم میشه v
دقت کردی مجمو 2ولتاژ2 تا مقاومت میشه 5 ولت
3- پس r=v/i
4- حالا باید r نمایش بدی

[omid_phoenix]

ممنون
من همه این محاسبات رو انجام میدادم فقط اون آخر بجای اینکه ولتاژ رو به جریان بدست اومده تقسیم کنم به جریانی که آمپرمتر نشون میداد تقسیم میکردم و درست درنمیومد.

اینم اصلاح شده مدار؛


  OHM METER IranLed.Com.rar (اندازه: 41.09 KB / تعداد دفعات دریافت: 82)

[hadikh73]

بر نامه کاملا درست بود
یه اشتباه برنامه داشت اصلاحش کن

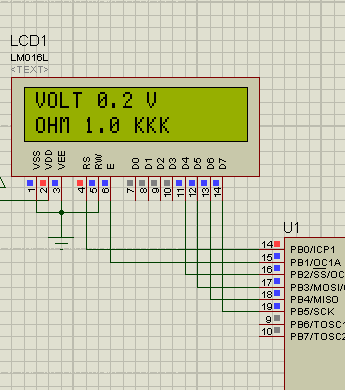

همیشه بعد از آخرین عددی که نشون میدی چند تا فضای خالی بذار تا lcd قاط نزنه عکس ببین

کد php:

Lcd "VOLT " ; V ; " " ; "V      "
Lcd "OHM " ; D ; " " ; "K       "


[omid_phoenix]

تو پروژه های کلی همیشه رعایت می کنم؛
اگه دقت کنی تو پروژه هام بعضی اوقات مقاومت پول آپ و پول دان رو هم نمیزارم
اینا رو بیخیال
