کنتاکت رله با میکرو

[WhiteNoise]

اصولا مگه نویز برگشتی به خاطر جریان برعکسه لحظه ای اون رله نیست؟
خوب یه دیود بزاریم سره راش حل میشه دیگه فکر نمیکنم به ایزوله کردنه مدار لازم باشه

[omid_phoenix]

دیود هرزگرد هم فکر خوبیه
ولی به تنهایی جواب نمیده باید یه خازن هم رو پایه هاش قرار بگیره.
من کلا چون میخوام یه موتور رو راه اندازی کنم، نیاز به جریاندهی زیاد دارم و باید نویز به حداقل برسه؛
به همین دلیل به نظرم استفاده از ترانزیستور با اپتوکوپلر گزینه بهتریه

[akbar8]

خازن و مقاومت بعنوان فیلتر عمل می کنن و گزینه خوبی برای از بین بردن نویز هستن.
برای بدست آوردن مقادیر دقیق از شبیه ساز استفاده کنید.

داش اميد اون خازن مقاومت فيلتر ننيس فقط براي كاهش جرقه زني. فقط براي موتور هاي وات بالا استفاده ميكنيم.
چون وقتي جاي كنهتاك ها عوض ميشه يه جريان لحطه ايي بزرگ عبور ميكنه كه با چند بار زدن ديگه رله ات كار نميكنه. ومجبوري بازش كني شروع كني به سمباده زدن.

من تويه يه روز شايد 20 رله 40 امپري رو سوزوندم.
اين نكته رو بگم اگه ميخواي موتور وات بالا رو درايو كني اصلا از رله ها خازني استفاده نكن كه خيلي مسخره ان.
اون روز بدترين روز زندگيم بود. تا حالا اين قد ضرر نكرده بود. همشم به خاطر همون خازن كوفتي بود.


من موتورام 600 وات اگه فقط ميخواي خيالت از نويز راحت شه كه من با همون ديود نويزي ديگه تويه مدارم نديدم.
بهتره تغذيه موتور رو حدا از تغذيه ميكرو و ... انتخاب كرد.
اما اپتو كوىلر بهتره داش روبو

[omid_phoenix]

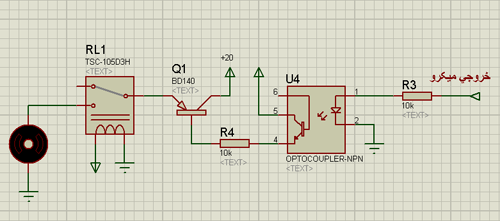

دوستان ببینید الان این مدارم درسته؟



[WhiteNoise]

ببخشید یه چیزی برا من قابل فهم نیست
الان نقشه اون رله چیه؟
کلا وصله؟

[omid_phoenix]

نه کلا وصل نیست و نمیخوام که کلا وصل باشه؛
میخوام وقتی پایه میکرو فعال شد تقویت بشه و به رله داده بشه و نویزهای برگشتی هم گرفته بشه؛
الان اومدم خروجی رو دادم به اپتوکوپلر تا نوسانات برگشتی رو کنترل کنه و خروجی اون و دادم به ترانزیستور تا موقعی که پایه میکرو فعال شد، خروجی تقویت و بعد به رله داده بشه.
الان نمی دونم مدارم درسته یا نه؟

---

ببخشید انگار اشتباه شده؛ پایه های رله همونطور که شما وصل کردید
الان این مدارم درسته یا نه؟

[WhiteNoise]

الان درسته یعنی با اون میکرو سویچه موتور کنترل میشه که شما جاش میدی به میکرو
البته باز بستگی به اپتو کوپلره داره
شاید با یک منطقی میکرو کار نکنه مجبور بشی یه ترانزیستورم قبلش بزاری

[omid_phoenix]

ممنون مهرداد جان

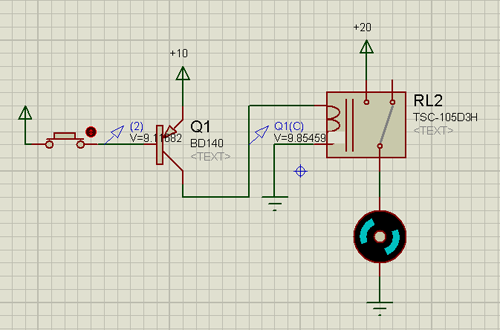

فقط الان با این ترانزیستور bd140 مشکل دارم؛
تو بیس مشترک ولتاژی رو که به امیتر میدم، به بیس هم میرسه
این و ببین؛



[WhiteNoise]

باید برسه دیگه
الان برا این کاره تو یه نگاه به این مداره بنداز فکر کنم بگیری قضیه رو

---

اوا خاکه عالم یادم رفت بگم
ولتمتر از زیرش یه سیم وصل شده به زمین
که البته پروتئوس بعده اینکه ولتمترا رو گزاشتم دیگه نشون نمیده

[omid_phoenix]

اصلا نفهیدم چی به چی شد
ببین الان این مداری که گذاشتم، خروجی رو که به بیس بدم، مدار داغون میشه؛
فرض اینکه میکرو رو مستقیم بدم به بیس ، میکرو دود میشه
مگه قرار نیست، بیس با یه تحریک مسیر امیتر به کلکتور رو باز کنه، پس این قضیه اش چیه؟



[WhiteNoise]

یه سوال
مشکلت با npnچیه ؟؟
با اون خیلی راحت تر به جواب میرسیا
البته با اون اوپتو کوپلر شما کلا مدارو از میکرو جدا کردی
ولی اینکه اون فتو ترانزیستورو نمیدونم حداکثر ولتاژی که میشه بهش اعمال کرد چقدره
دیتا شیتشو داری؟
