[مقاله] مدار و ساختمان مولد یا ژنراتوری که خروجی آن بیش از پنج برابر توان ورودی است(MEG)

[sinastar]

سلام
خیلی ممنون از لطفتون ولی این که خیلی ناقصه
من حتما میخام این مدارو بسازم
اینجا اصلا خود مداری نوسان سازی که گفتید با TL494 باید ساخته بشه نیست
تعداد سیم پیچ ، ضخامت سیم لاکی ، ترانزیستور ها و کلا هیچ کدوم اصلا نیست که ....
اگه تو یه فایل زیپ همشو بذارید خیلی ممنون میشم
من اینو واسه تحقیق و پروزه نمیخام ، میخام خودم بسازمش...

[alimogmov]

درود
سینای گرامی

با بار کردن عکسها به مشکل خوردم . تا همان چند تا را بار کردم دیگه اجازه نداد.

ارسال یک عکسهایش "فیل.تر" است از ضدش بهره بگیرید تا نمایش داده شود.

[alimogmov]

ادامه ...

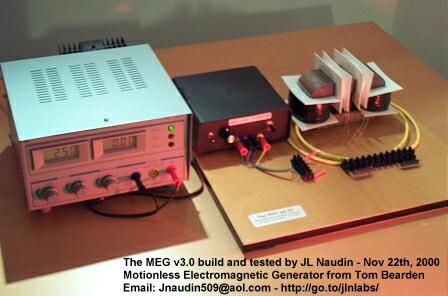

نمایی از مدار بسته شده برای آزمایش:


[meg21dci.jpg]



[meg3p2.jpg]


[meg31xlb.jpg]



[meg32io.jpg]






[b]بهره توان یا COP :
این سامانه (سیستم) دارای بهره توان 170 تا 675 درصد است.
در شکل زیر با ولتاژ ورودی 25 ولت توان ورودی 4 وات مصرف و در خروجی در حدود 27 وات تولید میگردد. پس بهره توان در حد 675 درصد است.
در شکل در ولتاژهای 10 و 15 و 20 و 25 و 30 ولت مقادیر بدست آمده و خطوط به یکدیگر وصل گردیده است. ولتاژهای بالاتر از 30 ولت توصیه نمی گردد.
خط مشکی توان ورودی و خط قرمز توان خروجی است.






با افزودن مداری در خروجی میتوان بخشی از توان را به مدار ورودی برگشت داد تا مدار خود توان گردد. برای راه اندازی ابتدایی میتوان  از یک باتری مثلا 6 تا 12 ولت یک یا چند آمپرساعتی استفاده کرد و پس از رسیدن به ولتاژ نامی باطری ,  مولد از باتری به طور خودکار قطع و از توان تولیدی خود ژنراتور استفاده کند و باتری نیز در وضعیت شارژ قرار گیرد.

برای دیدن نوشته انگلیسی به این آدرس بروید.
انگلیسی
http://jnaudin.free.fr/meg/meg.htm
انگلیسی

با سپاس از  علاقه و زمانی که برای این نوشته گذاشتید.

<< صفحه ذخیره در صورت نبود تصاویر <<



باز پخش نوشته با ذکر نام گرد اورنده و مولف مجاز است.

علیرضا مقدّم موحد

.
