[آموزشی] ترسیم دیاگرام - تبدیل متون اسکی به دیاگرام - ditaa

[babyy]

سلام

حتما واستون پیش اومده که بخوایین دیاگرام‌های مختلفی بکشید

با نرم افزار زیر که به زبان java نوشته شده؛ میتونید با استفاده از هر ادیتوری مثل note pad ؛ دیاگرام مربوطه‌تون رو با کاراکترهای اسکی (همین متن معمولی) رسم کنیم و توسط ditaa اونو تبدیل به دیاگرام کنیم


در تمامی سیتم‌های عامل هم میشه استفاده کرد؛ فقط احتیاج به JRE (یا runtime های جاوا) داره


برای مثال؛ عبارت زیر رو در فایل irled ذخیره کردم

کد php:

+------------+
|            |
|iranled.com/|
|       forum|
| {s}        |
+------------+
      ^
      |
      +----------------> +-------------------+
                         |       همه چیز را  |
                         |   همه‌گان دانند و |
                         | همگان             |
                         \-------------------/


توسط دستور زیر ازش یک دیاگرام گرفتم

کد php:

java -jar ditaa0_9.jar irled AX

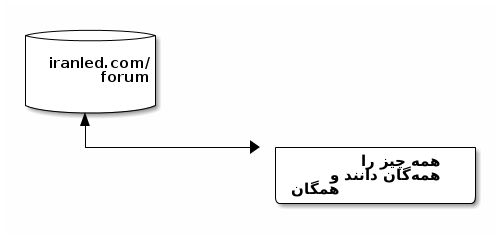

و فایل AX به این شکل در اومد:



یه عنوان یه تولز جمع و جور با کمتر از 200 کیلو حجم میتونه در مواقع اضطراری به داد آدم برسه

سایت تولید کننده:

کد php:

http://ditaa.sourceforge.net
