راهنمایی برای پروژه

[Pixar]

والا الان شما میفرمایید بنده چکار کنم ؟ بنده این رو از فروشگاه eca خریداری کردم و گارانتی داره !!!
محصول رو پس بفرستم ؟؟؟ یعنی تعویضش کنم؟

نه دوست عزیز ... ما که نمیگیم پروگرامرتو پس بده !

به هر حال همیشه لازمه که یدونه STK200/300 هم دم دست داشته باشی واسه روز مبادا ... چون بسیار قابل اعتمادتر از بقیه پروگرامرهاست !

اما قطعاً‌ پروگرامر فعلی شما قابلیتهایی هم داره که با STK200/300 بهشون دسترسی نخواهید داشت ...

فقط هدف از این صحبت بنده این بود که شما این موضوع رو هم مد نظر داشته باشی و اگه فکر میکنی برنامه ات از همه لحاظ درسته ، لااقل با یک پروگرامر STK200/300 هم تستش کنی . شاید جواب بده ! البته شاید ...

[mode]

دوست عزیز پرو گرامر بنده stk200/300 هست که در برنامه پروگرام میکنه اما در عمل نه !!!

[behzady]

پروگرامرم stk 300 هست و در بسکام هم پروگرامر و هم میرو شناخته میشه و عمل پروگرام شدن هم به راحتی انجام میشه !

ابتدا ایراد میکرفت و میکرو رو نمیشناخت ولی بعد که میکرو رو درست گذاشتم مشکلش حل شد !

ملی میکرو اصلا پروگرام نمیشه !

کاری که من کردم به پایه های 7 و 8 مثبت و منفی 5 ولت رو وصل کردم ولی با مولتی متر که اندازه میگیرم همه ی پایه ها یه ولتاژ رو دارن (2.7) به جز پایه ی ریست که بالاتر از 5 ولت داره (نمیدونم از کجا آورده)!!!

اون بالا تر از 5 ولت یا ولتمتر مشکل داره یا شما 5 ولت به میکرو نمی دید.
---
اون برنامه ای که ECA داده برای پروگرامر رو میشه آپلود کنید.

[mode]

والا فروشگاه eca برنامه ی خاصی دربارش نداده فقط این دیتاشیت و دفترچه ی راهنماش به زبان فارسیه !!!

http://eca.ir/samples/products/eh007/stk300.rar

[Pixar]

دوست عزیز پرو گرامر بنده stk200/300 هست که در برنامه پروگرام میکنه اما در عمل نه !!!

من گمان میکنم اشکال کار شما ، یه جای دیگه ست و به پروگرامر مربوط نمیشه !

از نحوهء کار تون فیلم بگیرید و اینجا بذارید تا ببینیم چطور میکرو پروگرام نمیشه !؟

مگر اینکه میکرو خراب باشه ... وگرنه دلیل دیگه ای نباید وجود داشته باشه !!!!!!

[behzady]

من که چشمم از این پروگرامرتون آب نمی خوره از این من درآوردی های ECA هست
خوب شما یه کاری کن این برنامه ی تست رو روی میکرو بریز

  test.hex.tar.gz (اندازه: 291 bytes / تعداد دفعات دریافت: 35)
بعد روی برد برد 7 و 8 رو به + و - وصل کن پایه 1 رو هم به + وصل کن
پایه های 15 و 14 رو ولتاژشون رو بگیر ببین چند میشن اگه کمتر از 4 ولت بودن
این بار میکرو رو روی پروگرامر بزار و کابل usb رو بزن و حالا دوباره ولتاژ 15 و 14 رو اندازه بگیر اگه کمتر از 4 ولت بودن
این برنامه رو بگیر

  sinaprog 2.1.rar (اندازه: 3.62 MB / تعداد دفعات دریافت: 54)
حالا توی این برنامه این قسمت پروگرامر stk200 رو انتخاب کن و پورت رو هم lpt1
دکمه search رو بزن بقلش باید atmega8 بیاد و اگه نیومد و اررور داد برگرد و پورت رو روی usb بزار و این کار رو بکن اگه باز هم اررور داد به مرحله اخر برو اگه نداد
توی قسمت fuse دکمه program رو بزن بعد فایل تست رو اون بالا لود کن و توی قسمت flash پروگرام رو بزن بعد هم verify رو بزن در هر کدوم از این مراحل ارور داد به مرحله اخر برو
اگه ارور نداد مثل قبل اول روی برد برد ولتاژ پایه ها رو بگیر و بعد هم روی پروگرامر اگه باز هم کمتر از 4 ولت بودن
اگه یک میکرو ی دیگه داری تمامی مراحل بالا رو تکرار کن با میکرو ی جدید
و اما مرحله آخر
اگه یکی از مراحل بالا موفقیت آمیز بود کارایی رو که کردی بگو تا بهت بگم چه سوتی دادی
اما اگه همه کارا رو کردی و جواب نگرفتی می تونی هر دو میکرو و پروگرامر رو قاب نموده و سر در خلا نصب نمایید و برای خرید پروگرامر جدید مشورت نموده تا از تجمع آثار هنری بالای خلا جلو گیری شود
---
در صمن اگه امکانش هست توی xp هم یه تستی بکنی ضرر نداره

[mode]

عکس مدار و نحوه ی پروگرام کردن رو در این فایل گذاشتم :
http://uploadkon.ir/fl/d/MzgwNA%3D%3D

[رسول]

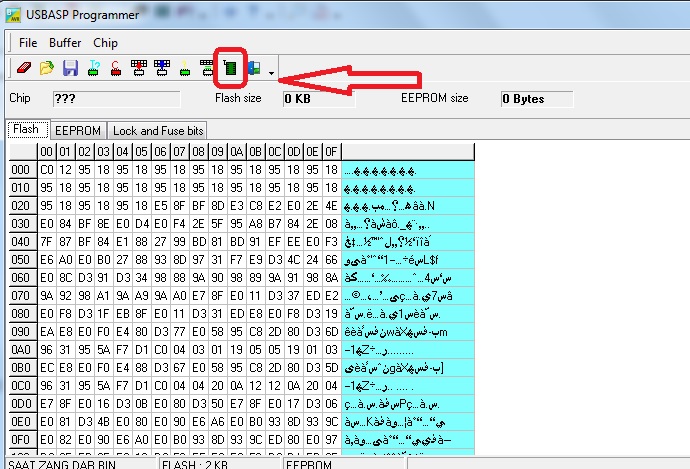

اول اینکه شما باید این کلید رو بزنید برای پروگرام کردن :



دوم اینکه مقاومت پایه ریست رو به مثبت وصل کنین نه منفی!!

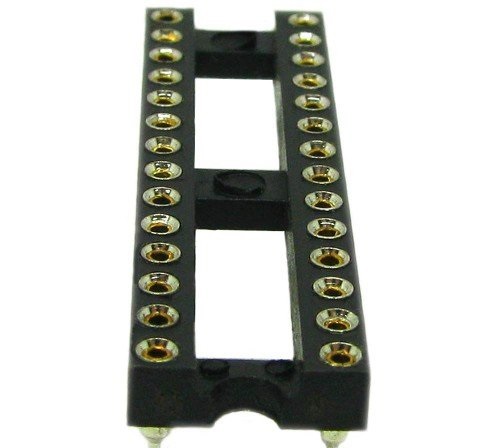

سوم اینکه اگه باز درست نشد احتمالا مشکل از نبودن سوکت برای میکرو هستش .. ممکنه پایه هاش بخوبی به برد بورد اتصال نداشته باشه .. پس بهتره یه سوکت نظامی واسش بذارین .. از اینا:

[mode]

تمامی مراحل فوق رو رفتم !
1- مشکل از کامپایلر نیست !
2- مشکل از اتصال پایه ها به برد برد نیست !
3- دارم دیوونه میشم !
4- پروگرامر رو پس بفرستم گارانتی داره !
5- چطور مطمن شم میکرو سالمه !

ممنون

[behzady]

تمامی مراحل فوق رو رفتم !
1- مشکل از کامپایلر نیست !
2- مشکل از اتصال پایه ها به برد برد نیست !
3- دارم دیوونه میشم !
4- پروگرامر رو پس بفرستم گارانتی داره !
5- چطور مطمن شم میکرو سالمه !

ممنون

جور خاصی بدون پروگرامر مطمئن نمی شه فهمید میکرو سالمه یا نه
راحت ترین کار اینه که یه میکرو دیگه بخرید و آزمایش کنید
---
خیلی دل به گارانتی نبندید میگه پست کن تبریز بعدم می گه کار می کنه برات میفرسته

[SARNEVESHT]

سلام. من تازه شروع کردم به یادگیری avr . پروژه من در مورد اینه که 16 ال ای دی و صفحه کلید ماتریسی رو به میکروکنترلر متصل کنم. میخوام چندتا ال ای دی در 1 ثانیه به صورت تصادفی روشن بشه و فرد تعداد اون رو با صفحه کلید وارد کنه اگه درست وارد کرد ال ای دی سبز و اگر نه ال ای دی قرمز روشن بشه.
میخواستم بدونم برای اینکه نشون بده چندتا ال ای دی روشنه و بعد با عدد صفحه کلید مقایسه کنه نیاز به کانتر دارم؟؟؟؟؟؟؟؟؟؟؟!! دستوری که باید مقایسه کنه به زبان بیسیک چیه؟؟؟؟؟؟؟؟؟؟؟
ممنون میشم اگه جواب بدیدوخیلی نیاز دارم.
