دوربین با قابلیت اتصال به میکروکنترلرها+AL422 FIFO ov7670

[EBKA]

سلام..
من این دوربین رو خریدم و حال میخوام با آرم راهش بندازم..
هیچی در مورد این دوربین نمیدونم... دوستانی که کار کردن اطلاعات بدن.. ممنون

[salehjg]

سلام

لینک تاپیک

SCCB

خود فروشگاه ایران میکرو هم مثال داره ظاهرا، دیدین اونارو؟

eca هم باید پروژه آماده پیدا بشه

[EBKA]

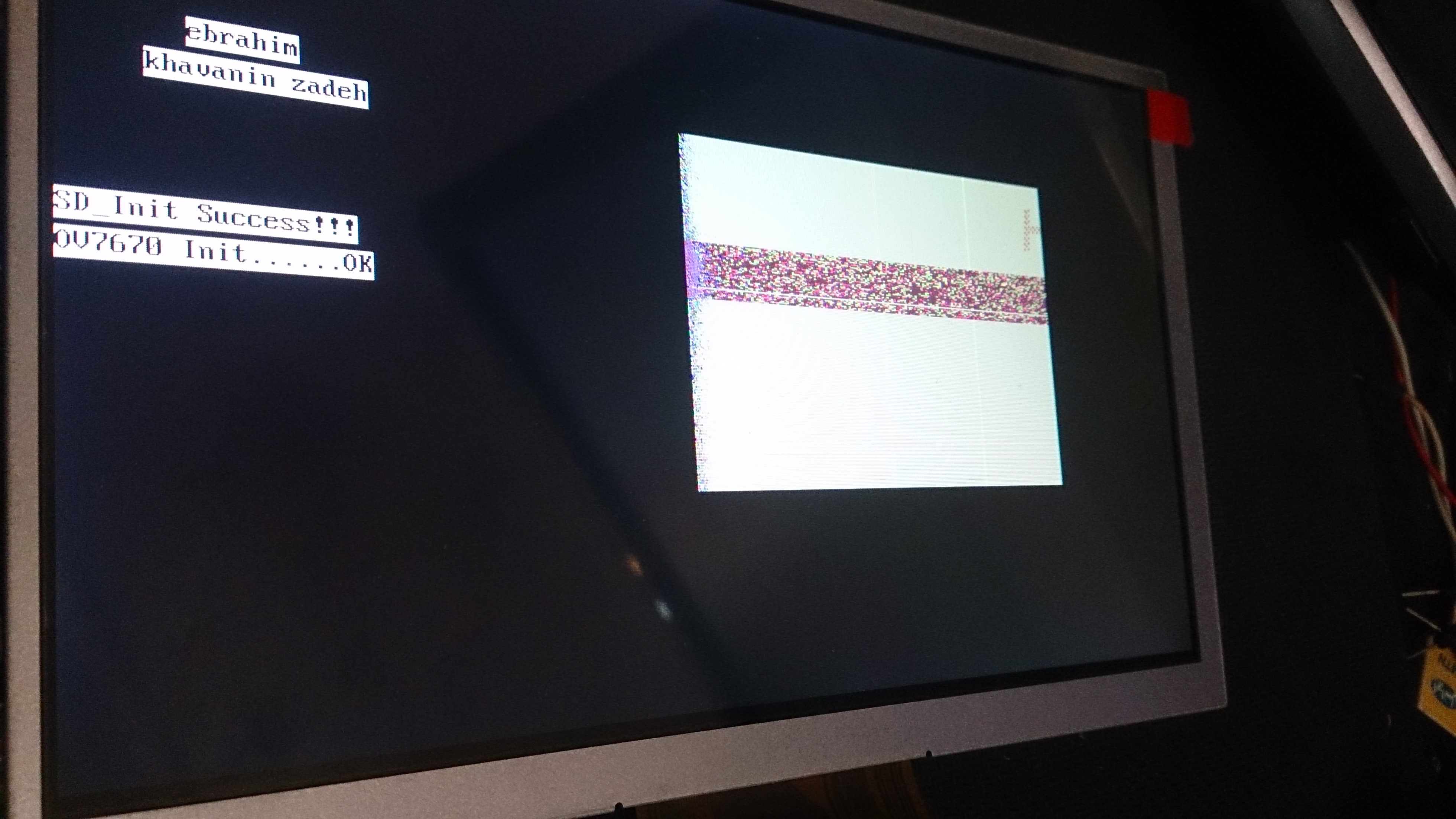

الان تصویر دوربین , روی ال سی دی برفک نشون میده... برنامه رو گذشتم...
ببینید به نظرتون مشکل از کجاست

---

این عکسشه

[salehjg]

خب ...
من stm32 کار نکردم و سخت افزارش رو برای تست ندارم
پس فقط ایده میدم

1. با حرکت دادن دوربین و تغییر روشنایی اتاق، تصویر روی lcd ، تاریک و روشن میشه؟ یا همش ثابت هه؟

2. این کدی که هست دقیقا برای همین ماژول هه؟ آیسی بافرش دقیقا مشابه همین ماژول هه؟ (شاید ماژول های مختلفی که بازار گیر میاد، آیسی های fifo ی مختلفی داشته باشن که timing متفاوتی از هم دارن)

3. چه قسمت هایی از پروژه ی آماده رو تغییر دادین؟
اگه پروژه 100% قبلا تست شده، باید روی قسمت هایی که تغییر کردن متمرکز بود که من نمیدونم.

4. ...

[EBKA]

ممنونم
1-بله تغییر میکنه..من فلش دوربینمو روشن کردم و گرفتم جلوی لنز و با حرکت دادنش یه حلقه سیاه هم حرکت میکنه..
این دوربین یه پایه داره به نام HREF نمیدونم این پایه رو به کجا باید وصلش کنم..
بردی که من استفاده کردم این است

پایه ها رو طبق شماتیک وصل کردم به برد..
این پایه های برد است



و این پایه های دوربین

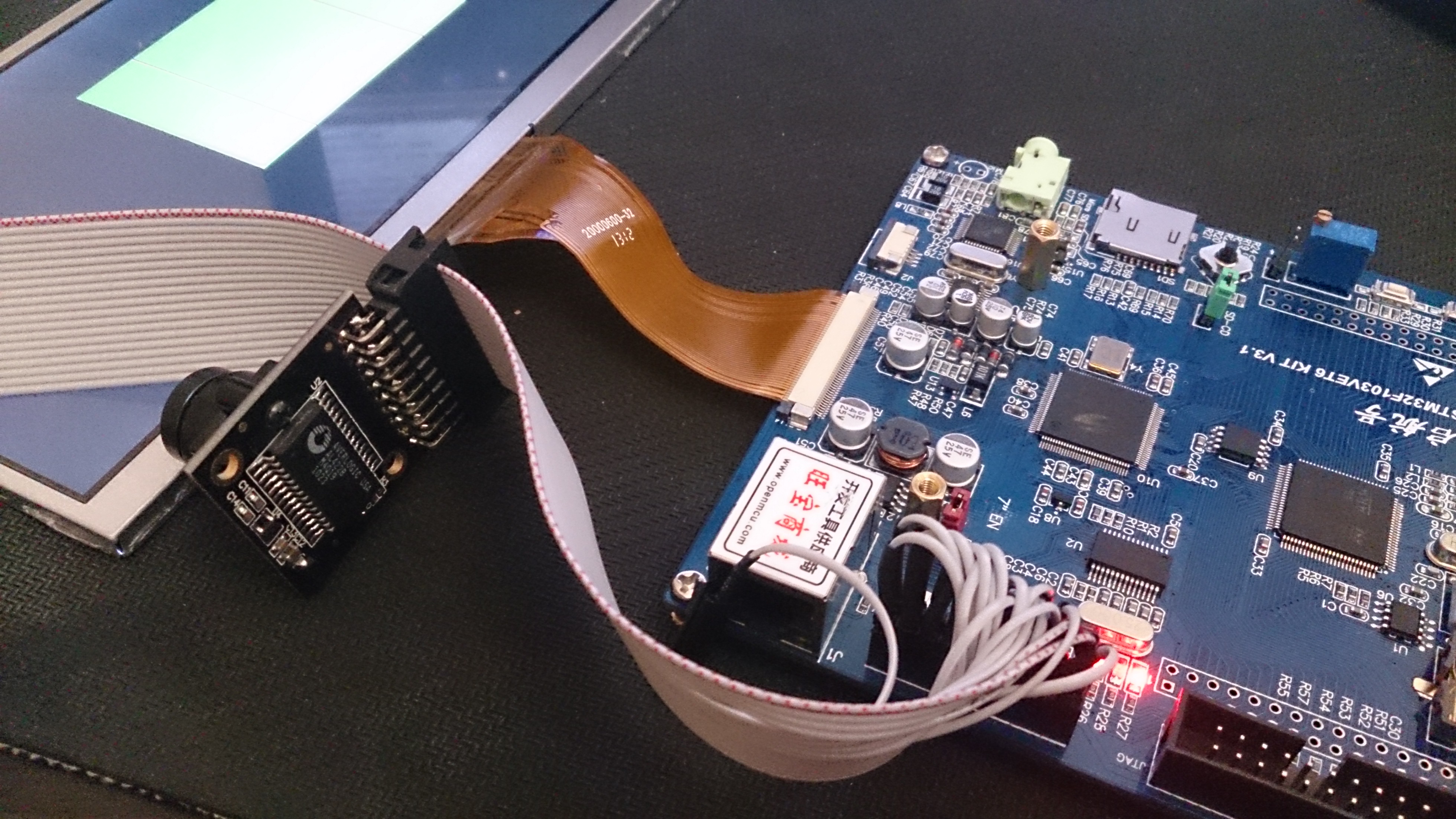

و اینم عکس از پروزه



[salehjg]

1-بله تغییر میکنه..من فلش دوربینمو روشن کردم و گرفتم جلوی لنز و با حرکت دادنش یه حلقه سیاه هم حرکت میکنه..

ایول

این دوربین یه پایه داره به نام HREF نمیدونم این پایه رو به کجا باید وصلش کنم..

سیگنال ی HREF مستقیما توسط سنسور تولید میشه
جزء سیگنال های زمان بندی هستش
هر خط تصویر زمانی شروع میشه که HREF ، یک باشه.
البته از رجیستر ها میشه این حالت رو برعکسش کرد

ولی اصولا این سیگنال باید بعد gate باید متصل بشه به fifo
چون fifo اطلاعات رو پشت سر هم میگیره

همین طور بذارید آزاد بمونه، به جایی وصلش نکنید

پایه ها رو طبق شماتیک وصل کردم به برد..
این پایه های برد است
و این پایه های دوربین

پس این برنامه ی سمت میکرو 100% تست شده هست
الان فقط مشکل سر اتصالات و .... هستش

1. مطمئن شین روی بورد میکرو، چیز دیگه ای به portA وصل نیست.
مثلا چند تا آیسی یا... که باید با جامپر غیرفعال بشن

2. اگه مطمئن اید که IDC و کابل فلت همشون سالم هستن و ردیف پایه ها درسته، ببینید پشت ماژول دوربین، جامپر یا مقاومت هست که لحیم نشده باشه یا مقاومت 0 ای هست که لحیم شده باشه؟
شماتیک ماژول رو دارین؟

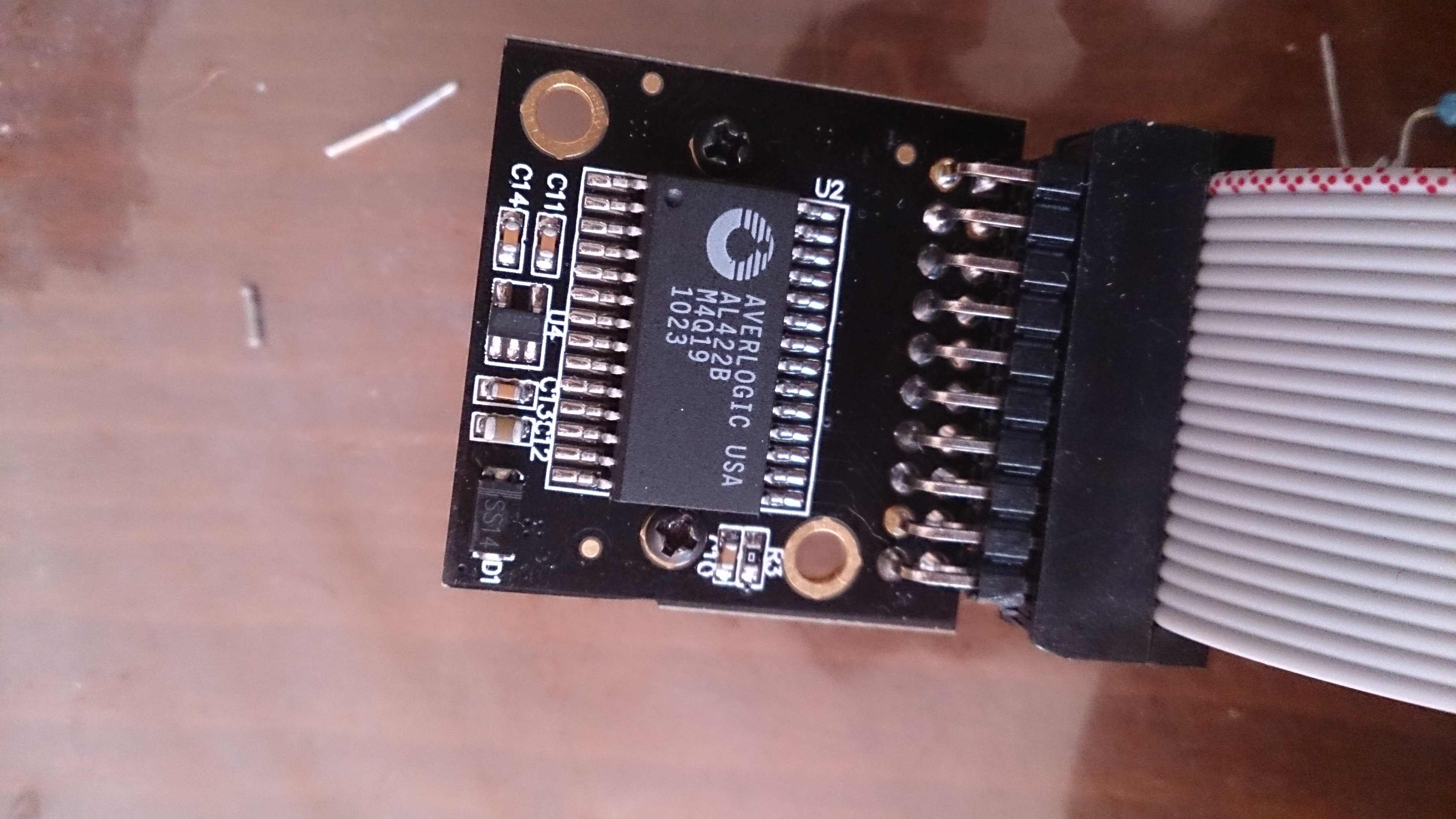

آیسی روی ماژول، دقیقا AL422 هه؟ چک کردین؟


یه بار سعی کنید از یه گوشه ی لنز، جلوی نور رو بگیرید، ببینید روی lcd هم یه گوشه ی تصویر تاریک میشه یا کل تصویر تاریک میشه؟

---

SDA رو به یک سر مقاومت 1 کیلو وصل کنید، پایه ی دیگه ی مقاومت رو به میکرو وصل کنید( مقاومت رو با SDA سری کنید )
(طبق راهنمای SCCB که omnivision منتشر کرده)

---

روی پشت ماژول CF7670C-V2 نوشته؟؟

---

با اون مقاومت سری که کفتم، یکبار تست کنید، اگه درست نشد:

اون مقاومت رو حذف کنید و مستقیم به میکرو وصل کنید
بعد 2 تا مقاومت پول آپ 4.7 کیلو به 2.8 ولت وصل کنید و تست کنید


سعی کنید 2.8 ولت باشه( روی ماژول فکر کنم رگولاتور 2.8 ولت گذاشتن)

[EBKA]

سلام..
خیلی خیلی ممنون.. شرمنده کردی
یه پایه ای هست به نام RD تو برد...و یه پایه دیگه هم هست تو دوربین به نام WR این دوتا شدن دردسر..
من طبق اسم پایه ها که تو شماتیک برد است اومدم و پایه های دوربین رو به کانکتور برد وصل کردم...
ولی پایه های که گفتم همخونی نداره..
صالح جان من دو تا عکس گذاشتم که پایه های دوربین و پایه های برد رو نشون داده..
پایه هایی که هم اسمن که هیچ.. ولی پایه هایی که اسمشون متفاوته رو راهنمایی کن که درست وصل کنم..
و بعد من طبق گفته شما مقاومت و اینا رو تست میکنم..
راستی بعد از راه اندازی دوربین تو پردازش تصویر هم کمک ازت میخوام..
ممنون

[EBKA]

سلام..
این هم شماتیک برد اصلیه که ازش استفاده میکنم...

[salehjg]

شماتیک خود ماژول رو هم آپلود کنید.
یه عکس هم از پشت ماژول سنسور تصویر بذارید.


اونجا گفته xclk به کریستال اسیلاتور 24 مگ، وصل شده

ولی توی برنامه میگه باید xclk به PA8 وصل بشه


با این اوصاف دیگه دوربین و بورد رو روشن نکنید، شاید بزنه میکرو رو بسوزونه
(هم کریستال اسیلاتور یه کلاک خروجی میده، و هم پایه ی میکرو، )

[EBKA]

1- مقاومت 1 کیلو رو دادم به sda دیگه میکرو نشناخت دوربین رو..
2- تو خود برد دو تا مقاومت پول اپ 4.7 کیلو گذاشته برای sda و scl


---

این هم شماتیک خود ماژول

[salehjg]

خب...
ماژول شما که کریستال اسیلاتور نداره!

شماتیکی که گذاشتین ظاهرا همون شماتیک ایران میکرو هستش که مال ماژول شما نیست.

چون الان باید یه کریستال اسیلاتور داشته باشه، و نداره!

+

پایه ی 6 پین هدر رو هم از عکسی که پست شماره 4 گذاشتین، و هم از شماتیکی که پست قبل آپلود کردید، مقایسه کنید، میبینید که فرق دارن.


الان باید مشخص بشه شماتیک ماژول شما چیه...
چون الان برای مثال نمیدونیم پایه ی 6 Href هه یا FIFO_WR

---

پایه 6 پین هدر رو با مولتی متر ببینید به کدوم پایه ی آیسی fifo وصله؟
