[آموزشی] آموزش ساخت تابلو led ثابت :-)

[akbar8]

خداییش این led tools چه اعصاب خورد کنه حالا که نرم افزارشوو پیدا کردم کرک نمیشه

[hadikh73]

سلام اکبر خان
نیازی به ال ای دی تولز نیست کورل خودش بصورت دیفالت یه قسمت داره که میکشه
کورل ورژن 3 (13) رو نصب من تا بهت بگم چکار کنی

[akbar8]

ممنون هادی جون. با کرل 4 نمیشه همین کاری رو که میگی انجام داد؟؟

[akbar8]

4 و 5و 6 و7 دارم اما 3 ندارم.

[akbar8]

هادی جون این طرحم که با کرل 4 درس کردم میخام با پلکسی درش بیارم دور تا دورشم ال ای دی بزنم.

الان یه سوال نباید گردی دور ال ای دی های مشخص شه نه؟؟ فقط باید سوراخاشون مشخص شه؟؟

[Ambassador]

سلام

ورژنش به ورزن کورل من نخورد!!


آره فقط همون سوراخ باشه کافیه. به عبارتی هرچی که داخل طرحت باشه دستگاه برش برش میده.


----
آهان الان دیدمش. این که س.راخ کاری نشده!

چنتا پست بالاتر آموزش سوراخ کاری هست

[hadikh73]

ممنون هادی جون. با کرل 4 نمیشه همین کاری رو که میگی انجام داد؟؟

میشه
ولی خب شاید ظاهرش با کورل من فرق کنه

هادی جون این طرحم که با کرل 4 درس کردم میخام با پلکسی درش بیارم دور تا دورشم ال ای دی بزنم.

الان یه سوال نباید گردی دور ال ای دی های مشخص شه نه؟؟ فقط باید سوراخاشون مشخص شه؟؟

نه فقط سوراخ ها رو باید بدی برش لیزر

[hadikh73]

سلام
روش چیدن ال ای دی دور متن با نرم افزار کورل رو میخوام توضیح بدم
این فایل دانلود کنید( ورژن کورل 3)

  Led.rar (اندازه: 4.71 KB / تعداد دفعات دریافت: 94)
فایل رو از حالت فشرده خارج کنید و با نرم افزار کورل باز کنید

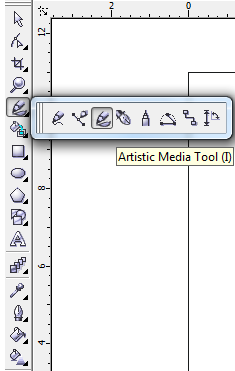

از منوی سمت چپ این قلم رو انتخاب کنید

روی ال ای دی کلیک کنید

از نوار بالا مثل عکس گزینه ی new spraylist بزن

بعد گزینه ی add to spraylist بزن

حالا سیو کن

خب الان ال ای دی رو ساختید
دفعه بعد نیاز به این کار نیست

حالا برای طراحی یه فایل جدید باز کنید یک متن با فونت دلخواه بنویسید
متن رو انتخاب کنید و روی عکس کلیک راست کنید مانند عکس عمل کنید

حالا مثل عکس زیر از منوی arrange گزینه ی weld رو انتخاب کنید

حالااز منوی سمت چپ این قلم رو انتخاب کنید

در این قسمت فاصله ی بین دو ال ای دی رو به اینچ وارد کنید من خودم همیشه 0.4 و 0.335 میذارم و کلید enter رو بزنید

حالا این قسمت رو انتخاب کنید تا ال ای دی ها دور متن مرتب بشوند

دقیقا روی خط ال ای دی ها کلیک راست کنید (دقیقا روی خط ها باشه) و گزینه ی break رو بزنید

حالا فونت رو پاک کنید

خب متن اماده شده حالا حاشیه بذارید و ببرید برای برش
موفق باشید

[akbar8]

ممنون هادی جوووووووون. بالاخره تونسم.

[akbar8]

برا ال ای دی چی بخرم؟؟ چه مدلی؟؟ که زود نسوزه بهتر باشه؟؟ شما خودتوون با چه ال ای دی هایی کار میکنین؟؟

بعد یه سوال دیگه برا قیمت چطوری قیمت میدن؟؟ متری حساب میکنن؟؟ محیط متن رو محاسبه میکنن یا تعداد ال ای دی رو؟؟ با این محاسبه اشووون با خود پلکسی و فیبر یا جداس؟؟

الان رفتم پرسیدم گف متری 45 با تعداد ال ای دی حدود 140 تا روی بنر.

باز منبع و... جدا محاسبه میشه.

[hadikh73]

ممنون هادی جوووووووون. بالاخره تونسم.

نوکرم اکبر جون

برا ال ای دی چی بخرم؟؟ چه مدلی؟؟ که زود نسوزه بهتر باشه؟؟ شما خودتوون با چه ال ای دی هایی کار میکنین؟؟

بعد یه سوال دیگه برا قیمت چطوری قیمت میدن؟؟ متری حساب میکنن؟؟ محیط متن رو محاسبه میکنن یا تعداد ال ای دی رو؟؟ با این محاسبه اشووون با خود پلکسی و فیبر یا جداس؟؟

الان رفتم پرسیدم گف متری 45 با تعداد ال ای دی حدود 140 تا روی بنر.

باز منبع و... جدا محاسبه میشه.

برا تابلو دو نوع ال ای دی استفاده میشه ال ای دی کلاهی و ال ای دی اوال
تفاوت هم تو ظاهرشه و دید تو روزه
اگر افتاب مستقیم به تابلو میخوره ال ای دی اوال بذار اگر هم تابلو تو سایه هسته ال ای دی کلاهی بذار
ال ای دی کلاهی و اوال مارک های مختلفی داره مثل se hg و..... من خودم hg استفاده میکردم چون شدت نورش بالاتره
ال ای دی هم حتما مارک بخر یه شماری ای برات پیام خصوصی میکنم ،مارک ال ای دیش خوبه من خودم از همون میخریدم
برا قیمت هم تعداد ال ای دی بشمار من ال ای دی کلاهی دونه ای 450 ال ای دی اوال 500 قیمت میدادم و درآخر قیمت پلکسی رو بهش اضافه میکردم رقص نور و اداپتور پا خودم بودم البته بعضیا اداپتور و رقصنور دوباره حساب میکردن....
