[فوری] سوالات ربات مسیریاب

[milad15m]

سلام

pcb رو دستی کشیدم.

این هم فیلم از عملکر سنسور ها .

10 ولت وصل کرده بودم!

دانلودhttp://uploadco.ir/uploads/m5rf8xisbc8408csfd.zip
با تشکر

[milad15m]

سلام

دوستان خواهش میکنم کمک کنید این ربات برام خیلی مهمه .

همین الان با شش ولت هم تست کردم خروجیش همنای توی فیلم اند .

با تشکر

[milad15m]

سلام

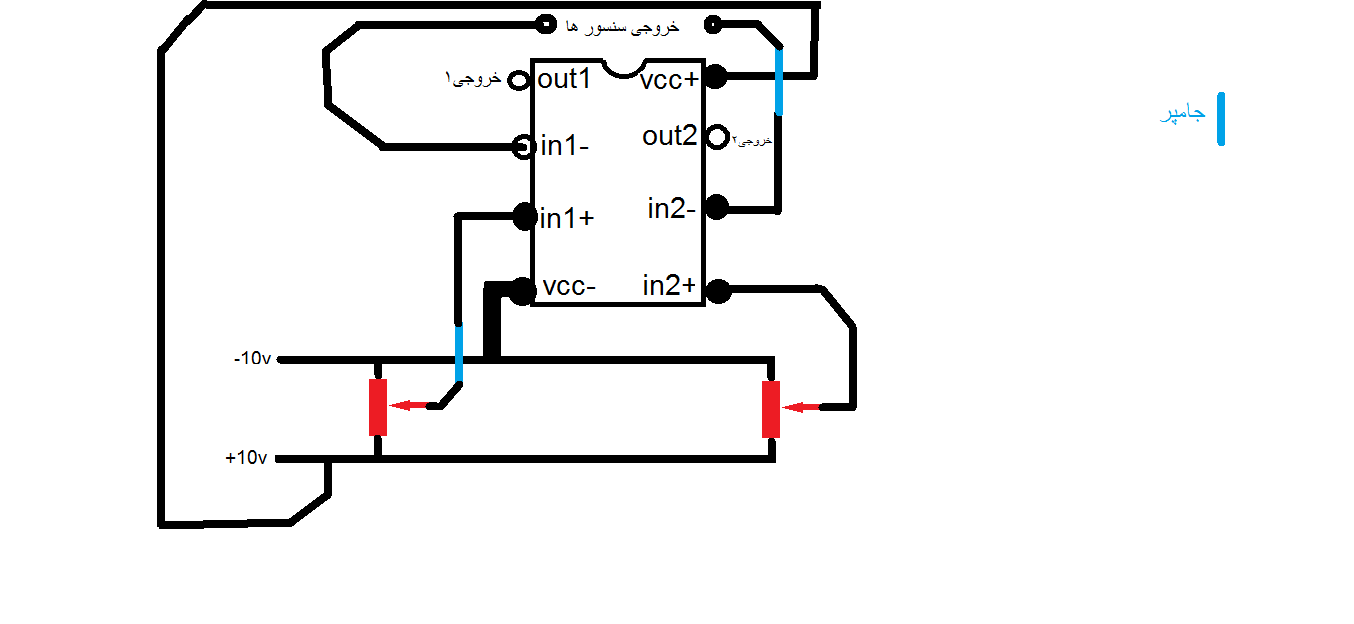

این هم یه شماتیک , مابقیش هم تکراری یه.

(اون 10 ولت رو به سنسور ها هم وصل میکنم)
(همیشه توی خروجی 1 ولت میده)

[omid_phoenix]

سلام
مدار راه اندازی آپ امپت که مشکلی نداره و درسته
از نحوه درایو سنسورات هم یه عکس بذار بررسی بشه

[milad15m]

سلام

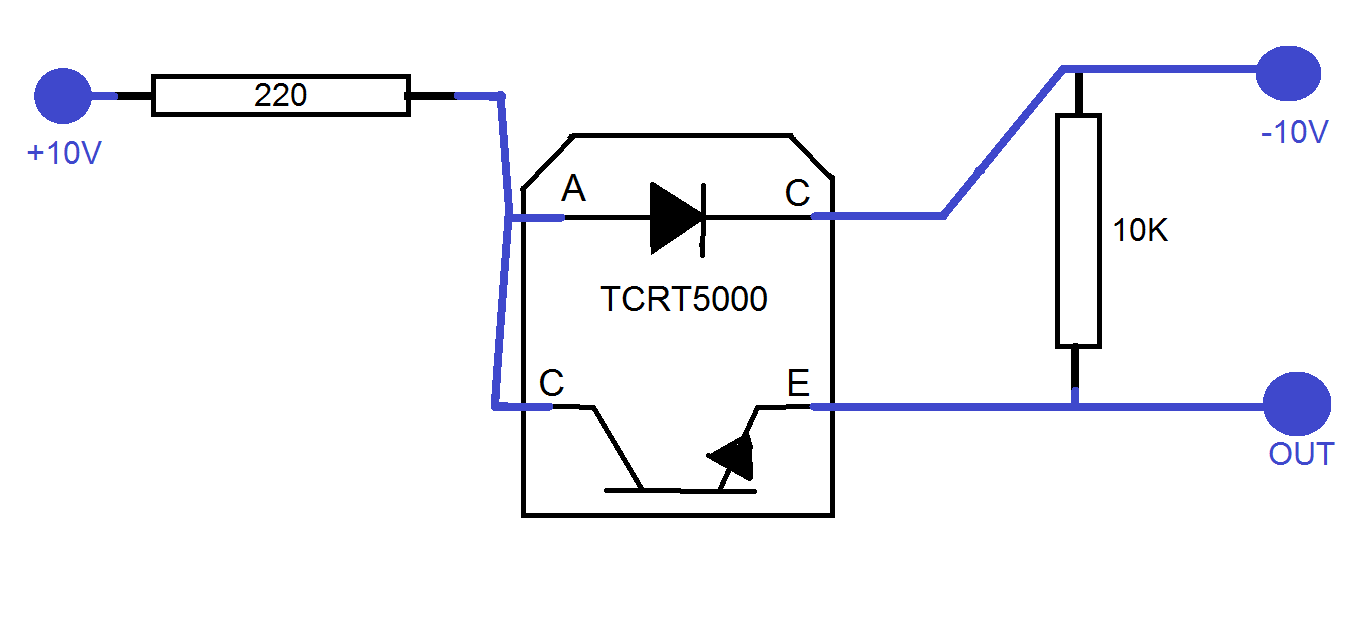

این هم شماتیک سنسور ها.

[omid_phoenix]

سلام
با این مدل سنسور کار نکردم و آستانه دقتش و نمیدونم
ولی شما یه کاری کن
یدونه از اینا رو روی بردبرد پیاده کن و با ولت متر رنجش و بدست بیار
بعد پله پله برو جلو

[milad15m]

سلام

ببخشید میتونید . استانه دقت رو توضیح بدین ؟

با تشکر.

[omid_phoenix]

سلام
یعنی بجای اون دوتا مقاومتی که گذاشتی ولوم بذار و حساسیت و ببر بالا

[milad15m]

سلام

یعنی مثلا برای فرستنده بجای 220 اهم مولتی ترن بزارم بعد با دوربین نگا کنم هر بعد مقدار مقاومت رو تغیر بدم هر جا نورش بیشترین مقدار رو داشت اون بهترین مقدار مقاومت برای فرستنده است ؟
درسته؟

[omid_phoenix]

نور که نه! ولتاژش و باید چک کنید
بجای 10k باید مولتی ترن بذارید و و سنسور و تو زمین سفید و سیاه کالیبره کنید

[milad15m]

یعنی الان اونیکه توی فیلمه درست نیست ؟
