[سوال] مشکل در پرو گرام کردن میکرو با پرو گرامر

[mahdifaraji]

من الان کریستال ندارم راهی هس که بتونم بدون کریستال پرو گرام کنم مثلا کلاک رو بزارم رو یه مگاهرتز؟
یه چیز دیگه هم اینکه من میخوام کد یه دونه ledچشمک زن رو بریزم به میکرو درمورد فیوز بیت هاش یه توضیحی میدین که چه جوری باید تنظیم کنم

[milad15m]

سلام

اره عیب نداره 1مگ بزار از کریسال هم روی پروگرامر استفاده نکن.

حالا باید تو چون توی مدار هم کریستال نمی زاری، یعنی از مدار داخلی میکرو استفاده می کنی نوع کلاکت میشه: یک مگا هرتز داخلی
برای این که فرکانس میکرو رو تعیین کنی باید فیوز بیت های CKSEL0-3 رو باتوجه به فرکانسی که می خای تنظیم کنی.
چون ما 1 مگا هرتز داخلی می خاییم می شه :

CKSEL0=1
CKSEL1=0
CKSEL2=0
CKSEL3=0

توی این عکس نوشته برای چه فرکانسی فیوزبیت ها رو چطور تنظیم کنی:

[mahdifaraji]

سلام من به پایه ی avvc میکرو +5 دادم (فک کردم همون vvcهستش)الان وقتی میخوام دوباره پروگرامش کنم ارور
chip enable program error میده به نظرتون سوخته یا سالمه
یکی دیگه دارم عین قبلی پروگرامش میکنم کار میکنه ولی این یکی این ارور رو میده؟

[milad15m]

سلام

اصولا نباید بسوزه شاید بیشتر از 5 ولت دادی

برای اموزش منابع کلاک این رو ببین

فیلم

[mahdifaraji]

حتم دارم که 5ولت دادم چون منبع تغذیم از یو اس بی کامپیوتر هستش

[mahdifaraji]

میخواستم واسه پروگرام کردن یه کریستال بخرم تا بتونم کلاک های بالا(مثلا 4مگا هرتر) رو هم پروگرام کنم ولی نمی دونم واسه این کار باید چه کریستالی رو بخرم میشه یه اسمی معرفی کنین؟؟؟؟

[milad15m]

میخواستم واسه پروگرام کردن یه کریستال بخرم تا بتونم کلاک های بالا(مثلا 4مگا هرتر) رو هم پروگرام کنم ولی نمی دونم واسه این کار باید چه کریستالی رو بخرم میشه یه اسمی معرفی کنین؟؟؟؟

سلام

اسم نداره همون کریستال . X مثلا: کریستال 8 مگاهرتز لینک
برای اتصالش به میکرو به دو خازن 22 پیکو هم نیاز داری(مثل شماتیک)

[mahdifaraji]

سلام
چنتا سوال دارم
یکی این که اگه میکرو رو بخوام رو 8مگا هرتز فیوز بیت هاشو تنظیم کنم با ید اینطوری با شه یا نه؟  :smile:
cksel0=0..................cksel1=1...................cksel2=1........................cksel3=0


یکی دیگه هم این که من کریستال 8مگا هرتز رو طبق شماتیک بالا اونجوری که دوستمون گفت بستم حالا چطوری باید از پرو گرامر    gnd رو به اون وصل کنم اگه از پشت پروگرامر یه دونه  gnd پیدا کنم بعدش با هویه و سیم به اون وصلش کنم مشکلی پیش میاد (مثلا از یو اس بی که لحیم کاری کردن رو پرو گرامر منفی رو پیدا کنم بعدش به اون دو تا خازن که به هم وصل هستن وصلش کنم)
؟  :smile:

یکی دیگه هم اینکه وقتیکه پرو گرم کردن میکرو تموم شد و میکرو رو از پرو گرامر دراوردیم و روی بردی که میخوایم بسازیم گذاستیم
باید اون کریستالی رو که به هنگام پرو گرام کردن رو پرو گرامرگذاشتیم  رو هم به همراه میکرو استفاده کنیمیا نه؟  :smile:

[milad15m]

سلام

داخلی  یا خارجی ؟

روی پروگرامر نه هیچ چی نمی خاد من همین طور کریستال رو می زنم به  پین هایی که روی پروگرامر تعیین شده و پروگرام می کنم.

اره دیگه کلا اون مدار برای همین کاره اگه روی بردت کریستال نذاری میشه داخلی !

[mahdifaraji]

سلام ممنون از اینکه جواب دادی
من الان کریستال 8مگا هرتز دارم وبه اون 2تا خازن 22پیکو فاراد وصل کردم و روی پرو گرامر نصب کردم  الانم میخوام میکرو رو رو ی کلاک 8مگا هرتز پروگرم کنم در این صورت من باید فیوز بیت هارو روی 8مگا هرتز خارجی تنظیم کنم دیگه؟
در این صورت فیوز بیت ها اینجوری تظیم نمیشه مگه؟؟؟؟
cksel0=0..................cksel1=1...................cksel2=1........................cksel3=0
پاسخ آخرتو دقیق متوجه نشدم
(((اره دیگه کلا اون مدار برای همین کاره اگه روی بردت کریستال نذاری میشه داخلی ))

ینی منظورت اینه که چون من فیوز بیت هامو روی 8مگا هرتزخارجی گذاشتم ومیکرو رو با کریستال خارجی پروگرم کردم باید بعد از پرو گرم کردن .کریستال رو هم از پروگرامر در بیارم وبه همراه میکرو روی بردی که میخوام درست کنم نصب کن؟؟؟؟؟؟؟؟منظورت این بود؟

[mahdifaraji]

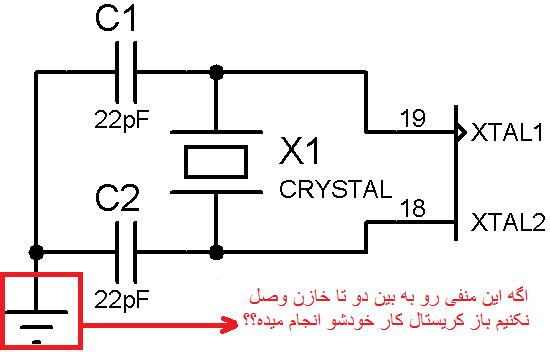

یه سوال دیگه اونم اینکه تو شماتیک پایین اگه منفی وصل نباشه کریستال روی پروگرامر کارشو میکنه؟؟؟
