CPLD های xilinx و شروع به کار با آنها و....

[salehjg]

*در مورد فایل آموزشی ممنون... ایول دانشگاه تهران! جای امیدواری داره که pc هاشون در حد ISE14 هستن!!! خوش بحالشون... دانشگاه تبریز که ....

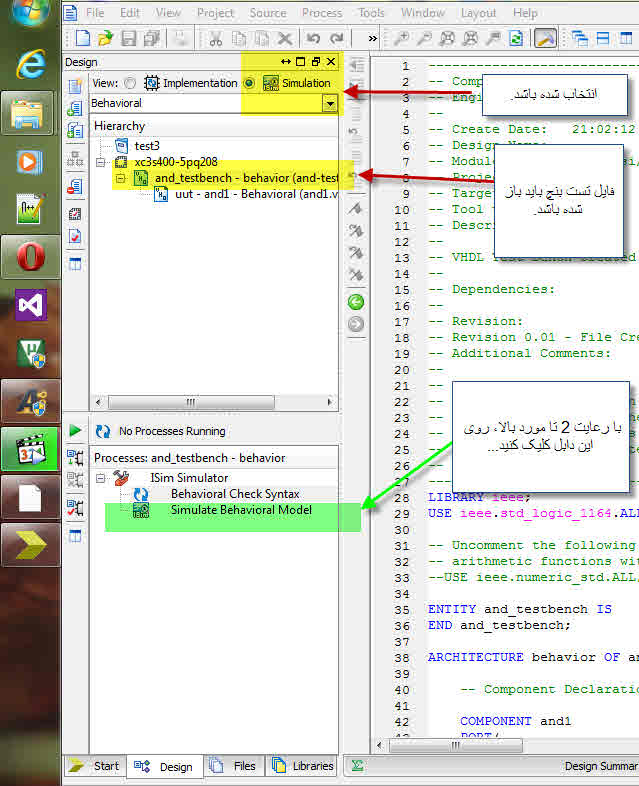

*در مورد شبیه سازی، من که تست کردم ، سالم بود... مراحلی که من برای شبیه سازی میرم رو تو عکس نوشتم...



موفق باشین.

[Ambassador]

خواهش میکنم

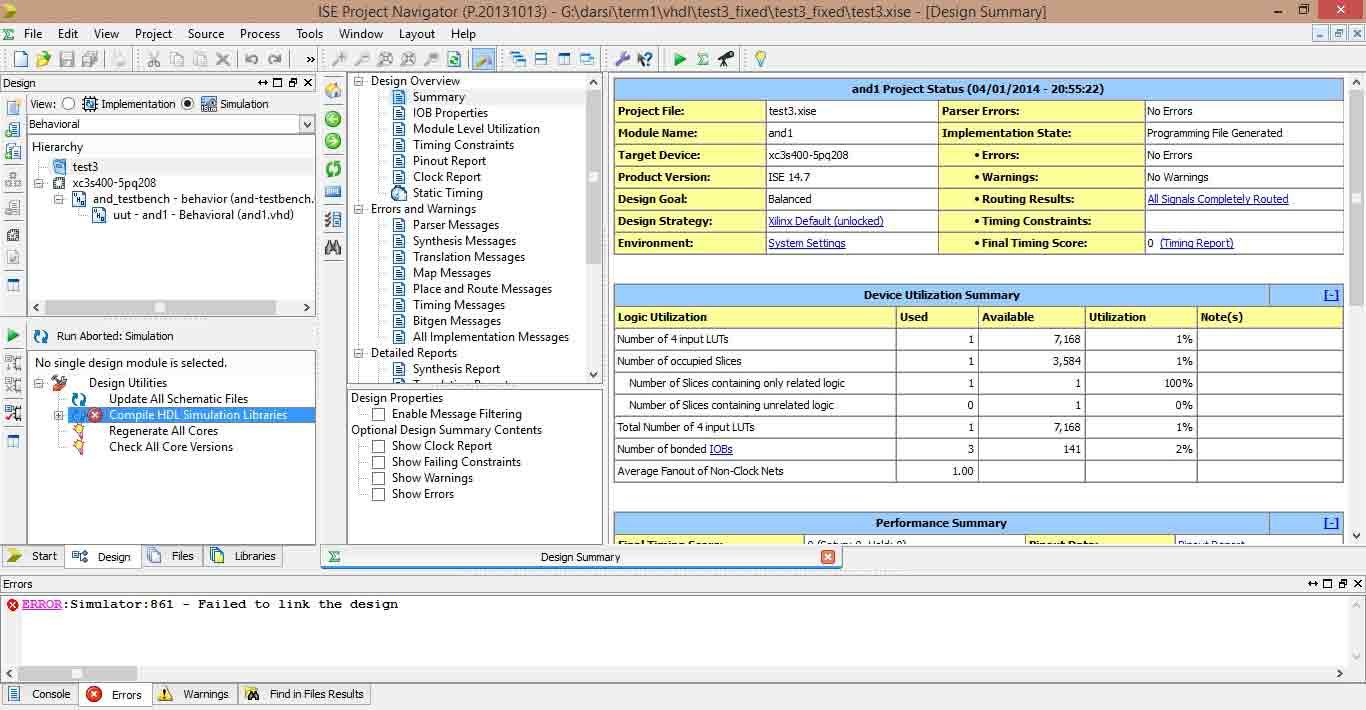

جونم خودم همین روشو میرم. داخل عکس ارورش مشخصه. میگم اون فایلی که مشخص کردک باید اونطوری ضربدر قرمز داشته باشه؟


[salehjg]

شما که فایل تست بنچ رو باز نکردید!
روی فایل test bench جفت کلیک کنید، باز بشه...
بعدا روی Simulate جفت کلیک کنید...

[Ambassador]

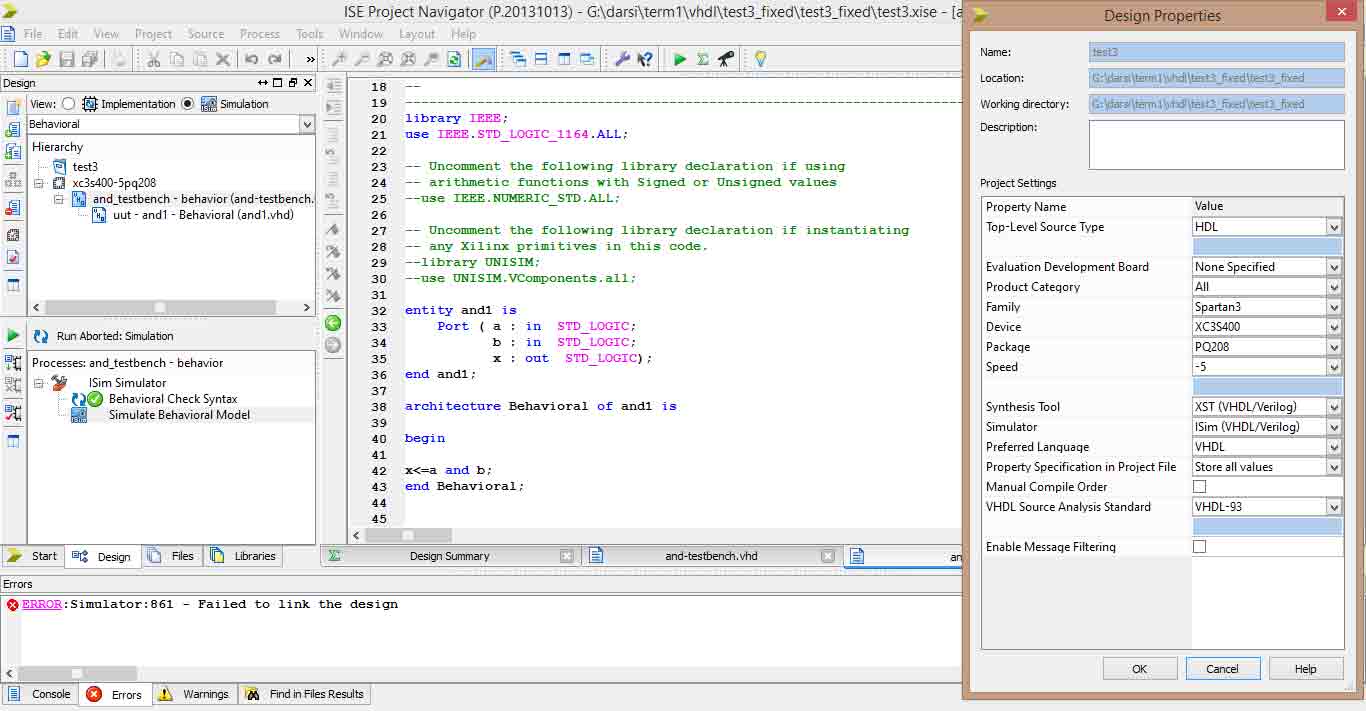

باز کردم بازم نشد!

اون تنظیمات


[salehjg]

میشه یه بار دیگه از اول تست کنید
بعدش همه ی نوشته های Console رو اینجا بذارید؟


1. مطمئن باشید که run as administrator کردید ISE رو
2.شاید فایل ها درست نصب نشدن...
3. ISE رو در چه مسیری از هاردتون نصب کردین؟ اسم فولدر هایی که ISE درش هست، نباید space داشته باشن...

4.بهتره همین متن error رو یه بار توی گوگل سرچ کنید، شاید مشکل خاصی باشه که روی ویندوز 8 پیش میاد...


(من ویندوز 7، 64 بیتی تست کردم!)

[Ambassador]

میشه یه بار دیگه از اول تست کنید
بعدش همه ی نوشته های Console رو اینجا بذارید؟

کد:

Started : "Simulate Behavioral Model".

Determining files marked for global include in the design...
Running fuse...
Command Line: fuse -intstyle ise -incremental -o G:/darsi/term1/vhdl/test3_fixed/test3_fixed/and1_isim_beh.exe -prj G:/darsi/term1/vhdl/test3_fixed/test3_fixed/and1_beh.prj work.and1 {}
Running: C:\Xilinx\14.7\ISE_DS\ISE\bin\nt\unwrapped\fuse.exe -intstyle ise -incremental -o G:/darsi/term1/vhdl/test3_fixed/test3_fixed/and1_isim_beh.exe -prj G:/darsi/term1/vhdl/test3_fixed/test3_fixed/and1_beh.prj work.and1
ISim P.20131013 (signature 0x8ef4fb42)
Number of CPUs detected in this system: 4
Turning on mult-threading, number of parallel sub-compilation jobs: 8
Determining compilation order of HDL files
Parsing VHDL file "G:/darsi/term1/vhdl/test3_fixed/test3_fixed/and1.vhd" into library work
Starting static elaboration
Completed static elaboration
Fuse Memory Usage: 86772 KB
Fuse CPU Usage: 312 ms
Compiling package standard
Compiling package std_logic_1164
Compiling architecture behavioral of entity and1
Time Resolution for simulation is 1ps.
Waiting for 1 sub-compilation(s) to finish...
ERROR:Simulator:861 - Failed to link the design

Process "Simulate Behavioral Model" failed

1. مطمئن باشید که run as administrator کردید ISE رو
2.شاید فایل ها درست نصب نشدن...
3. ISE رو در چه مسیری از هاردتون نصب کردین؟ اسم فولدر هایی که ISE درش هست، نباید space داشته باشن...

توادمینستریتور هستم.
اینم مسیر


4.بهتره همین متن error رو یه بار توی گوگل سرچ کنید، شاید مشکل خاصی باشه که روی ویندوز 8 پیش میاد...
(من ویندوز 7، 64 بیتی تست کردم!)

اینو نمیدونم چکار کنم
نمیدونم ! برای منم 32 بیتی

[salehjg]

خبرای بدی دارم
گوگل سرچ کردم،
نتیجه: هیچ کدوم از ورژن های ise با ویندوز 8 سازگار نیستن هنوز!

منبع:http://forums.xilinx.com/t5/Simulation-and-Verification/ERROR-Simulator-861-Failed-to-link-the-design/td-p/261956

آخرای همون لینک بالا، چندتا روش گفته که مربوط به mingw و اینا هستش که باهاشون آشنایی ندارم


شاید لازم باشه ویندوز 7 بزنید!! :)
و یا یادگیری خود vhdl رو توی محیط دیگه ای(برنامه دیگه ای) ادامه بدین

برنامه ای پیدا کنم خبر میدم

[Ambassador]

ُسلام

صالح جان نرم افزار xilinx رو چطور باید کرک می کردیم؟

[salehjg]

ُسلام

صالح جان نرم افزار xilinx رو چطور باید کرک می کردیم؟

الان دسترسی ندارم به image هه ise

ولی یه دونه فایل لایسنس بود، اونو با license manager، انتخاب کنید بعدش add اش کنید


کرک خاصی نداشت فکر کنم، فقط،همون لایسنس بود...

[Ambassador]

ممنون. درست شد و مثل اینکه روی ویندوز 8 جواب نمیداد.

میگم الان چطور باید صفرو یک داد بهش؟

http://www.8pic.ir/images/02185300450058542167.png

[salehjg]

ممنون. درست شد و مثل اینکه روی ویندوز 8 جواب نمیداد.

میگم الان چطور باید صفرو یک داد بهش؟

http://www.8pic.ir/images/02185300450058542167.png

سلام

میگم الان شما فایل تست بنچ رو مگه شبیه سازی نکردین؟
صفر و یک رو باید اونجا به زبون vhdl باید بنویسید

(تو اون پروژه ی test_fixed نوشته بودم فایل تست بنچ رو)
