[سوال] چنتا سوال مدار منطقی

[javaweb]

با سلـــــــــــــــــــــــــــــــــــــــــــام و تشکــــــــــــــــــــــــــــــــــــــــــــــر

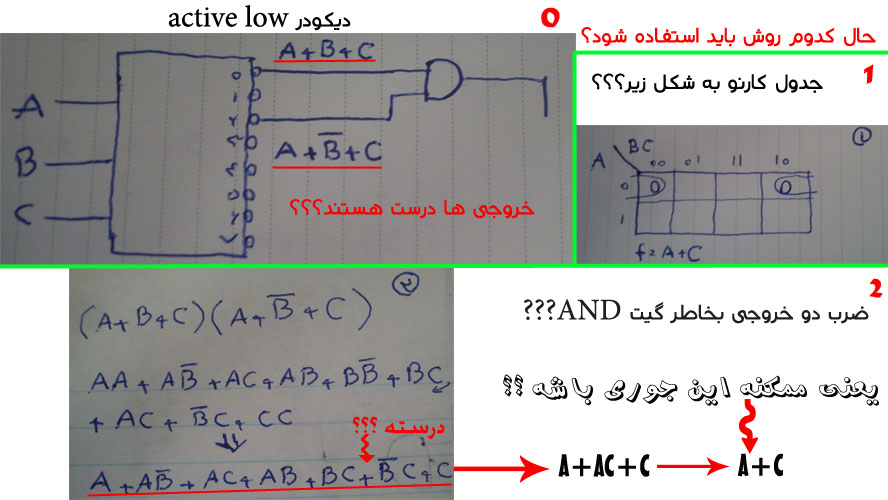

دوست عزیز لطفا به عکس زیر نگاهی گن ببین خروجی های دیکودر رو درست نوشتم؟ بعد از کدوم یکی باید حل کنم روش 1 یا 2 ؟ جوابای من در هر دو روش یکی شدن A+C من اشتباه نوشتم ؟

خیلــــــــــــــــــــــــــــــــــــــــــــی ممنونـــــــــــــــــــــــــــــــــــــــــــــــــ

[Ambassador]

خب هر دو تا روش رو درست رفتین و جواب درسته،‌روش دوم هم بعد از ضرب دو پرانتز و بعد فاکتور گیری آره به همون a+c میرسه. از هرکدوم که راحتتری اما همیشه جدول کارنو مطمئن تره و دردسرشم کمتره... هرچند راه های دیگه ایم هم هست...

پیروز باشید

[javaweb]

با سلام دوست عزیز و همشهری گرامی و سایر دوستان و اعضای ایران ویج

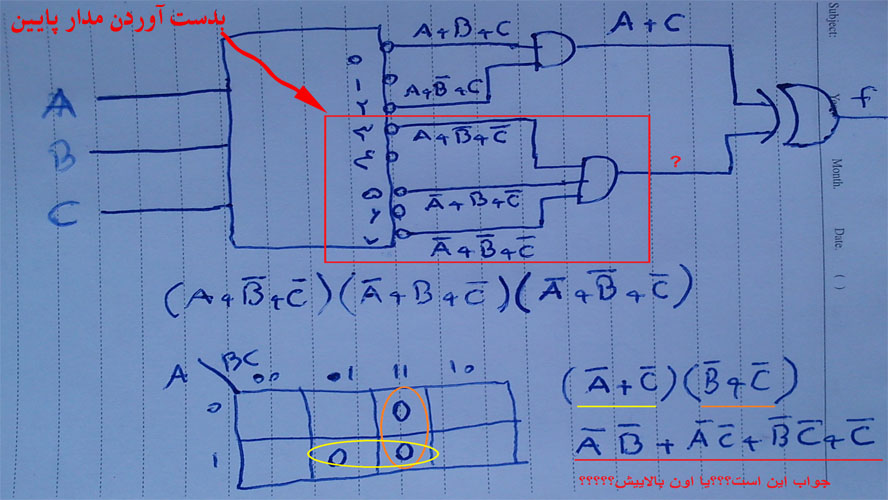

دوست عزیز مدار پایینیشو ببین درست حل کردم یا نه.بعد کدوم یکی از جواب ها بهتر است برای خروجی که باید بره XOR بشه (Anot+Cnot)(Bnot+Cnot) یا Anot.Bnot+Anot.Cnot+Bnot.Cnot+Cnot ؟؟؟؟ اصلا درست (Anot+Cnot)(Bnot+Cnot) ضرب کردم ؟؟؟ اصلا Anot.Bnot+Anot.Cnot+Bnot.Cnot+Cnot رو می شود ساده تر کرد؟؟؟؟؟؟؟؟؟

آیا اینایی که بالا نوشتم درست هستند؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
با تشکــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــر

لطفا اون بخش آخر یعنی اون XOR را هم توضیح دهید

خیلــــــــــــــــــــــــــــــــــــــــــــــــی ممنونـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
دوستان فردا صبح امتحان دارم
با تشکر دوباره

[Ambassador]

اون قسمت آخر هنوز ساده تر میشه(اگه تا اونجاشو درست رفته باشید).یعنی با فاکتور گیری میشه
anot.bnot+cnot

ببینید میشه دوتا جواب رو با هم xor کرد و گفت استاد من انجامش دادم :-)

ولی خب مدار منطقیه دیگه، میشه تا هر جایی و به هرصورتی پیشش برد، شما میتونید دوتا جواب رو با هم xor کنید و تا جایی که میتونید ساده کنید و بعد بر اساس مثلاً مینترم ها ، مینترم ها رو پیدا کنید و باز بندازید داخل کارنو تا به ساده ترین جواب برسید، وگرنه که همون اول کار هم میتونه کافی باشه( xor کردن دو جواب)

---

خواهش میکنم همشهری

بالاخره تا جایی از دستم بربیاد وظیفمه کمک کنم

اون جوابتونم الان چک کردم درست بود.

[javaweb]

با سلـــــــــــــــــــــــــــام و تشکــــــــــــــــــــــــــر فراوان دوست عزیز
شرمنده وقتتونو گرفتم واقعا لطف کردید که جواب دادید انشاالله خیر از زندگیت ببینی
________________________________
من شبی می رم با اینا ور میرم اگر مشکلی بود فردا صبح دوباره پیدام می شه
با تشکــــــــــــــــــــــــــــــــــــــــــــــــــــر فراوان

---

با سلام من امدم تا صبح نتونستم صبر کنم

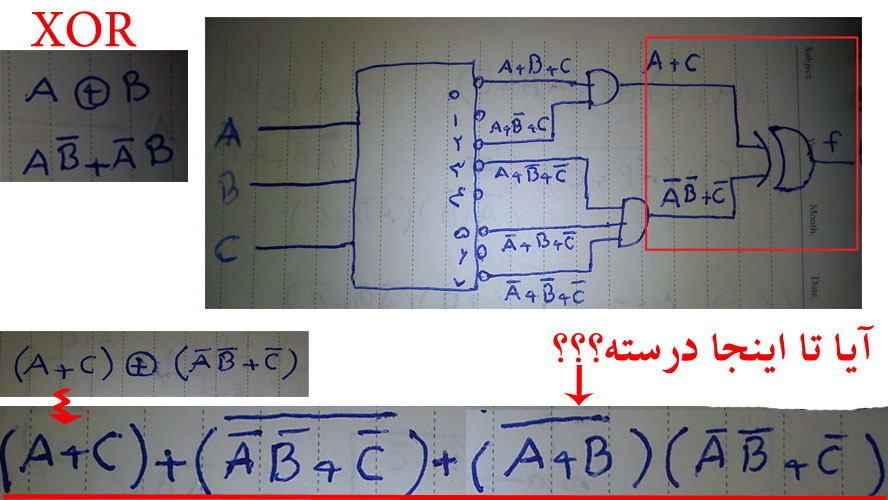

دوستان تا اینجا آیا XOR را درست حل می کنم روشش همینه یعنی بیام A.Bnot+Anot.B بعد اینا رو با هم ضرب کنم
دوستان در تصویر زیر

با تشکــــــــــــــــــــــــــــــــــــــــــــــــــــــر

[Ambassador]

اون جوابتون درسته، میتونید تا همینجا تمامش کنید.

اما بخواین ساده تر کنید میتونید ساده تر کنید و بر اساس مینترم بدست بیارید و بزارید توکارنو، و بعد ساده شدش بدست میاد، اما بیخیال تاهمینجا کافیه، :-)

[javaweb]

با سلــــــــــــــــــــــــــــــــــــــــــــام
یک سوال دگه در تصویر زیر گفته شکل Pos تابع زیر را بدست آورید؟
منظور از شکل همون جدول کارنو است؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟دگه باید چکارش کرد؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

کمــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــک
با تشکـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــر

---

دوستان فکر کنم جدول کارنو رو می خواد ولی چرا برای اینطور سوالی 3 نمره قرار داده؟من شک دارم فقط جدول کارنو رو می خواد!؟!؟!؟!

[Ambassador]

با سلام

شرمنده ،بعلت بالا بودن سرعت نتونستم جواب بدم

آره دیگه اون یه تابع بر اساس ماکسترم ها می خواد، کارنو رو بر اساس صفرها بدست بیارید ...

وبعد از روی تابع مدارشم طراحی کنید .

پیروز باشید
