این ال سی دی چطور کار می کنه؟

[PRO]

سلام دوستان .من این ال سی دی رو از تو دستگاه دی وی دی در اوردم و می دونم سالمه ولی نمی تونم پایه های آند و کاتدشو پیدا کنم و اصلا کار نمی کنه.
طرحش عجیبه . انگار از سمت راست با پمپ خلا هواش خارج شده .همچنین به چهار تا خط یا سیم سفید افقی در اون دقت کنید .یه خورده عجیب غریب به نظر میاد.تو اینترنت هرچی گشتم نتونستم دیتا شیتشو پیدا کنم .ساخت شرکت سامسونگه و مدلش HNV-08SS53 است و چینیه.عکسشو گذاشتم.چطوری میشه پیکسلاشو روشن کرد؟تو اینترنت فقط فهمیدم قیمتش 9.24 دلاره.(الکی الکی پولدار شدیم)
به سمت چپش دقت کنید یه دایره سیاه بزرگ که شبیه سوختگی و جای جرقه در رله هست، دقت کنید .وقتی از کنار بهش نگاه کردم بالای دوتا پایه ی تکی سمت چپ یه چیزی مثل همون چیزی که تو رله قطع و وصل میشه دیدم که روی اون این دایره سیاه شکل گرفته.یعنی این ال سی دی رله داره؟
می خوام به میکرو وصلش کنم ولی نمی تونم بفهمم آند و کاتدش کدومه شما می دونید؟اصلا با چند ولت کار می کنه؟

[kimiafars]

به نظرم این سون سگمنته و یه ای سی داخلی داره که میاد اطلاعات bcd رو بخونه و روی سون سگمنتها نمایش بده

[رسول]

سلام

این نوع سگمنت ها دو نوع هستن .. یک نوع ساده که آی سی هدایت کننده شون داخل برد دستگاه هستش و از سگمنت جداست

یک نوع دیگه هم هست مثل همین مدل سگمنت شما که اختصاصی هستن و در همون شرکت خودشون برنامه ریزی شدن (همون قسمت سیاه که میگین در اصل ریز پردازنده هستش و اصطلاحا بهش میگن قیری)

بهمین خاطر نمیشه به تنهایی راه اندازیشون کرد!!

اما نوع اول رو میشه .. من یدونه از نوع اولش که بدون آی سی قیری هستش رو برات راه اندازی کردم و عکسشو میذارم:

محمد جان بالاخره تاریخ دوربینمو درست کردم

[PRO]

سلام

این نوع سگمنت ها دو نوع هستن .. یک نوع ساده که آی سی هدایت کننده شون داخل برد دستگاه هستش و از سگمنت جداست

یک نوع دیگه هم هست مثل همین مدل سگمنت شما که اختصاصی هستن و در همون شرکت خودشون برنامه ریزی شدن (همون قسمت سیاه که میگین در اصل ریز پردازنده هستش و اصطلاحا بهش میگن قیری)

بهمین خاطر نمیشه به تنهایی راه اندازیشون کرد!!

اما نوع اول رو میشه .. من یدونه از نوع اولش که بدون آی سی قیری هستش رو برات راه اندازی کردم و عکسشو میذارم:

محمد جان بالاخره تاریخ دوربینمو درست کردم

به ضرص قاطع() می تونم بگم قیری نیست.یعنی ریز پردازنده ای مثل این اسباب بازی چینیا نداره.فقط یه چیزی مثل رله زیر شیشه ی اون هست. در ضمن برد مدار چاپی هم نداره.

---

این تصویری هم که گذاشتی خیلی جالبه . این سون سگمنته که نشون دادی آیا پایه هاش مثل مال منه؟ یعنی دو تا راست بیست و یک پایه وسط و دو تا سمت چپ؟

---

تازه اینی که من دارم اصلا سون سگمنت نیست بلکه هر کدومش به جای هفت پیکسل ، 30 تا پیکسل داره! یعنی غیر از عدد حروف انگلیسی هم میتونه بنویسه.

[رسول]

این تصویری هم که گذاشتی خیلی جالبه . این سون سگمنته که نشون دادی آیا پایه هاش مثل مال منه؟ یعنی دو تا راست بیست و یک پایه وسط و دو تا سمت چپ؟

پایه هاش مثل سون سگمنت های معمولی هستش و راحت توی برد بورد جا میگیره ..

[PRO]

این تصویری هم که گذاشتی خیلی جالبه . این سون سگمنته که نشون دادی آیا پایه هاش مثل مال منه؟ یعنی دو تا راست بیست و یک پایه وسط و دو تا سمت چپ؟

پایه هاش مثل سون سگمنت های معمولی هستش و راحت توی برد بورد جا میگیره ..

نه داداش . به قول گلپایگونی ها :"این اون نی" یعنی این که تو داری مثل مال من نیست.
این کلا فرق می کنه.
انگار اول باید پایه های چپ و راست به تغذیه وصل بشه تا بعدا کار کنه.

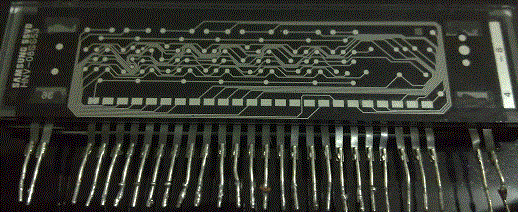

ببینید دوستان ، از پشتش میشه دید که هر پایه به کجا وصله .هر کدوم از همون به قول شما سون سگمنتا ، توی یه بلوک قرار داره.که چهار طرف بلوک روی شیشه عقبی نصب شده.روی هر کدوم از بلوک ها هم یه چیز نازک مثل توری نصب شده که روش حالت لونه زنبوری هست.اون بلوک لونه زنبوری ها تقریبا توی تصویری که گذاشتم توی پست اول پیداست.
واسه هفتا سون سگمنت و اون علامت های play و pause که سمت چپه.در جمع هشت تا بلوک لونه زنبوری وجود داره.
کلا چیز عجیبیه .
من که هنوز نتونستم راهش بندازم.کسی تا حلا از اینا ندیده؟
اینم عکسش.
