**** مدهای تفاضلی(دیفرانسیلی) مگا 64 ****

[bozonghare]

سلام به اساتید میکرو AVR

آقای 1NAFAR در دیتا شیت فارسی میکرو مگا 32 بسته بندی نوع TQFP صحبت از 7 کانال تفاضلی بدون در نظر گرفتن زمین در این میکرو کرده اند که این حالت در مگا 64 هم وجود دارد

از اساتید کسی با این مدهای تفاضلی که مستقل از هم و از زمینند و معمولا برای اندازه گیری ولتاژ در نقاط مختلف یک مدار بکار میروند کار کرده است؟ لطفا راهنمایی بفرماید!

با تشکر

[ilgar]

اگه منظورتون از مد تفاضلی همون مقایسه کننده آنالوگ هست :
جایی که میدونم مقایسه کننده آنالوگ برای اندازه گیری به کار نمیره و فقط برای مقایسه بکار میره (طرز کارش شبیه با اشباع مثبت و منفی رفتن آپ امپه). در ضمن شاید به ازای هر سیگنال مستقل یک زمین نخواد، ولی در کل باید زمینهای همه سیگنالها و میکرو مشترک باشند تا سطوح ولتاژشون به هم دیگه تعریف بشن.

[1nafar]

سلام

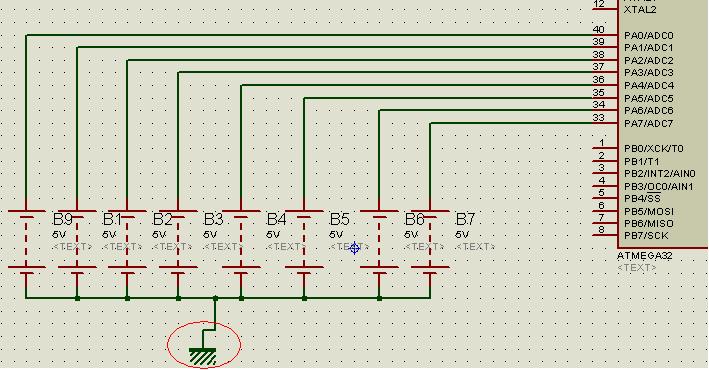

میبینید این روش اندزه گیری عادی ولتاژ است (مد معمولی ) :


در این روش میشود ولتاژ 8 منبع (8 کانال)را اندازه گرفت ، منابع باید از یک سر به هم متصل شوند و به گراند مدار ومیکرو متصل گردند ، 8 سر ازاد به 8 کانال موجود میخورد شما با دستور getadc(x) میتوانید مقدار دیجتال هر کانال را بخوانید .

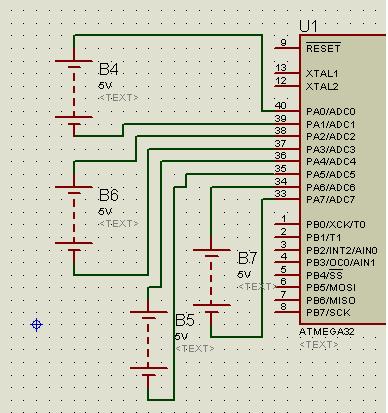

اندازه گیر تفاضلی کامل :

همون طور که مشاهده میکنید در این روش میشود ، ولتاژ 4 منبع (4کمانال)را کاملا مستقل از یکدیگر اندازه گرفت ، در این روش به هیچ اتصالی میان منابع و گراند مدار نیاز نیست و کافی است شما مقدار دیجتال موجود گرفته شده توسط کانال متصل به منبع را از هم کم کنید .
مد تفاضلی گفته شده در دیتا شیت :

همون طور که مینی با این روش میشه ، ولتاژ 7 منبع (7کانال) رو اندازه گرفت
ولتاژ بین adc0 و adc8 نباید از 5 ولت بیشتر بشه
اینا اطلاعاتی بود که من داشتم ، اگه کسی نظری داره بگه
