چند سوال در مورد ماژول؟

[maxn@morteza]

1-خواهش میکنم
2-نه زیاد من تو 2 هفته یه سیستمی لازم داشتم که 5تا باید بودن و هر یکیش نزدیک به 70 تا سیم لاکی برای سیم کشی احتیاج داشت برای اتصال مدار من به مدار سیستم که تو 2 هفته تموم شد کار زیاد سختی نیست فقط یکم باید تلاش کنید
3--!!!
4-من دیتاشیتشونو دیدم به نظر زیاد سخت نیست نحوه وصل شدنشون به میکرو یا پورت سریال هم اونجا کشیده که 5 تا پایه داره 2 تاش rx tx و به سریال یکیش vcc یکیش GEN 2 تاشم واسه راهندازیش هستن فکر نکنم زیاد سخت باشه یه برنامه ساده بنویسد با میکرو که مثلا کد 1111 از یوزارت بفرسته اونورم تو برنامه گیرنده بنویس اگه این دیتا امد یه led روشن کنه اگه تا اینجا پیش برین بقیش حله ....

[maxn@morteza]

راستی معذرت الان یادم امد بگم که این خروجیش استاندارد rs232 و با ttl فرق داره و نمی تونید مستقیم بزنید به میکرو که 2 تا راه بیشتر نداره
1 استفاده از ای سی تبدیل استانداره rs232 به ttl
2 اونجوری که متوجه شدم روش یه ای سی تبدیل که بالا گفتم هست اونو از رو برد برداری و ورودیاشو به خروجیاش با کمک دیتاشیت آی سی متصل کنی که بشه استاندارد ttl
استاندارد ttl بین 0 تا 5 و لی rs232 فکر کنم بین 0 تا 9 بود

[abbas68]

با سلام

فکر کنم دوباره بد شانسی آوردم
اگه از من پس گرفتم به جاش rfm12bp بخرم تا این مشکل رو نداشته باشم آخه من می خوام به میکرو وصل کنم؟یا نه؟
و اگر نه شما راه اول رو پیشنهاد می کنید یا دوم(راه حل خودتون)؟
راستی نمیشه با 7805 اونو رگوله کنیم تا به سطح ttl برسه؟(پیشنهاد)
و ببخش دوست عزیز اگه آی سی خواصی رو میخواد میشه توی سایت که من ماژول ها رو خریدم برام پیدا کنی تا من اونا رو بخرم.
http://roboeq.com/modules.php?op=modload...ls&lid=411
و دیگر چیزی هست من بیاموزم تا شروع کنم؟

متشکرم

[t3r!p3000]

مهندس من نشنیده بودم خروجی ماژول به استاندارد RS232 باشه !
هر چی من دیدم استاندارد TTL داشتن ! ( و حتی بعضی مواقع 3.3 ولت )

استاندارد RS232 هم بین 12- تا 12+ ولت هستش ( چون اون زمانی که پورت سریال رو درست کردن ای سی های تی تی ال رو درست نکرده بودن !!!! )

با 7805 می شه 12 رو به 5 تبدیل کرد ( می شه مقاومت بجاش گذاشت ) ولی برای ارسال که 12 بفرستیم چی ؟
آی سی MAX232 هر دو کار رو برای دو تا ورودی و خروجی انجام می ده !


RFM12 هم مشکلات راه اندازی زیادی داری ( نمی ارزه ) و ماژول های با خروجی سریال خیلی راحت تر و مناسب تره !

[maxn@morteza]

علی جان وجود داره و مستقیم به com وصل میشن
نه به نظر منم رو همین کار کنی آسونتره اونا خیلی دردسر دارن

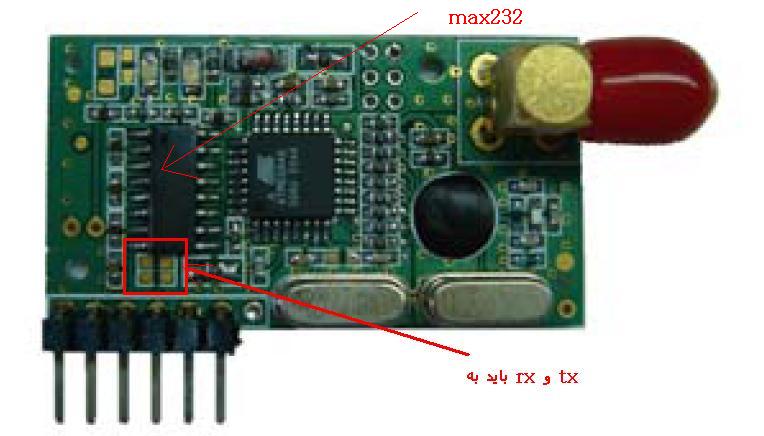

اگه حجم مدار مهم نیست از آی سی max232 استفاده کنید که یه مدار ساده داره ولی من خودم بودم روش دومو انجام می دادم چون این ای سی به صورت smd هست رو بورد و درش میاوردم اگه دقت کنی کاملا معلومه 2 تا مقاومت که تو کادر قرمز کشیدمو جاشونو تست کنید که به rx
tx وصل باشن بعد ای سی بردارین و اون دو تا قسمت اتصال کوتاه کنید مثل عکس معدل ttl که باید درست بشه من قبلا اینجور یه مدارو تبدیل کردم فقط مواظب باشید ماژوال خراب نشه اگه بولیور ندارین بدین یکی که بولیور داره آی سی واستون برداره اگه با احتیات کار کنید کارتون تمیز در میدا و به استاندارد ttl میرسن بدوونه هیچ قطعه اضافی

اینم ای سی رابط که خواستین
http://roboeq.com/modules.php?op=modload...ls&lid=766

[abbas68]

یعنی بعد که مقاومتا رو ور داشتم جاشونو اتصال کوتاه کنم و بعد آی سی max رو بردارم
همین؟
و روشه دیگه چه طوری وصل کنم؟

[maxn@morteza]

یعنی بعد که مقاومتا رو ور داشتم جاشونو اتصال کوتاه کنم و بعد آی سی max رو بردارم
همین؟
و روشه دیگه چه طوری وصل کنم؟

نه دوست عزیز اگه دقت کنی اون 2تا مقاومت که تو کادر قرمز انداختم تو اونی که ای سی max2323 داره وجود نداران در واقع اگه اونجور که من فکر میکنم یه طرفشون به ورودی ای سی و طرف دیگه خروجیش متصل شده و وقتی ای سی max نباشه پایه های rx , tx به پایه های ورودی ای سی وصل میکنه که استانداد ttl باشه اگه یه عکس کامل از ماژوالی که خریدی بزاری دقیق میگم و تست کن ببیین پایه اون مقاومتها به پین هدر خروجی پایه های rx tx وصل یا نه

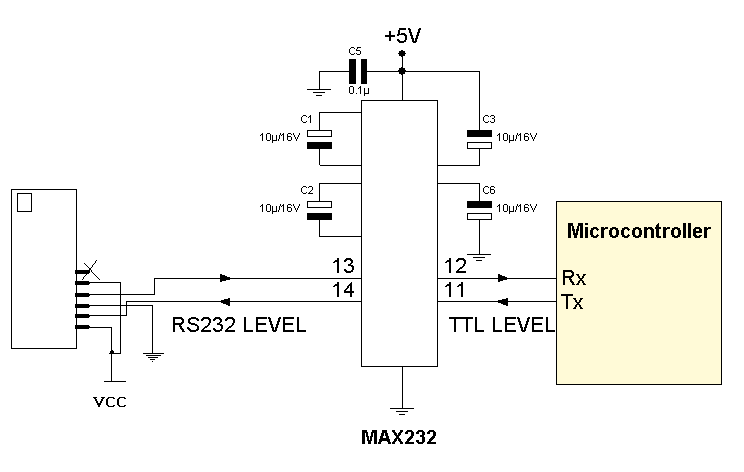

اینم روش ای سی

[abbas68]

با سلام

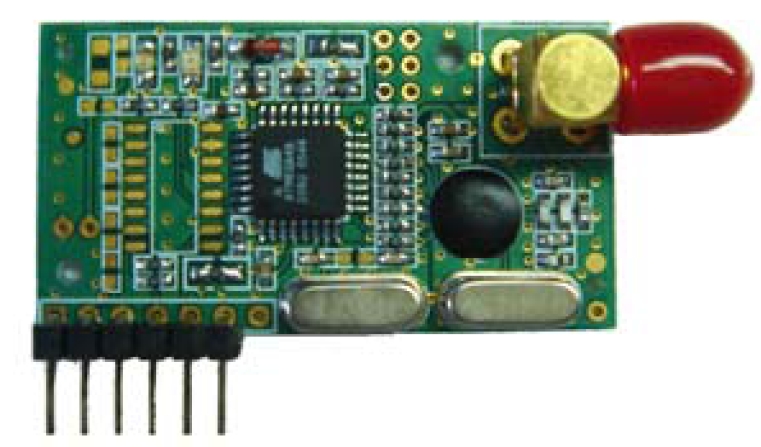

دقیقا همین ماژول که شما گذاشتین

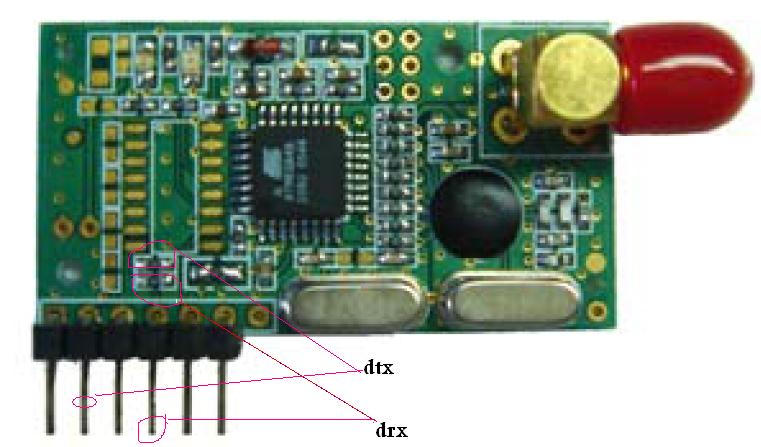

اما یه نگاهی بکنید من جاهایی که اتصال کوتاه بودن روی عکس خودتون مشخص کردم


2. اما در روش دوم خازن ها به چه پایه های آی سی وصل میشه؟


متشکرم

[maxn@morteza]

درسته باید اینجور باشه ببینم مال شما کدومه اونی که ic داره یا نداره ؟//
ببخشید معضرت اینم دستا شیت تو این هست تو صفحه 7
http://focus.ti.com/lit/ds/symlink/max232.pdf

[abbas68]

با سلام


من یه چیز پیدا کردم اینو ببین

http://modj.ir/forum/index.php?topic=64.0

نظرت چیه ؟ بدون اینکه آی سی رو بر داریم
منتظر جواب دوستان هستم


متشکرم

[maxn@morteza]

دوست عزیز این کار اصولی نیست چرا ؟ چون خروجی rs232 با ttl موازی میکننین و در واقع سطح ولتاژ بین -12 تا +12 باقی میمونه و امکان نداره درست مکار کنه اصولیه اصلا ؟
میتونید یه کار کنید البته بدونه برداشتن اس سی اون نقاط که به پین هدر وصل بودن تست کردین از پین مقابلشون یه سیم بردارین از هر کدومشون 1 دونه که یکیش میشه rx یکی tx ایجوری بدونه برداشتن اس سی هم می تونید از این استاندارد استفاده کنید فقط به جای پینای ماژوال میکرو به اون دوتا سیم وصل کن
